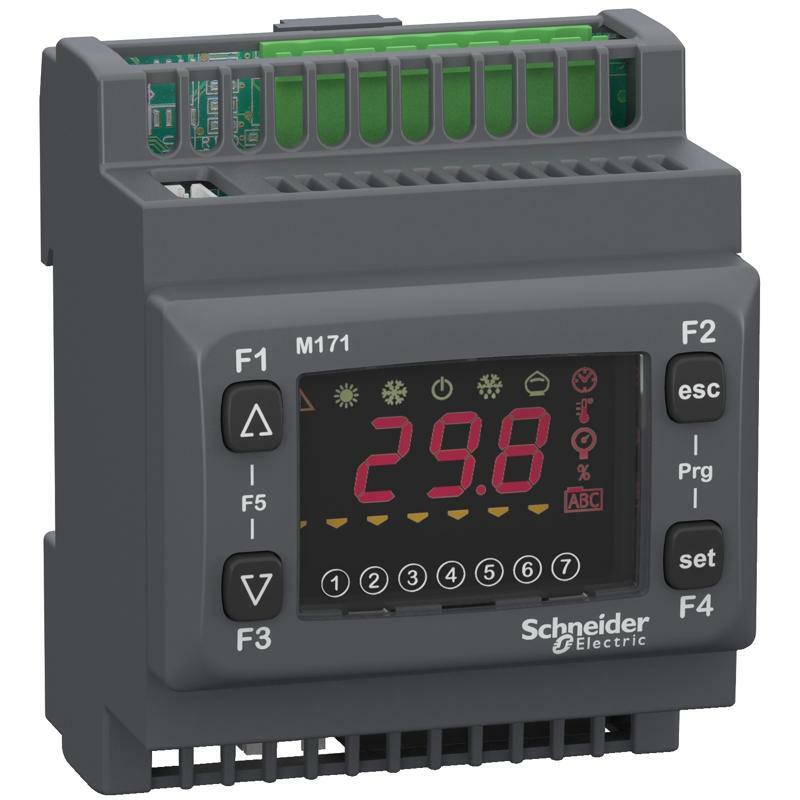

| Серия продукта | Modicon M171/M172 |
|---|
| Тип изделия или компонента | Контроллер |
|---|
| Конкретное применение изделия | ОВиК и насосные решения |
|---|
| Выполнение | Программируемый |
|---|
| Всего входов/выходов | 22 |
|---|
| Количество дискретных входов | 6 |
|---|
| Количество дискретных выходов | 1 для открытый коллектор
/>3 для релейных выходов SPST с одним общим
2 для релейных выходов SPST с независимым общим |
|---|
| Ток дискретного выхода | 2 A для Реле |
|---|
| Количество аналоговых входов | 2 допускает возможность изменения конфигурации
3 аналоговый вход NTC |
|---|
| Количество аналоговых выходов | 3 напряжение, диапазон: 0...10 В
2 ШИМ/ФИМ, диапазон: 20 кГц, 12 В, 35 мА |
|---|
| Дополнительная информация |
|---|
| Количество портов | 1 Шина расширения локальной сети |
|---|
| Количество входов/выходов | 5 аналоговый выход(ы)
6 цифровой вход(ы)
5 аналоговый вход(ы)
6 цифровой выход(ы) ) |
|---|
| Логика дискретных входов | Потребитель или источник тока (положительный/отрицательный) |
|---|
| Использование контатов | Безвольтовые контакты |
|---|
| Тип аналогового входа | напряжение 0...5 В (ратиометрическое)
напряжение 0. ..10
NTC датчик температуры - 50...100 °C - разрешение 0.1 °C
ток 0...20 мA/4...20 мA
напряжение 0. ..1 В |
|---|
| Питание датчика | 12 В постоянное напряжение на 85 мА
5 В постоянное напряжение на 20 мА |
|---|
| [Us] номинальное напряжение питания | 24 В
12...24 В переменный ток |
|---|
| Часы реального времени | Встроенные тактовые импульсы на -20…55 °C |
|---|
| Тип дисплея | 7-сегментный дисплей с 4 символами |
|---|
| Категория перенапряжения | II |
|---|
| Местная сигнализация | 6 светодиодов ( красный)
5 светодиодов (зеленый)
для программируемый 7 светодиодов (желтый) |
|---|
| Монтажная опора | DIN-рейка |
|---|
| Ширина | 70,2 мм |
|---|
| Высота | 87 мм td> |
|---|
| Глубина | 61,6 мм |
|---|
| Масса нетто | 0,19 кг |
|---|
| Окружающая среда |
|---|
| Директивы | 2006/95/EC - директива низкого напряжения
86/188/EEC - директива о загрязняющих веществах |
|---|
| Стандарты | IEC 60730 |
|---|
| Сертификация изделия | cURus
EAC
CE
CSA |
|---|
| Рабочая температура окружающей среды th> | -20…55 °C в соответствии с UL 60730-1 |
|---|
| Температура окружающего воздуха для собрать | -40…85 °C |
|---|
| Относительная влажность | 10…90 % Без образования конденсата |
|---|
| Степень защиты | IP20 |
|---|
| Степень загрязнения | 2 |
|---|
| Упаковочная единица |
|---|
| Тип 1 упаковки | PCE |
|---|
| Количество единиц в 1 упаковке | 1 |
|---|
| Высота 1 упаковки | 13,0 см |
|---|
| Ширина 1 упаковки | 9,1 см |
|---|
| Длина 1 упаковки | 18,5 см |
|---|
| Вес 1 упаковки | 279,0 г |
|---|
| Тип 2 упаковки | S02 |
|---|
| Количество единиц в 2 упаковке | 6 |
|---|
| Высота 2 упаковки | 15,0 см |
|---|
| Ширина 2 упаковки | 30,0 см |
|---|
| Длина 2 упаковки | 40,0 см |
|---|
| Вес 2 упаковки | 1,896 кг |
|---|
