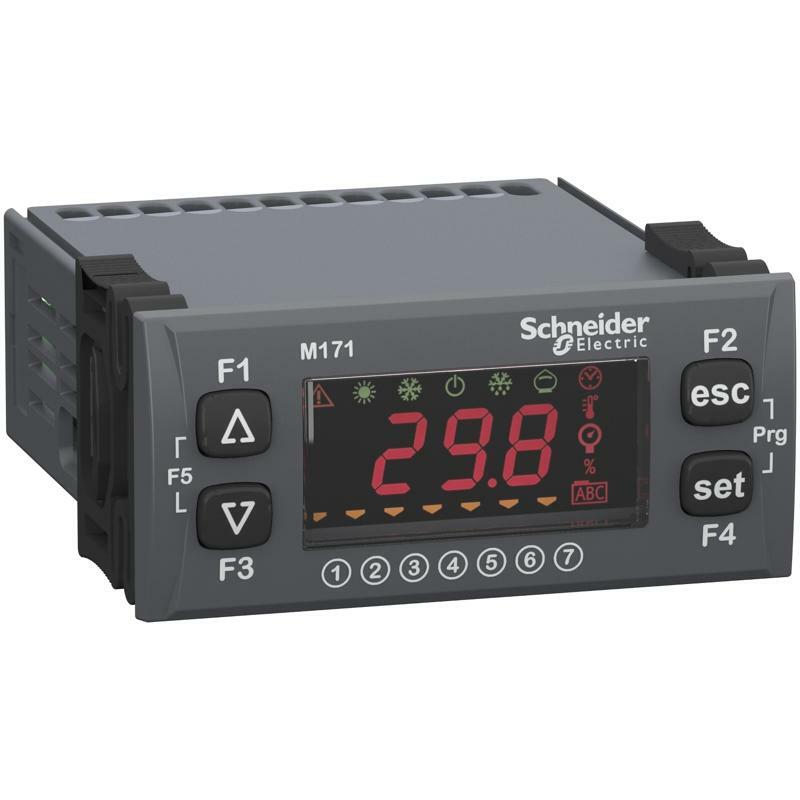

Контролер M171 Tm171Of22R
| Главная | |
|---|---|
| Серия продукта | Modicon M171/M172 |
| Тип изделия или компонента | Контроллер |
| Конкретное применение изделия | ОВиК и насосные решения |
| Выполнение | Программируемый |
| Всего входов/выходов | 22 |
| Количество дискретных входов | 6 |
| Количество дискретных выходов | 1 для открытый коллектор />3 для релейных выходов SPST с одним общим 2 для релейных выходов SPST с независимым общим |
| Ток дискретного выхода | 2 A для Реле |
| Количество аналоговых входов | 2 допускает возможность изменения конфигурации 3 аналоговый вход NTC |
| Количество аналоговых выходов | 3 напряжение, диапазон: 0...10 В 2 ШИМ/ФИМ, диапазон: 20 кГц, 12 В, 35 мА |
| Дополнительная информация | |
| Количество портов | 1 Шина расширения локальной сети |
| Количество входов/выходов | 5 аналоговый выход(ы) 6 цифровой вход(ы) 5 аналоговый вход(ы) 6 цифровой выход(ы) ) |
| Логика дискретных входов | Потребитель или источник тока (положительный/отрицательный) |
| Использование контатов | Безвольтовые контакты |
| Тип аналогового входа | напряжение 0...5 В (ратиометрическое) напряжение 0. ..10 NTC датчик температуры - 50...100 °C - разрешение 0.1 °C ток 0...20 мA/4...20 мA напряжение 0. ..1 В |
| Питание датчика | 12 В постоянное напряжение на 85 мА 5 В постоянное напряжение на 20 мА |
| [Us] номинальное напряжение питания | 12...24 В +/- 20 % Переменный/постоянный ток 24 В +/- 20 % ПОСТОЯННЫЙ ТОК |
| Потребление энергии [Вт] | 18 В на 24...48 В Переменный/постоянный ток |
| Часы реального времени | Встроенные тактовые импульсы на -10…55 °C |
| Тип дисплея | Без дисплея |
| Категория перенапряжения | II |
| Местная сигнализация | для программируемого 1 СВЕТДИОД ( красный) для программируемый 1 СВЕТОДИОД (желтый) для программируемый 1 СВЕТОДИОД (зеленый) |
| Монтажная опора | DIN-рейка |
| Ширина | 140 мм |
| Высота | 110 мм |
| Глубина | 61,6 мм |
| Масса нетто | 0,385 кг |
| Окружающая среда | |
| Директивы | 86/188/EEC - директива о загрязняющих веществах 2006/95/EC - директива низкого напряжения |
| Стандарты | IEC 60730 |
| Сертификация изделия | CE cURus CSA EAC |
| Рабочая температура окружающей среды | -10…55 °C в соответствии с UL 60730-1 |
| Температура окружающего воздуха для собрать | -40…85 °C |
| Относительная влажность | 10…90 % Без образования конденсата |
| Степень защиты | IP20 |
| Степень загрязнения | 2 |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 13,200 см |
| Ширина 1 упаковки | 9,000 см |
| Длина 1 упаковки | 12,500 см |
| Вес 1 упаковки | 226,000 г |
| Тип 2 упаковки | S02 |
| Количество единиц в 2 упаковке | 15 |
| Высота 2 упаковки | 15,000 см |
| Ширина 2 упаковки | 30,000 см |
| Длина 2 упаковки | 40,000 см |
| Вес 2 упаковки | 3,590 кг |
