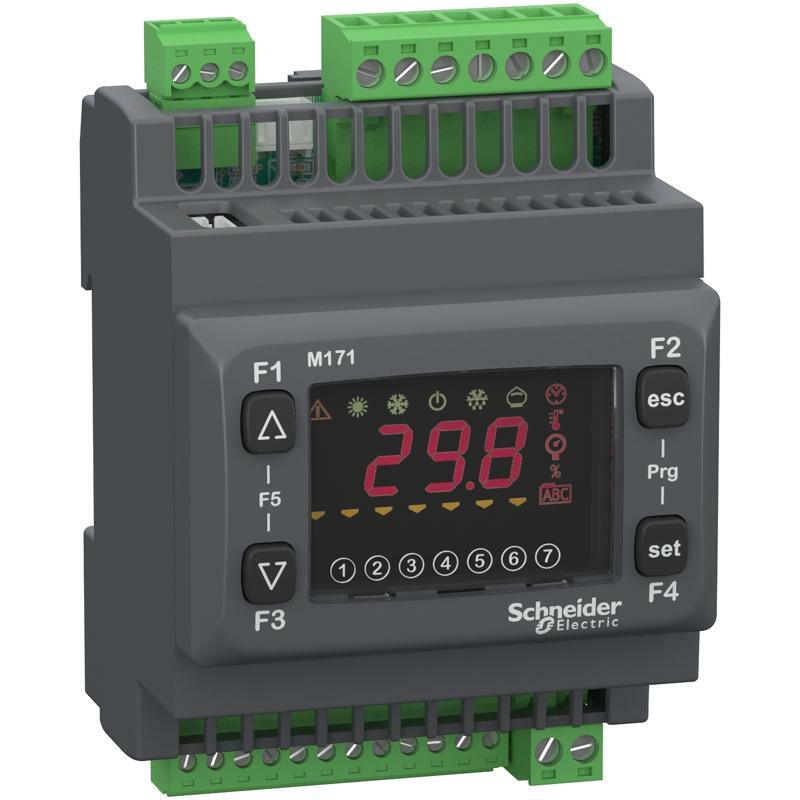

| Серия продукта | Modicon M171/M172 |
|---|
| Тип изделия или компонента | Контроллер |
|---|
| Конкретное применение изделия | ОВиК и насосные решения |
|---|
| Выполнение | Программируемый |
|---|
| Всего входов/выходов | 14 |
|---|
| Количество дискретных входов | 2 |
|---|
| Количество дискретных выходов | 1 для релейных выходов SPDT из независимым общим
3 для релейных выходов SPST с одним общим |
|---|
| Ток дискретного выхода | 2 A для Реле |
|---|
| Количество аналоговых входов | 2 допускает возможность изменения конфигурации
3 аналоговый вход NTC |
|---|
| Количество аналоговых выходов | 2 напряжение, диапазон: 0...10 В
2 ШИМ/ФИМ, диапазон: 20 кГц, 12 В, 35 мА
1 напряжение/ток, диапазон: 0...20 мA /4...20 мA |
|---|
| Дополнительная информация |
|---|
| Количество портов | 1 Шина расширения локальной сети
1 RS485 - блок винтовых контактов (Modbus последовательная линия) |
|---|
| Количество входов/выходов | 5 аналоговый выход ( и)
4 цифровой выход(ы)
5 аналоговый вход(ы) |
|---|
| Логика дискретных входов | Потребитель или источник тока (положительный/отрицательный) |
|---|
| Использование контатов | Безвольтные контакты |
|---|
| Тип аналогового входа | напряжение 0...5 В (ратиометрический)
напряжение 0...10 В
NTC датчик температуры - 50...100 °C - разрешение 0.1 °C
Pt 1000 датчик температуры - 50...400 °C - разрешение 0.1 °C
ток 0...20 мA/4...20 мA
напряжение 0...1 В |
|---|
| Питание датчика | 12 В постоянное напряжение на 85 мА
5 В постоянное напряжение на 20 мА |
|---|
| [Us] номинальное напряжение питания | 100...240 В +/- 10 % переменный ток |
|---|
| Часы реального времени | Встроенный тактовые импульсы на -20…55 °C |
|---|
| Тип дисплея | 7-сегментный дисплей с 4 символами |
|---|
| Категория перенапряжения | II |
|---|
| Местная сигнализация | 6 светодиодов (красный)
5 светодиодов (зеленый)
для программируемых 7 светодиодов (желтый) |
|---|
| Монтажная опора | DIN-рейка |
|---|
| Ширина | 70,2 мм |
|---|
| Высота | 87 мм |
|---|
| Глубина | 61,7 мм |
|---|
| Масса нетто | 0,19 кг |
|---|
| Окружающая среда |
|---|
| Директивы | 86/188/EEC - директива о загрязняющих веществах
2006/95/EC - директива низкого напряжения |
|---|
| Стандарты | IEC 60730 |
|---|
| Сертификация изделия | CE
EAC
CSA
cURus |
|---|
| Рабочая температура окружающей среды | -20… 55 °C в соответствии с UL 60730-1 |
|---|
| Температура окружающего воздуха для собрать | -40…85 °C |
|---|
| Относительная влажность | 10…90 % Без образования конденсата |
|---|
| Степень защиты | IP20 |
|---|
| Степень загрязнения | 2 |
|---|
| Упаковочная единица |
|---|
| Тип 1 упаковки | PCE |
|---|
| Количество единиц в 1 упаковке | 1 |
|---|
| Высота 1 упаковки | 13,200 см |
|---|
| Ширина 1 упаковки | 9,000 см |
|---|
| Длина 1 упаковки | 18,500 см |
|---|
| Вес 1 упаковки | 300,000 г |
|---|
| Тип 2 упаковки | S02 |
|---|
| Количество единиц в 2 упаковке | 6 |
|---|
| Высота 2 упаковки | 15,000 см |
|---|
| Ширина 2 упаковки | 30,000 см |
|---|
| Длина 2 упаковки | 40,000 см |
|---|
| Вес 2 упаковки | 2,056 кг |
|---|
