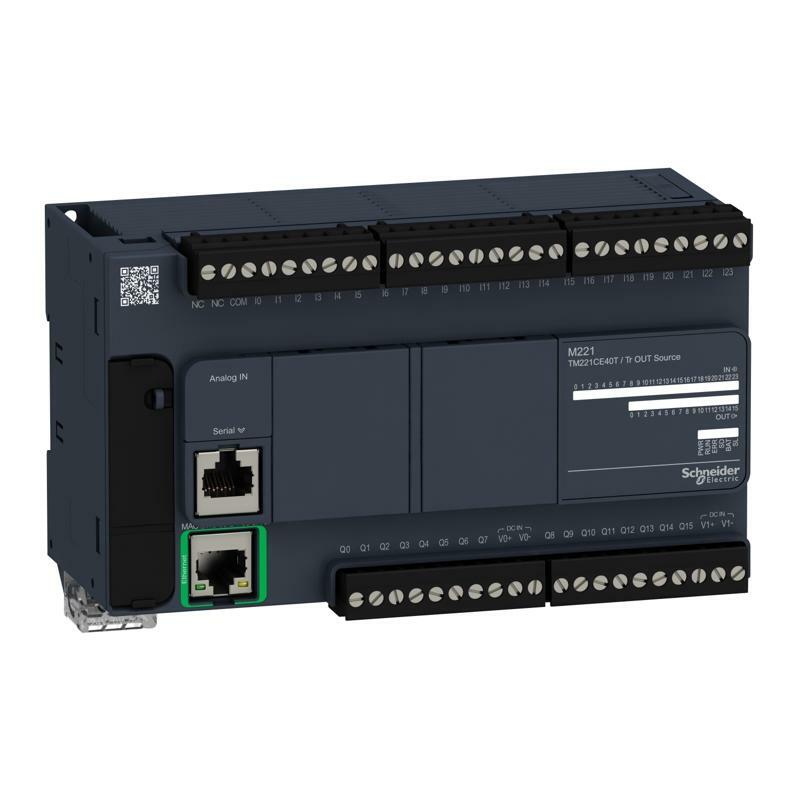

| Серия продукта | Modicon M221 |
|---|
| Тип изделия или компонента | Логический контроллер |
|---|
| [Us] номинальное напряжение питания | 24 В ПОСТОЯННЫЙ ТОК |
|---|
| Количество дискретных входов | 24, дискретный вход 4 быстрый вход в соответствии с МЭК 61131-2 Тип 1 |
|---|
| Количество аналоговых входов | 2 на 0...10 В |
|---|
| Тип дискретного выхода | Транзистор |
|---|
| Количество дискретных выходов | 16 транзистор 2 быстрый выход |
|---|
| Напряжение дискретного выхода | 24 В постоянного тока |
|---|
| Токс дискретного выхода | 0.5 A |
|---|
| Дополнительная информация |
|---|
| Количество дискретных входов/выходов | 40 |
|---|
| Максимальное количество модулей расширения в | 7 (локальная архитектура ввода/вывода)
14 (удаленная архитектура ввода/вывода) |
|---|
| Границы напряжения питания | 20,4…28 ,8 В |
|---|
| Максимальный пусковой ток | 35 А |
|---|
| Максимальная потребляемая мощность [Вт] | 17 В на 24 В (с макс количеством модулей расширения вх/вых)
4,9 В на 24 В (без модуля расширения ввода/вывода) |
|---|
| Исходящий ток питания | 0,52 А 5 В для шина расширения
0,3 А 24 В для шина расширения |
|---|
| Логика дискретных входов | Потребитель или источник тока (положительный/отрицательный) |
|---|
| Напряжение дискретного входа | 24 В |
|---|
| Тип напряжения дискретного входа | Постоянное напряжение |
|---|
| Разрешение аналогового входа | 10 бит |
|---|
| Значение младшего бита | 10 мВ |
|---|
| Время преобразования | 1 мс на канал + 1 цикл контроллера для аналоговых входов аналоговый вход |
|---|
| Допустимое перенапряжение на входах | +/- 30 V ПОСТОЯННЫЙ ТОК для 5 мин (максимум) для Аналоговый вход
+/- 13 V ПОСТОЯННЫЙ ТОК (постоянный) для Аналоговый вход |
|---|
| Предельный уровень напряжения (состояние 1) | >= 15 В для Вход |
|---|
| Предельный уровень напряжения (состояние 0) | <= 5 В для Вход |
|---|
| Ток дискретного входа | 7 мА для дискретного входа
5 мА для быстрого входа |
|---|
| Входное полное сопротивление | 3 ,4 кОм для дискретного входа
100 кОм для Аналоговый вход
4.9 кОм для быстрого входа |
|---|
| Время реакции | 35 мкс отключения , I2...I5 клемма(ы) для Вход
5 мкс включения, I0, I1, I6, I7 клемма(ы) для быстрый вход
35 мкс включения, с помощью клемм(ы) для Вход
5 мкс выключения, I0, I1, I6, I7 клемма(ы) для быстрый вход
100 мкс выключения, с помощью клемм клеммы(ы) для Вход
5 мкс включения, выключения, Q0...Q1 клемма(ы) для выход
50 мкс включения, выключения, Q2...Q3 клемма(ы) для выход
300 мкс включения, выключения, с помощью клемм(ы) для выход |
|---|
| Настраиваемое время фильтрации | 0 мс для Вход
3 мс для Вход
12 мс для Вход |
|---|
| Логика дискретного выхода | Позитивная логика (источник) |
|---|
| Максимальный ток на общий выход | 4 А |
|---|
| Исходная частота | 100 кГц для быстрый уклон (режим PWM/PLS) на Q0...Q1 канал
5 кГц для выход на канал Q2...Q3
0,1 кГц для выхода на канал Q4...Q15 |
|---|
| Абсолютная погрешность измерения | + /- 1 % полной шкалы для аналогового входа |
|---|
| Максимальный ток утечки | 0,1 мА для транзисторного выхода |
|---|
| Максимальное проседание напряжения | <1 В |
|---|
| Механическая износостойкость | 20000000 циклов для транзисторного выхода |
|---|
| Максимальная нагрузка лампы накаливания | <12 В для выход и быстрый выход |
|---|
| Тип защиты | Защита от перегрузки и короткого замыкания на 1 А |
|---|
| Интегральное время | 1 с автоматический сброс |
|---|
| Объем памяти | 256 кБ для пользовательских программ и данных ОПЕРАТИВНАЯ ПАМЯТЬ с 10000 инструкций
256 кБ для внутренние переменные ОПЕРАТИВНАЯ ПАМЯТЬ |
|---|
| Резервные копии данных | 256 кБ встроенная флэш-память для резервного копирования приложений и данных |
| Оборудование для хранения данных | 2 ГБ SD-карта (опционально) |
|---|
| Тип аккумулятора | BR2032 или CR2032X литиевая неперезаряжаемая |
|---|
| Срок резервного хранения данных | 1 год на 25 °C (прекращением электроснабжения) |
|---|
| Время выполнения для 1 Конструкции | 0 ,3 мс для ситуационная и периодическая задача |
|---|
| Время выполнения одной инструкции | 0.2 мкс булевой операции |
|---|
| Точное время выполнения задания события | 60 мкс время отклика |
|---|
| Максимальный размер объектной области | 512 %KW константных слов
255 %TM таймеров
255 %C счетчиков
8000 %MW слов памяти
512 %M битов памяти |
|---|
| Часы реального времени | С |
|---|
| Отклонение хода часов | <= 30 с/месяц на 25 °C |
|---|
| Контур регулирования | Регулируемый ПИД-регулятор до 14 одновременных циклов |
|---|
| Функция позиционирования | Положение ВАЛ ОТБОРА МОЩНОСТИ 2 ось импульс/направление режим (100 кГц)
Положение ВАЛ ОТБОРА МОЩНОСТИ 1 ось CW/CCW режим (100 кГц) |
|---|
| Доступная функция th> | PWM
PLS
Генератор частоты |
|---|
| Количество вычисляемых входов | 4 быстрый вход (HSC режим) на 100 кГц 32 бита |
|---|
| функция счетчика | A/B
Импульс/направление
Однофазный |
|---|
| Тип встроенного интерфейса | Порт USB с mini B USB 2.0 разъем
Неизолированный последовательный канал серийный номер 1 с RJ45 разъем и RS232/RS485 интерфейс
Ethernet с RJ45 разъем |
|---|
| Питание | (последовательный)питание последовательной линии: 5 В, <200 мА |
|---|
| Скорость передачи | 1,2...115,2 кбит/с (115,2 кбит/с по умолчанию) для шины длиной 15 м для RS485
1,2. ..115,2 кбит/с (115,2 кбит/с по умолчанию) для шины длиной 3 м для RS232
480 Мбит/с для USB |
|---|
| Протокол порта обмена данными | Порт USB: USB протокол - SoMachine-Network
Неизолированный последовательный канал: Modbus протокол главный/ведомый - RTU/ASCII или SoMachine-Network
Ethernet протокол |
|---|
| Ethernet порт | 10BASE-T/100BASE-TX 1 порт из 100 м медный кабель |
|---|
| Служба обмена данными | Modbus TCP slave устройство
Ethernet/IP адаптер
Modbus TCP сервер
Modbus TCP клиент
DHCP клиент |
|---|
| Местная сигнализация | для PWR 1 СВЕТОДИОД (зеленый)
для RUN 1 СВЕТОДИОД (зеленый)
для ошибка модуля (ERR) 1 СВЕТОДИОД (красный)
для Доступ к SD-карте (SD) 1 СВЕТДИОД (зеленый)
для BAT 1 СВЕТДИОД (красный)
для Состояние ввода/вывода 1 светодиод на канал (зеленый)
для SL 1 СВЕТДИОД (зеленый) )
для ACT Активность сети Ethernet (зеленый)
для связи (состояние связи) Линия сети Ethernet (желтый) |
| Электрическое с' соединение | съемная винтовая клеммная колодка для входов
съемная винтовая клеммная колодка для выходов
клеммная колодка, 3 клемма(ы) для подключения питания 24В постоянного тока
разъем, 4 клеммы для аналоговых входов
Mini B USB 2.0 разъем для терминала программирования |
|---|
| Максимальная дальность кабеля между устройствами | Экранированный кабель <10 м для быстрый вход
Неэкранированный кабель <30 м для выхода
Неэкранированный кабель <30 м для цифровой вход
Неэкранированный кабель <1 м для Аналоговый вход
Экранированный кабель <3 м для быстрый выход |
|---|
| Изоляция | Между входом и внутренней логикой в
