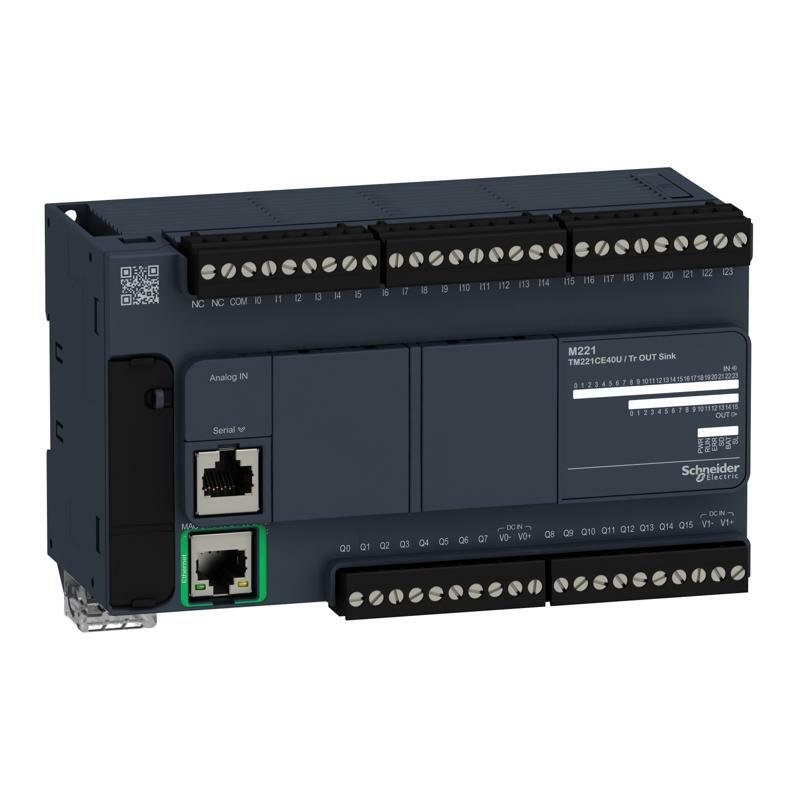

Плк M221 40 вх/вых транз NPN 1Rs485 1ETH
- Экологическая эффективность продукта
| Главная | |
|---|---|
| Серия продукта | Modicon M221 |
| Тип изделия или компонента | Логический контроллер |
| [Us] номинальное напряжение питания | 24 В ПОСТОЯННЫЙ ТОК |
| Количество дискретных входов | 24, дискретный вход 4 быстрый вход в соответствии с МЭК 61131-2 Тип 1 |
| Количество аналоговых входов | 2 на 0...10 В |
| Тип дискретного выхода | Транзистор |
| Количество дискретных выходов | 16 транзистор 4 быстрый выход |
| Напряжение дискретного выхода | 24 В постоянного тока |
| Токс дискретного выхода | 0.5 A |
| Дополнительная информация | |
| Количество дискретных входов/выходов | 40 |
| Максимальное количество модулей расширения в | 7 (локальная архитектура ввода/вывода) 14 (удаленная архитектура ввода/вывода) |
| Границы напряжения питания | 20,4…28 ,8 В |
| Максимальный пусковой ток | 35 А |
| Максимальная потребляемая мощность [Вт] | 17 В на 24 В (с макс количеством модулей расширения вх/вых) 4,9 В на 24 В (без модуля расширения ввода/вывода) |
| Исходящий ток питания | 0,52 А 5 В для шина расширения 0,3 А 24 В для шина расширения |
| Логика дискретных входов | Потребитель или источник тока (положительный/отрицательный) |
| Напряжение дискретного входа | 24 В |
| Тип напряжения дискретного входа | Постоянное напряжение |
| Разрешение аналогового входа | 10 бит |
| Значение младшего бита | 10 мВ |
| Время преобразования | 1 мс на канал + 1 цикл контроллера для аналоговых входов аналоговый вход |
| Допустимое перенапряжение на входах | +/- 30 V ПОСТОЯННЫЙ ТОК для 5 мин (максимум) для Аналоговый вход +/- 13 V ПОСТОЯННЫЙ ТОК (постоянный) для Аналоговый вход |
| Предельный уровень напряжения (состояние 1) | >= 15 В для Вход |
| Предельный уровень напряжения (состояние 0) | <= 5 В для Вход |
| Ток дискретного входа | 7 мА для дискретного входа 5 мА для быстрого входа |
| Входное полное сопротивление | 3 ,4 кОм для дискретного входа 100 кОм для Аналоговый вход 4.9 кОм для быстрого входа |
| Время реакции | 35 мкс отключения , I2...I5 клемма(ы) для Вход 5 мкс включения, I0, I1, I6, I7 клемма(ы) для быстрый вход 35 мкс включения, с помощью клемм(ы) для Вход 5 мкс выключения, I0, I1, I6, I7 клемма(ы) для быстрый вход 100 мкс выключения, с помощью клемм клеммы(ы) для Вход 300 мкс включения, выключения, с помощью клемм(ы) для выхода 5 мкс включения, выключения, Q0...Q3 клемма(ы) для выхода |
| Настраиваемое время фильтрации | 0 мс для Вход 3 мс для Вход 12 мс для Вход |
| Логика дискретного выхода | Негативная логика (приемник) |
| Максимальный ток на общий выход | 4 А |
| Исходная частота | 0,1 кГц для выхода на Q4...Q15 канал 100 кГц для быстрый уклон (режим PWM/PLS) на Q0...Q3 канал |
| Абсолютная погрешность измерения | +/- 1 % полной шкалы для аналогового входа |
| Максимальный ток утечки | 0,1 мА для транзисторного выхода |
| Максимальное проседание напряжения | <1 В |
| Механическая износостойкость | 20000000 циклов для транзисторного выхода |
| Максимальная нагрузка лампы накаливания | <12 В для выхода и быстрого выхода |
| Тип защиты | Без защиты |
| Объем памяти | 256 кБ для пользовательских программ и данных ОПЕРАТИВНА ПАМЯТЬ из 10000 инструкций 256 кБ для внутренние переменные ОПЕРАТИВНАЯ ПАМЯТЬ |
| Резервные копии данных | 256 кБ ять для резервного копирования приложений и данных |
| Оборудование для хранения данных | 2 ГБ SD-карта (опционально) |
| Тип аккумулятора | BR2032 или CR2032X литиевая неперезаряжаемая |
| Срок резервного хранения данных | 1 год на 25 °C ( прекращением электроснабжения) |
| Время выполнения для 1 Конструкции | 0,3 мс для ситуационная и периодическая задача |
| Время выполнения одной инструкции | 0.2 мкс булевой операции |
| Точное время выполнения задания события | 60 мкс время отклика |
| Максимальный размер объектной области | 8000 %MW слов памяти 255 %TM таймеров 512 %KW константных слов />255 %C счетчиков 512 %M битов памяти |
| Часы реального времени | С |
| Отклонение хода часов | <= 30 с/месяц на 25 °C |
| Контур регулировки | Регулируемый ПОД-регулятор до 14 одновременных циклов |
| Функция позиционирования | Положение ВАЛ ОТБОРА МОЩНОСТИ 4 ось импульс/направление режим (100 кГц) Положение ВАЛ ОТБОРА МОЩНОСТИ 2 ось CW/CCW режим (100 кГц) |
| Доступная функция | PLS PWM Генератор частоты |
| Количество вычисляемых входов | 4 быстрый вход (HSC режим) на 100 кГц 32 бита |
| функция счетчика | A/B Однофазный Импульс/направление |
| Тип встроенного интерфейса | Порт USB с mini B USB 2.0 разъем Неизолированный последовательный канал серийный номер 1 с RJ45 разъем и RS232/RS485 интерфейс Ethernet с RJ45 разъем |
| Питание | (последовательный)питание последовательной линии: 5 В, <200 мА |
| Скорость передачи | 1,2...115 ,2 кбит/с (115,2 кбит/с по умолчанию) для шины длиной 15 м для RS485 1,2...115,2 кбит/с (115,2 кбит/с по умолчанию) для шины длиной 3 м для RS232 480 Мбит/с для USB |
| Протокол порта обмена данными | Порт USB: USB протокол - SoMachine-Network Неизолированный последовательный канал: Modbus протокол главный/ведомый - RTU/ASCII или SoMachine-Network Ethernet протокол |
| Ethernet порт | 10BASE -T/100BASE-TX 1 порт со 100 м медный кабель |
| Служба обмена данными | DHCP клиент Modbus TCP slave устройство Ethernet/IP адаптер Modbus TCP сервер Modbus TCP клиент |
| Местная сигнализация | для PWR 1 СВЕТОДИОД (зеленый) для RUN 1 СВЕТОДИОД (зеленый) для ошибка модуля (ERR) 1 СВЕТОДИОД (красный) для Доступ к SD-карте (SD) 1 СВЕТОДИОД (зеленый) для BAT 1 СВЕТДИОД (красный) для Состояние ввода/вывода 1 светодиод на канал (зеленый) для SL 1 СВЕТДИОД (зеленый) для ACT Активность сети Ethernet (зеленый) для связи связок (состояние связи) Линия сети Ethernet (желтый) |
| Электрическое соединение | съемная винтовая клеммная колодка для входов съемная винтовая клеммная колодка для выходов клеммная колодка, 3 клемма(ы) для подключения питания 24В постоянного тока разъем, 4 клемма(ы) для аналоговых входов Mini B USB 2.0 разъем для терминала программирования |
| Максимальная дальность кабеля между устройствами | Экранированный кабель <10 м для быстрого входа Неэкранированный кабель <30 м для выхода Неэкранированный кабель <30 м для цифрового входа Неэкранированный кабель <1 м для Аналоговый вход Экранированный кабель <3 м для быстрого выхода |
| Изоляция | Между входом и внутренней логикой в
