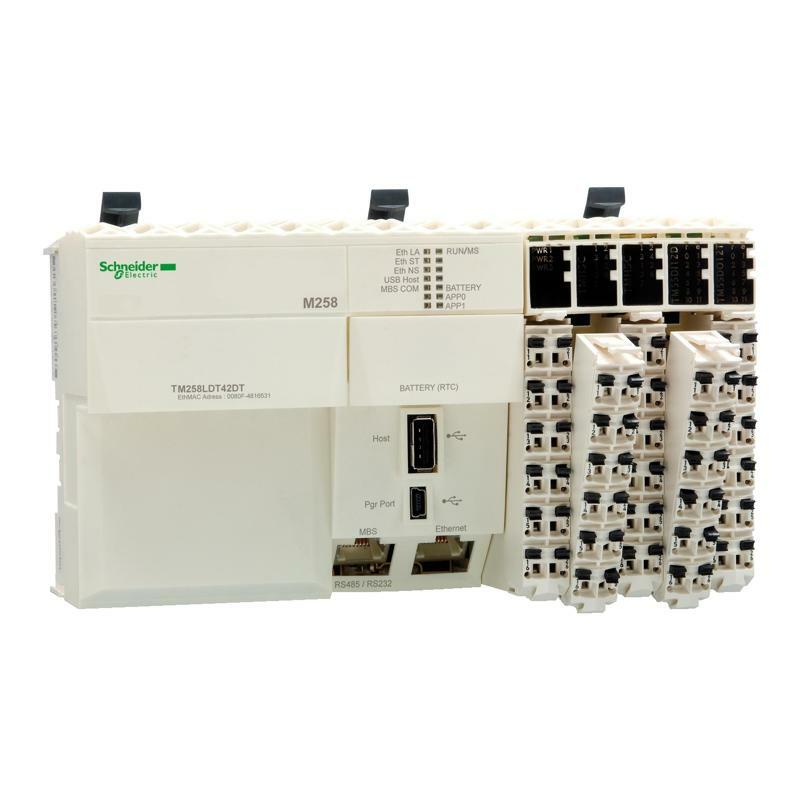

Контролер М258 42вх/вых
| Главная | |
|---|---|
| Серия продукта | Modicon M258 |
| Тип изделия или компонента | Логический контроллер |
| Конкретное применение изделия | - |
| Количество дискретных входов/выходов | 42 |
| Количество дискретных выходов | 12 выход 4 быстрый выход |
| Дополнительная информация | |
| Количество дискретных входов | 10 для быстрый вход 12 для Вход 4 для постоянных входов |
| Логика дискретных входов | Приемник для быстрый вход Приемник для постоянные входы Источник для Вход |
| Напряжение дискретного входа | 24 В |
| Тип напряжения дискретного входа | Постоянное напряжение |
| Предельный уровень напряжения (состояние 1) | >= 15 В для быстрый вход >= 15 В для быстрый выход >= 15 В для постоянных входов |
| Предельный уровень напряжения (состояние 0) | <= 5 В для быстрого входа <= 5 В для быстрого выхода <= 5 В для постоянных входов |
| Ток дискретного входа | 4 мА для быстрый вход 4 мА для постоянных входов |
| Входное полное сопротивление | 6 кОм для быстрый вход 6 кОм для постоянные входы |
| Настраиваемое время фильтрации | 0 мс для быстрый вход/обычный вход и быстрый выход 1.5 мс для быстрый вход/обычный вход и быстрый выход 12 мс для быстрый вход / обычный вход и быстрый выход 4 мс для быстрый вход / обычный вход и быстрый выход |
| Фильтрация против отскока | 2 µs...4 ms конфигурированный быстрый вход / обычный вход и быстрый выход |
| Максимальная дальность кабеля между устройствами | <30 м для быстрый вход <30 м для быстрый выход <30 м для постоянных входов |
| Изоляция между каналами и внутренней логик | 500 Врмс переменный ток |
| Изоляция между каналами | Ни один |
| Логика дискретного выхода | Источник |
| Напряжение дискретного выхода | 24 В постоянного тока |
| Границы выходного напряжения | 19.2...28.8 В |
| Токс дискретного выхода | 4 мА для быстрого выхода |
| [Us] номинальное напряжение питания | 24 В постоянный ток для мощность встроенных экспертных модулей 24 В постоянный ток для Сегмент питания ввода/вывода 24 В постоянный ток для сетевого питания |
| Границы напряжения питания | 20,4…28,8 В |
| [ In] номинальный ток | 0,04 А для мощность встроенных экспертных модулей 0,25 А для сетевого питания 10 А для Сегмент питания ввода/вывода |
| Пиковое значение тока | 100 кА (продолжительность = <= 70 с) для сетевого питания 25 кА (продолжительность = <= 500 с) для Сегмент питания ввода/вывода 50 кА (продолжительность = <= 150 с) для мощность встроенных экспертных модулей 1,2 А (продолжительность => 70 с) для сетевого питания |
| Потребление энергии [Вт] | 13,03 В |
| Описание памяти | Флэш 128 МБ Внутренняя оперативная память 64 МБ |
| Часы реального времени | Без калибровки пользователем тактовые импульсы , погрешность службы времени <30 с/месяц на 25 °C С калибровкой пользователем тактовые импульсы , погрешность службы времени <= 6 с/месяц |
| Резервные копии данных | Переменные типа retain и retain persistent CR2477M Renata, 1.5 года автономность |
| Тип встроенного интерфейса | 1 изолированный последовательный канал с разъемом RJ45 разъем Modbus с главным/ведомым методом , кадр передачи: RTU /ASCII или символьный режим ASCII, физический интерфейс: RS232/RS485, скорость передачи: 300...115200 бит/с 1 изолированный последовательный канал с разъемом RJ45 разъем Ethernet Modbus TCP/IP с ведомый метод , физический интерфейс: 10BASE-T/100BASE-TX 1 изолированный последовательный канал с mini B USB разъем, скорость передачи: 480 Мбит/с 1 изолированный последовательный канал с USB тип A разъем, скорость передачи: 480 Мбит/с |
| Количество вычисляемых входов | 8 подсчет входа(ов) на 200 кГц |
| Местная сигнализация | 1 светодиод на канал для Состояние ввода/вывода 1 СВЕТДИОД для CAN0 STS 1 СВЕТДИОД для MBS COM 1 СВЕТОД зеленый/красный для APP0 1 Светодиод зеленый/красный для APP1 1 Светодиод зеленый/красный для Eth NS (состояние сети Ethernet) 1 Светодиод зеленый/красный для Eth ST (состояние сети Ethernet) 1 Светодиод зеленый/красный для RUN/MS (состояние модуля) 1 светодиод зеленый/красный для USB-хост 1 светодиод зеленый/желтый для Eth LA (активность Ethernet) 1 светодиод красный для BATT (состояние батареи) |
| Марковка | CE |
| Монтажная опора | Симметричная DIN-рейка |
| Ширина | 175 мм |
| Высота | 99 мм |
| Глубина | 85 мм |
| Масса нетто | 0 ,5 кг |
| Окружающая среда | |
| Стандарты | CSA C22.2 № 142 UL 508 МЭК 61131-2 CSA C22.2 № 213 |
| Сертификация изделия | C -Tick CSA cULus GOST-R |
| Рабочая температура воздуха | 0…55 °C без снижения номинальных характеристик (горизонтальная установка) 0…60 °C с коэффициентом снижения (горизонтальная установка) 0…50 °C (вертикальная установка) |
| Температура окружающего воздуха для сож | -25…70 °C |
| Относительная влажность | 5…95 % без конденсата |
| Степень защиты | IP20 в соответствии с МЭК 61131-2 |
| Степень загрязнения | 2 в соответствии с МЭК 60664 |
| Высота над уровнем моря | 0...2000 m |
| Высота хранение | 0…3000 м |
| Виброустойчивость | 1 gn на 8,4…150 Гц на DIN-рейка 3,5 мм на 5…8,4 Гц на DIN-рейка |
| Ударопрочность | 15 gn для 11 мс |
| Устойчивость к электростатическому разряду | 4 кВ при контакте в соответствии с МЭК 61000-4-2 8 кВ в воздухе в соответствии с МЭК 61000-4-2 |
| Устойчивость к электромагнитному полю | 1 В/м 2...2,7 ГГц в соответствии с МЭК 61000-4-3 10 В/м 80 ... 2000 МГц в соответствии с МЭК 61000-4-3 |
| Устойчивость к быстрым переходным процессам | 1 кВ в соответствии с МЭК 61000-4-4 ( I/O) 1 кВ в соответствии с МЭК 61000-4-4 (экранированный кабель) 2 кВ в соответствии с МЭК 61000-4-4 (линии электропередач) |
| Устойчивость к импульсным перенапряжениям | 0,5 кВ дифференциальный режим в соответствии с МЭК 61000-4-5 1 кВ Общий режим в соответствии с МЭК 61000-4-5 |
| Возмущение излучаемое/проводящее | CISPR 11 |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 13,000 см |
| Ширина 1 упаковки | 15,500 см |
| Длина 1 упаковки | 31,500 см |
| Вес 1 упаковки | 766,000 г |
| Тип 2 упаковки | S04 |
| Количество единиц в 2 упаковке | 6 |
| Высота 2 упаковки | 30,000 см |
| Ширина 2 упаковки | 40,000 см |
| Длина 2 упаковки | 60,000 см |
| Вес 2 упаковки | 5,534 кг |
| Гарантия | |
| Гарантия | 18 months |
