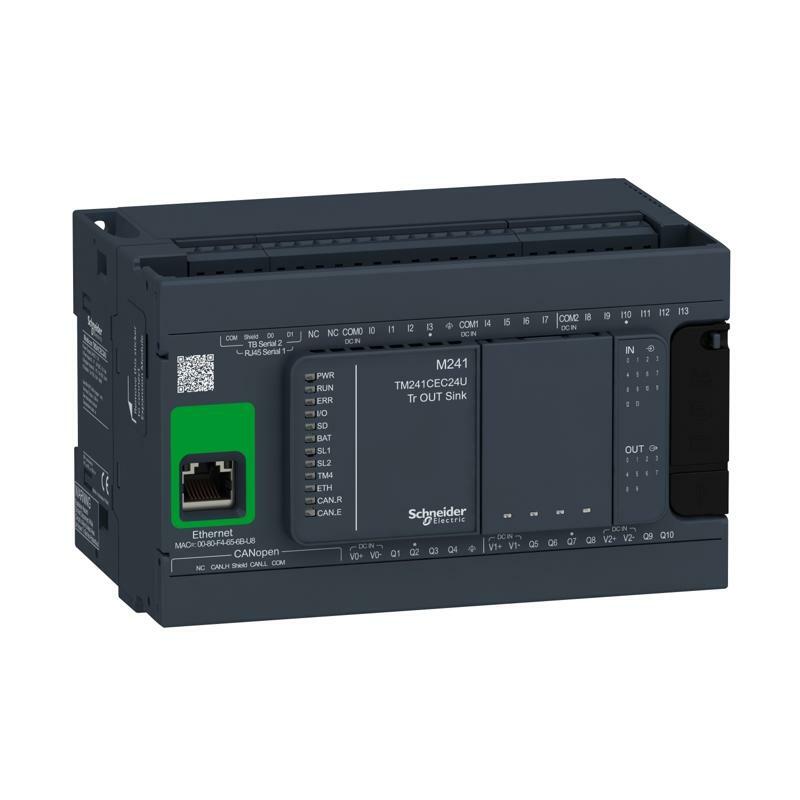

Программированный логический контролер M241 24 вх/вых транз 2Rs485 1ETH CAN
- Экологическая эффективность продукта
| Главная | |
|---|---|
| Серия продукта | Modicon M241 |
| Тип изделия или компонента | Логический контроллер |
| [Us] номинальное напряжение питания | 24 В постоянный ток |
| Количество дискретных входов | 14, дискретный вход 8 быстрый вход в соответствии с МЭК 61131-2 Тип 1 |
| Тип дискретного выхода | Транзистор |
| Количество дискретных выходов | 10 транзистор 4 быстрый выход |
| Напряжение дискретного выхода | 24 В постоянного тока для транзисторного выхода |
| Ток дискретного выхода | 0.5 A для транзисторного выхода выход (Q0...Q9) 0.1 A для быстрый выход (PTO mode) (Q0...Q3) |
| Дополнительная информация | |
| Количество дискретных входов/выходов | 24 |
| Максимальное количество модулей расширения в | 7 (локальная архитектура ввода/вывода) 14 (удаленная архитектура ввода/вывода) |
| Границы напряжения питания | 20,4… 28,8 В |
| Максимальный пусковой ток | 50 А |
| Потребление энергии [Вт] | 32,6…40,4 В (с макс количеством модулей расширения вх/вых) |
| Логика дискретных входов | Приемник или источник |
| Напряжение дискретного входа | 24 В |
| Тип напряжения дискретного входа | Постоянное напряжение |
| Предельный уровень напряжения (состояние 1) | >= 15 В для Вход |
| Предельный уровень напряжения (состояние 0) | <= 5 В для Вход |
| Токс дискретного входа | 5 мА для Вход 10,7 мА для быстрый вход |
| Входное полное сопротивление | 4.7 кОм для Вход 2.81 кОм для быстрый вход td> |
| Время реакции | 50 мкс включения, I0...I13 клемма(ы) для Вход 50 мкс выключения, I0...I13 клемма (ы) для Вход <= 2 мкс включения, I0...I7 клемма(ы) для быстрый вход <= 2 мкс включения, I0...I7 клемма(ы) для быстрый вход <= 34 мкс включения, Q0...Q9 клемма(ы) для выхода <= 250 мкс выключения, Q0...Q9 клемма(ы) для выхода <= 2 мкс включения , Q0...Q3 клемма(ы) для быстрый выход <= 2 мкс выключения, Q0...Q3 клемма(ы) для быстрый выход |
| Настраиваемый время фильтрации | 1 µs для быстрый вход 12 мс для быстрый вход 0 мс для Вход 1 мс для Вход 4 мс для Вход >12 мс для Вход |
| Логика дискретного выхода | Отрицательная логика (приемник) |
| Границы выходной напряжения | 30 В постоянный ток |
| Максимальный ток на общий выход | 2 А с Q0...Q3 канал для быстрый выход 2 А с Q4...Q7 канал для выхода 1 А с Q8...Q9 канал для выхода |
| Максимальная выходная частота | 20 кГц для быстрого выхода (PWM режим) 100 кГц для быстрого выхода (режим PLS) 1 кГц для выхода |
| Точность | +/- 0.1 % на 0,02…0,1 кГц для быстрого выхода +/- 1 % на 0,1…1 кГц для быстрого выхода |
| Максимальный ток утечки | 5 мкА для выхода |
| Максимальное проседание напряжения | <1 В |
| Максимальная нагрузка лампы накаливания | <2,4 В |
| Тип защиты | Защита от короткого замыкания Защита от короткого замыкания Защита от обратной полярности для быстрого выхода |
| Интегральное время | 10 мс автоматический сброс выход 12 с автоматический сброс быстрый выход |
| Объем памяти | 64 МБ для системной памяти ОПЕРАТИВНАЯ ПАМЯТЬ |
| Резервные копии данных | 128 МБ встроенная флэш-память для резервного копирования пользовательских программ |
| Оборудование для хранение данных | <= 16 ГБ SD-карта (опционально) |
| Тип аккумулятора | BR2032 литиевая неперезаряжаемая, время автономной работы: 4 год(года) |
| Срок резервного хранения данных | 2 года на 25 °C |
| Время выполнения для 1 Кинструкции | 0,3 мс для ситуационной и периодической задачи 0,7 мс для другой инструкции |
| Структура применения | th>8 ситуационных задач 4 циклические задачи 3 циклические задачи + 1 свободная задача 8 внешних ситуационных задач |
| Часы реального времени | С |
| Отклонение хода часов | <= 60 с/месяц на 25 °C |
| Функция позиционирования | ВАЛ ОТБОРА МОЩНОСТИ функция 4 канал(ы) (частота позиционирования: 100 кГц) ВАЛ ОТБОРА МОЩНОСТИ функция 4 канал(ы) для транзисторный выход позиционирование: 1 кГц) |
| Количество вычисляемых входов | 4 быстрый вход (HSC режим) на 200 кГц 14 стандартный вход на 1 кГц |
| Тип сигнала управления | A/B на 100 кГц для быстрого входа (HSC режим) Импульс/направление на 200 кГц для быстрого входа ( HSC режим) Однофазный на 200 кГц для быстрый вход (HSC режим) |
| Тип встроенного интерфейса | Неизолированный последовательный канал серийный номер 1 из RJ45 разъем и RS232/RS485 интерфейс Неизолированный последовательный канал серийный 2 со съемная колодка с винтоВЫКЛи клеммами разъем и RS485 интерфейс Порт USB с mini B USB 2.0 разъем Ethernet с RJ45 разъем CANopen J1939 со штекер SUB-D 9 разъем |
| Питание | (серийный номер 1)питание последовательной линии: 5 В, <200 мА |
| Скорость передачи | 1,2...115,2 кбит/с (115,2 кбит/с по умолчанию) для шины длиной 15 м для RS485 1,2...115,2 кбит/с (115,2 кбит/с по умолчанию) для шины длиной 3 м для RS232 480 Мбит/с для шины длиной 3 м для USB 10/100 Мбит/с для Ethernet 1000 кбит/с для шины длиной 20 м для CANopen 800 кбит/с для шины длиной 40 м для CANopen >500 кбит/с для шины длиной 100 м для CANopen 250 кбит/с для шины длиной 250 м для CANopen 125 кбит/с для шины длиной 500 м для CANopen 50 кбит/с для шины длиной 1000 м для CANopen 20 кбит/с для шины длиной 2500 м для CANopen |
| Протокол порта обмена данными | Неизолированный последовательный канал : Modbus протокол главный/ведомый |
| Ethernet порт | 10BASE-T/100BASE-TX - 1 порт(ы) медный кабель |
| услуги Ethernet | SNMP client/server Modbus TCP slave устройство Modbus TCP сервер Modbus TCP клиент IEC VAR ACCESS FTP клиент/сервер SQL клиент DHCP клиент Ethernet/IP адаптер Посетить и получать электронную почту из контролера, основанного на TCP/UDP library Веб -сервер (WebVisu & XWeb system) OPC UA сервер DNS клиент |
| Местная сигнализация | для PWR 1 СВЕТОДИОД (зеленый ) для RUN 1 СВЕТДИОД (зеленый) для ошибка модуля (ERR) 1 СВЕТДИОД (красный) для Ошибка ввода/вывода (I/O) 1 СВЕТДИОД (красный) для Доступ к SD-карте (SD) 1 СВЕТОДИОД (зеленый) для BAT 1 СВЕТДИОД (красный) для SL1 1 СВЕТДИОД (зеленый) для SL2 1 СВЕТДИОД (зеленый) для неисправность шины на TM4 (TM4) 1 СВЕТОДИОД (красный) для Состояние ввода/вывода 1 светодиод на канал (зеленый) для активность порта Ethernet 1 СВЕТДИОД (зеленый) для Работа CANopen 1 СВЕТДИОД (зеленый) для Ошибка CANopen 1 СВЕТДИОД (зеленый) |
| Электрическое соединение | съемная винтовая клеммная колодка для входов и выходов ( шаг 5.08 мм) съемная винтовая клеммная колодка для подключения питания 24В постоянного тока (шаг 5.08 мм) |
| Максимальная дальность кабеля между устройствами | Неэкранированный кабель <50 м для входа Экранируемый кабель <10 м для быстрый вход Неэкранированный кабель <50 м для выхода Экранированный кабель <3 м для быстрый выход |
| Изоляция | Между питанием и внутренней логикой в
