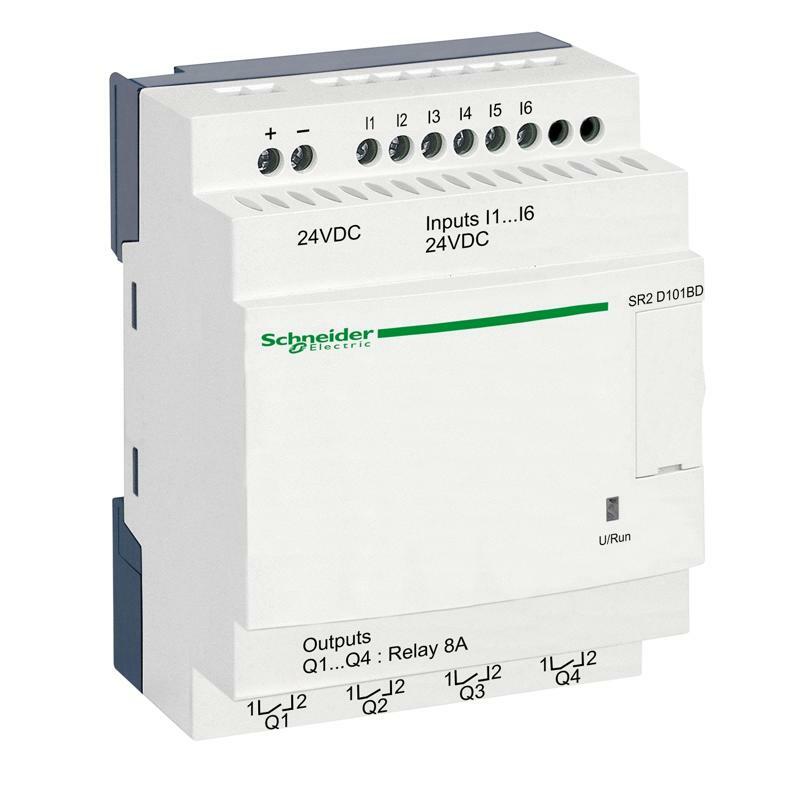

Интеллектуальное РЕЛЕ 10вх/вых =24В
- Экологическая эффективность продукта
| Главная | |
|---|---|
| Серия продукта | Zelio Logic |
| Тип изделия или компонента | Компактное интеллектуальное реле |
| Дополнительная информация | |
| Локальный дисплей | Без |
| Количество линий схемы управления | 240 с лестницы программирования |
| Продолжительность цикла | 6…90 мс |
| Срок резервного хранения данных | 10 лет на 25 °C |
| Отклонение хода часов | 12 мин/год на 0…55 °C 6 с/месяц на 25 °C |
| Соответствие | Память программы при каждом включении |
| [Us] номинальное напряжение питания | 24 В постоянный ток |
| Границы напряжения питания | 19,2…30 В |
| Максимальный ток источника питания | 100 мА (без удлинителя) |
| Рассеянная мощность [Вт] | 3 В без удлинителя |
| Защита от обратной полярности | С |
| Количество дискретных входов | 6 в соответствии с МЭК 61131-2 Тип 1 |
| Тип дискретного входа | Резистивный |
| Напряжение дискретного входа | 24 В постоянное напряжение |
| Ток дискретного входа | 4 мА |
| Частота численных событий | 1 кГц для дискретного входа |
| Предельный уровень напряжения (состояние 1) | >= 15 В для I1.. .IA и IH...IR дискретные входные цепи >= 15 В для IB...IG используется как дискретная входная цепь |
| Предельный уровень напряжения (состояние 0 ) | <= 5 В для I1...IA и IH...IR дискретные входные цепи <= 5 В для IB...IG используется как дискретная входная цепь |
| Текущее состояние 1 гарантировано | >= 1.2 мА (IB...IG используется как дискретная входная цепь) >= 2.2 мА (I1... IA и IH...IR дискретные входные цепи) |
| Текущее состояние 0 гарантировано | <= 0.5 мА (IB...IG используется как дискретный входной цепи) цепь) <= 0.75 мА (I1...IA и IH...IR дискретные входные цепи) |
| Совместимость входа | 3 -проводящие датчики приближения PNP для дискретного входа |
| Количество аналоговых входов | 0 |
| Входное полное сопротивление | 12 кОм для IB...IG используется как аналоговая входная цепь 12 кОм для IB...IG используется как дискретная входная цепь 7.4 кОм для I1...IA и IH...IR дискретные входные цепи |
| Количество выходов | 4 релейных |
| Границы выходного напряжения | 24...250 В Переменный ток (релейный выход) 5...30 В постоянный ток (релейный выход) |
| Тип контакта и соединения | Нормально открытый для релейный выход |
| Исходящий тепловой ток | 8 А на все 4 выхода для релейный выход |
| Электрическая износостойкость | AC-12 500000 циклов на 230 В, 1,5 А для релейного выхода в соответствии с МЭК 60947-5-1 DC-12 500000 циклов на 24 В, 1,5 А для релейного выхода в соответствии с МЭК 60947- 5-1 DC-13 500000 циклов на 24 В, 0,6 А для релейный выход в соответствии с МЭК 60947-5-1 |
| Коммутационная способность [мА] | >= 10 мА на 12 В (релейный выход) |
| Рабочая частота [Гц] | 0,1 Гц (при Ie) для релейного выхода 10 Гц (Режим холостого хода) для релейного выхода |
| Механическая износостойкость | 10000000 циклов для релейного выхода |
| [Uimp] номинальное импульсное выдерживаемое напряжение | 4 кВ в соответствии с МЭК 60947-1 и МЭК 60664-1 |
| Часы | Отсутствует |
| Время реакции | 10 мс (от уровня 0 до уровня 1) для релейного выхода 5 мс (из состояния 1 в состояние 0) для релейного выхода |
| Клеммы подключения | Винтовые зажимы, 1 x 0.2...1 x 2.5 мм² (AWG 25...AWG 14) полужесткий Винтовые зажимы, 1 x 0.2...1 x 2.5 мм² (AWG 25...AWG 14) Твердый Винтовые зажимы, 1 x 0.25... 1 x 2.5 мм² (AWG 24...AWG 14) гибкий с кабельным наконечником Винтовые зажимы, 2 x 0.2...2 x 1.5 мм² (AWG 24...AWG 16) Твердый Винтовые зажимы , 2 x 0.25...2 x 0.75 мм² (AWG 24...AWG 18) гибкий с кабельным наконечником |
| Момент затяжки | 0,5 Н.м |
| Категория перенапряжения | III в соответствии с МЭК 60664-1 |
| Масса нетто | 0,22 кг |
| Окружающая среда | |
| Устойчивость к коротким перерывам потребления | 1 мс |
| Сертификация изделия | CSA UL GL GOST C-Tick |
| Стандарты | МЭК 61000-4-5 МЭК 61000-4-12 МЭК 60068- 2-27 Ea МЭК 61000-4-2 уровень 3 МЭК 60068-2-6 Fc МЭК 61000-4-11 МЭК 61000-4-4 уровень 3 МЭК 61000-4-6 уровень 3 МЭК 61000-4-3 |
| Степень защиты | IP20 в соответствии с МЭК 60529 ( клеммная колодка) IP40 в соответствии с МЭК 60529 (передняя панель) |
| Характеристики внешней среды | Директива по электромагнитной совместимости в соответствии с МЭК 61000-6 -2 Директива по электромагнитной совместимости в соответствии с МЭК 61000-6-3 Директива по электромагнитной совместимости в соответствии с МЭК 61000-6-4 Директива из электромагнитной совместимости в соответствии с МЭК 61131-2 зона B Директива о низком напряжении в соответствии с МЭК 61131-2 |
| Возмущение излучаемое/проводящее | Класс B в соответствии с EN 55022-11 группа 1 |
| Степень загрязнения | 2 в соответствии с МЭК 61131-2 |
| Рабочая температура окружающей среды | >-20…40 °C в невентилированном корпусе в соответствии с МЭК 60068-2-1 и МЭК 60068-2-2 -20…55 °C в соответствии с МЭК 60068-2-1 и МЭК 60068- 2-2 |
| Температура окружающего воздуха для собрать | -40…70 °C |
| Высота над уровнем моря | 2000 m |
| Максимальная высота переноса | 3048 м |
| Относительная влажность | 95 % без конденсата или капания воды |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 6,9 см |
| Ширина 1 упаковки | 9,0 см |
| Длина 1 упаковки | 10,0 см |
| Вес 1 упаковки | 199 ,0 г |
| Тип 2 упаковки | S03 |
| Количество единиц в 2 упаковке | 30 |
| Высота 2 упаковки | 30,0 см |
| Ширина 2 упаковки | 30,0 см |
| Длина 2 упаковки | 40,0 см |
| Вес 2 упаковки | 6,456 кг |
| Гарантия | |
| Гарантия | 18 месяцев |
