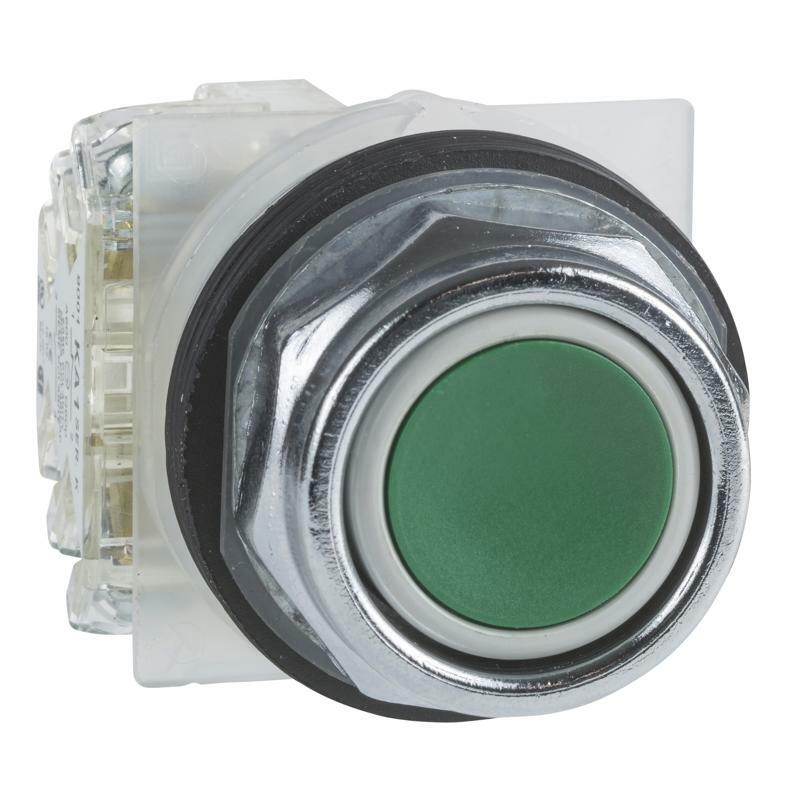

Кнопка Harmony Style 9, зеленая
- Экологическая эффективность продукта
| Главная | |
|---|---|
| Серия продукта | Harmony 9001K |
| Тип изделия или компонента | Кнопка |
| Название устройства | 9001K |
| Тип исполнительного механизма | возврат пружины |
| Профиль устройства управления | Зеленый смываемый, без маркировки |
| Дополнительная информация об исполнительном механе | Металлическая защита |
| Дополнительная информация | |
| Материал обрамления | Металл |
| Монтажный диаметр | 30 мм |
| Форма головки сигнального блока | Восьмигранный |
| Тип контакта и соединения | 1 нормально открыт |
| Клеммы подключения | Винтовой зажим 1 x 0.22...2 x 1.5 мм² в соответствии с МЭК 60947-1 |
| Момент затяжки | 0,8 Н.м в соответствии с МЭК 60947-1 |
| Форма головки винта | Крестовый шлицевой |
| Механическая износостойкость | 5000000 циклов |
| Рабочее положение | -какая позиция |
| [Ie] номинальный рабочий ток | 3 А в 240 В, AC-15, A600-Q600 в соответствии с NEMA 0,55 А в 125 В, DC-13, A600-Q600 в соответствии с NEMA |
| [Ui] номинальное напряжение изоляции | 250 В (степень загрязнения 3) в соответствии с МЭК 60947-1 |
| [Uimp] номинальное импульсное выдерживаемое напряжение | 2,5 кВ в соответствии с МЭК 60947-1 |
| Материал контакта | Контакты из сплава серебра |
| Работа контакта | Стандартный |
| Принудительное размыкание | Отсутствует |
| Защита от короткого замыкания | 10 А плавкая вставка в соответствии с МЭК 60947-5-1 |
| [Ith] условный тепловой ток в открытом исп | 10 А |
| [Icm] номинальная наибольшая включающая способность | 12 кА на 600 В AC-15, 7200·А 15 кА на 480 В AC-15, 7200 В·А 60 кА на 120 В AC-15, 7200 А0,1 кА на 600 В DC-13 0,27 кА на 250 В DC-13 0,55 кА на 125 В DC-13 |
| Номинальная способность отключения | 3 кА на 240 В AC-15, 720 ВА 6 кА на 120 В AC-15, 720 ВА 1,2 кА на 600 В AC-15, 720 ВА >1,5 кА на 480 В AC-15, 720 ВА 0,1 кА на 600 В DC-13 0,27 кА на 250 В DC-13<0 /0, 55 кА на 125 В DC-13 |
| Описание клемм ISO n°1 | (13-14)NO |
| Габаритная ширина CAD | 48 мм |
| Габаритная высота CAD | 45 мм |
| Габаритная глубина CAD | 56 мм |
| Масса нетто | 0,121 кг |
| Описание изделия | Полный комплект |
| Цвет колпачка/кнопки или лезвия | Зеленый |
| Профиль устройства управления | Смывочный |
| Тип исполнительного механизма | Возвращение пружины |
| Размер | 30 мм |
| Окружающая среда | |
| Стандарты | UL 508 JIS C 852 МЭК 60947-5-1 МЭК 60947-1 JIS C 4520 МЭК 60947-5-4 CSA C22.2 № 14 |
| Сертификация изделия | NEMA UL 508 |
| Защитная обработка | TC |
| Температура окружающего воздуха для собрать | - 40…70 °C |
| Рабочая температура окружающей среды | -25…70 °C |
| Вибростойкость | 7 gn (f= 2…500 Гц) в соответствии с МЭК 60068-2-6 |
| Ударопрочность | 50 gn в соответствии с МЭК 60068-2-27 |
| Класс защиты от поражения электрическим стру | Класс II в соответствии с МЭК 61140 |
| Степень защиты | IP66 в соответствии с МЭК 60529 |
| Степень защиты NEMA | NEMA 1 NEMA 12 NEMA 13 NEMA 2 NEMA 3 NEMA 3R NEMA 4 |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 5,000 см |
| Ширина 1 упаковки | 6,000 см |
| Длина 1 упаковки | 11,500 см |
| Вес 1 упаковки | 117,000 г |
| Тип 2 упаковки | S01 |
| Количество единиц в 2 упаковки | 24 |
| Высота 2 упаковки | 15,000 см |
| Ширина 2 упаковки | 15,000 см |
| Длина 2 упаковки | 40,000 см |
| Вес 2 упаковки | 3,162 кг |
| Гарантия | |
| Гарантия | 18 месяцев |
