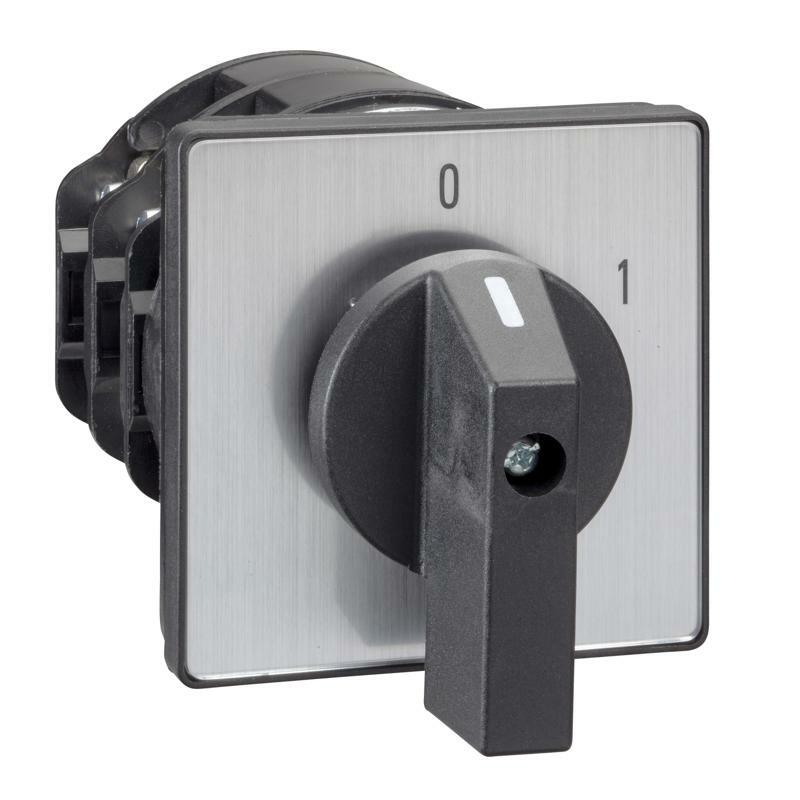

Кулачковый переключатель 150 A
| Главная | |
|---|---|
| Серия продукта | Harmony K |
| Тип изделия или компонента | Кулачковый переключатель в сборе |
| Наименование компонента | K150 |
| [Ith] условный тепловой ток в открытом вык | 150 А |
| Место установки | Передняя часть |
| Способ крепления | 4 отверстия |
| Тип головки кулачкового переключателя | С передней панелью 88 x 88 мм |
| Тип исполнительного механизма | Черная ручка |
| Замок поворотной ручки | Отстуний |
| Описание маркировки | С металлик условные отметки , 1 - 0 - 2 черный обозначение |
| Функция кулачкового переключателя | Переключатель |
| Возвращение | Отсутствует |
| Положение выключено | С отключенным положением |
| Описание полюсов | 3P |
| Переключение позиций | Влево: 0° - 300° Вправо: 0° - 60° |
| Степень защиты | IP40 в соответствии с МЭК 60529 |
| Дополнительная информация | |
| Угол переключения | 60° |
| [Ui] номинальное напряжение изоляции | 690 В (степень загрязнения 3) в соответствии с МЭК 60947-1 |
| Ток короткого замыкания | 25000 А |
| Защита от короткого замыкания | 200 А патрон предохранитель, тип gG |
| [Uimp] номинальное импульсное выдерживаемое напряжение | 6 кВ в соответствии с EN 947-1 6 кВ в соответствии с МЭК 947 -1 |
| Работа контакта | Медленное размыкание |
| Принудительное размыкание | С |
| Электрическое соединение | Зажимные винтовые клеммы гибкий, момент затяжки: 1 x 50 мм² Зажимные винтовые клеммы Твердый, момент затяжки: 1 x 70 мм² |
| Момент затяжки | 2,5 Н.м |
| Коммутационная способность [ мА] | 150000 мА постоянный ток на 140 В 3 контакт(ы) для резистивной нагрузки (T = 1 мс) 150000 мА постоянный ток на 24 В 1 контакт(ы) для индуктивной нагрузки ( T = 50 мс) 150000 мА постоянный ток на 24 В 1 контакт(ы) для резистивной нагрузки (T = 1 мс) 150000 мА постоянный ток на 48 В 1 контакт(ы) для резистивной нагрузки ( T = 1 мс) 150000 мА постоянный ток на 48 В 2 контакт(ы) для индуктивной нагрузки (T = 50 мс) 150000 мА постоянный ток на 48 В 2 контакт(ы) для резистивной нагрузки ( T = 1 мс) 150000 мА постоянный ток на 70 В 3 контакт(ы) для индуктивной нагрузки (T = 50 мс) 150000 мА постоянный ток на 70 В 3 контакт(ы) для резистивной нагрузки ( T = 1 мс) 150000 мА постоянный ток на 95 В 2 контакт(ы) для резистивной нагрузки (T = 1 мс) 50000 мА постоянный ток на 30 В 1 контакт(ы) для индуктивной нагрузки ( T = 50 мс) 50000 мА постоянный ток на 60 В 2 контакт(ы) для индуктивной нагрузки (T = 50 мс) 50000 мА постоянный ток на 90 В 3 контакт(ы) для индуктивной нагрузки ( T = 50 мс) |
| Механическая износостойкость | 300000 циклов |
| Габаритная ширина CAD | 88 мм |
| Габаритная высота CAD | 88 мм |
| Габаритная глубина CAD | 172 мм |
| Масса нетто | 0,76 кг |
| Окружающая среда | |
| Стандарты | МЭК 60947-3 |
| Сертификация изделия | CULus 240 В 15 л.с 1 фаза CULus 240 В 25 л.с 3 фазы CULus 480 В 40 л.с 3 фазы CULus 120 В 7,5 л.с 1 фаза |
| Защитная обработка | TC |
| Рабочая температура окружающей среды | -25…55 °C |
| Температура окружающего воздуха для собрать | -40…70 °C |
| Категория перенапряжения | Класс II в соответствии с МЭК 60536 Класс II в соответствии с NF C 20-030 |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 9,8 см |
| Ширина 1 упаковка | 9,8 см |
| Длина 1 упаковки | 24,0 см |
| Вес 1 упаковки | 1,22 кг |
| Тип 2 упаковки | S03 |
| Количество единиц в 2 упаковке | 5 |
| Высота 2 упаковки | 30,0 см |
| Ширина 2 упаковки | 30,0 см |
| Длина 2 упаковки | 40,0 см |
| Вес 2 упаковки | 6,654 кг |
| Гарантия | |
| Гарантия | 18 месяцев |
