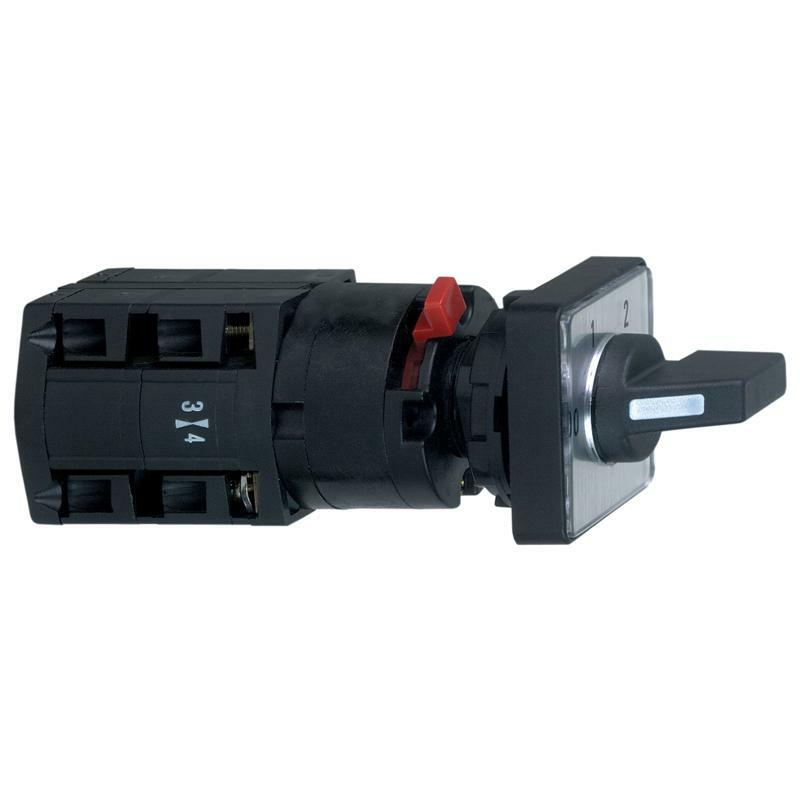

Кулачковый выключитель 10А 2+0 K10D012Qch
| Главная | |
|---|---|
| Серия продукта | Harmony K |
| Тип изделия или компонента | Кулачковый переключатель в сборе |
| Наименование компонента | K10 |
| [Ith] условный тепловой ток в открытом исп | 10 А |
| Монтаж продукта | Фронтальный монтаж |
| Способ крепления | Отверстие Ø 16 или 22 мм |
| Тип головки кулачкового переключателя | С передней панелью 30 x 30 мм |
| Тип исполнительного механизма | Черная ручка |
| Замок поворотной ручки | Отстуний |
| Описание маркировки | С металлик условные отметки , 0 - 1 - 2 черный обозначение |
| Функция кулачкового переключателя | Шаговый переключатель |
| Возвращение | Отсутствует |
| Положение выключено | С отключенным положением |
| Описание полюсов | 2P |
| Переключение позиций | Управо: 270° - 330° - 30° - 30° |
| Степень защиты | Контактная колодка: IP20 Рабочая головка: IP65 в соответствии с МЭК 60529 |
| Дополнительная информация | |
| Количество степеней | 2 |
| Угол переключения | 60° |
| [Ui] номинальное напряжение изоляции | 440 В (степень загрязнения 3) в соответствии с МЭК 60947-1 |
| Номинальная рабочая мощность [Вт ] | 370 В AC-23A, 110/120 В 1 фаза 750 В AC-23A, 220/240 В 1 фаза |
| Номинальная мощность [л.с.] | 0,33 л.с на 110/120 В переменный ток, 1 фаза 0,75 л.с на 220/240 В переменный ток, 1 фаза |
| [Ie] номинальный рабочий переменный ток | 10 А на 400 В AC-1 10 А на 400 В AC-21A 3 А на 240 В AC-15 6 А на 120 В AC-15 |
| [Ie] номинальный рабочий постоянный ток | 10 А на 24 В резистивная нагрузка 0,3 А на 220 В резистивная нагрузка 0,7 А на 110 В резистивная нагрузка |
| Электрическая износостойкость | 100000000 циклов |
| Защита от короткого замыкания | 10 А патрон предохранитель, тип gG |
| [Uimp] номинальное импульсное выдерживаемое напряжение | 4 кВ в соответствии с МЭК 60947-1 |
| Работа контакта | Медленное размыкание |
| Электрическое соединение | Зажимные винтовые клеммы, момент затяжки: 2 x 1.5 мм² |
| Механическая износостойкость | 1000000 циклов |
| Габаритная ширина CAD | 30 мм |
| Габаритная высота CAD | 30 мм |
| Габаритная глубина CAD | 88 мм |
| Масса нетто | 0,045 кг |
| Окружающая среда | |
| Стандарты | CENELEC EN 50013 МЭК 60947-3 МЭК 60947-5-1 |
| Сертификация изделия | CULus |
| Защитная обработка | TC |
| Рабочая температура окружающей среды | -20…55 °C |
| Температура окружающего воздуха для собрать | -40…70 °C |
| Класс защиты от поражения электрическим стру | Класс II в соответствии с МЭК 60536 |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 4,0 см |
| Ширина 1 упаковки | 4 ,1 см |
| Длина 1 упаковки | 10,5 см |
| Вес 1 упаковки | 62,0 г |
| Тип 2 упаковки | S02 |
| Количество единиц в 2 упаковке | 65 |
| Высота 2 упаковки | 15,0 см |
| Ширина 2 упаковки | 30,0 см |
| Длина 2 упаковки | 40,0 см |
| Вес 2 упаковки | 4,721 кг |
| Гарантия | |
| Гарантия | 18 месяцев |
