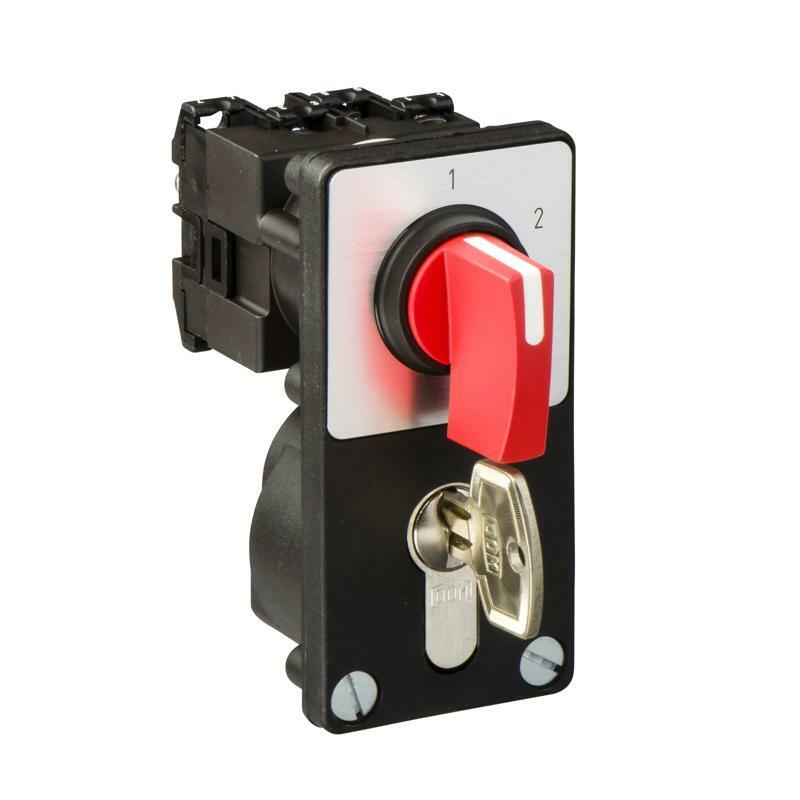

Перемикатель 3 положения 1 полюс, красный K1C003Nz2
| Главная | |
|---|---|
| Серия продукта | Harmony K |
| Тип изделия или компонента | Кулачковый переключатель в сборе |
| Наименование компонента | K1 |
| [Ith] условный тепловой ток в открытом исп | 12 А |
| Монтаж продукта | Фронтальный монтаж |
| Способ крепления | 6 винтов Ø 5,2 мм |
| Тип головки кулачкового переключателя | С передней панелью 55 x 100 мм |
| Тип исполнительного механизма | Красная ручка |
| Замок поворотной ручки | С |
| Описание маркировки | С металлик условные отметки , 1 - 2 - 3 черный обозначение |
| Функция кулачкового переключателя | Шаговый переключатель |
| Возвращение | Отсутствует |
| Положение выключено | Без отключенного положения |
| Описание полюсов | 1P |
| Переключение позиций | Управо: 0° - 60° - 120° |
| Степень защиты | IP40 в соответствии с МЭК 529 IP40 в соответствии с NF C 20-010 |
| Дополнительная информация | |
| Количество степеней | 3 |
| Угол переключения | 60° |
| [Ui] номинальное напряжение изоляции | 690 В (степень загрязнения 3) в соответствии с МЭК 60947-1 |
| [Ithe] условный тепловой ток в оболочке | 10 А |
| Номинальная рабочая мощность [Вт] | 10500 В AC-21, 500...660 В 3 фазы в соответствии с МЭК 60947-3 1100 В AC-3, 230 В 3 фазы в соответствии с МЭК 60947-3 1500 В AC-23A, 230 В 3 фазы в соответствии с МЭК 60947-3 />1500 В AC-3, 400 В 1 фаза в соответствии с МЭК 60947-3 1500 В AC-3, 400 В 3 фазы в соответствии с МЭК 60947-3 1500 В AC-3, 500 В 3 фазы в соответствии с МЭК 60947-3 1500 В AC-3, 690 В 3 фазы в соответствии с МЭК 60947-3 2200 В AC-23A, 400 В 3 фазы в соответствии с МЭК 60947-3 />2200 В AC-23A, 500 В 3 фазы в соответствии с МЭК 60947-3 2200 В AC-23A, 690 В 3 фазы в соответствии с МЭК 60947-3 4800 В AC-21, 230 В 3 фазы в соответствии с МЭК 60947-3 600 В AC-3, 230 В 1 фаза в соответствии с МЭК 60947-3 8300 В AC-21, 400 В 3 фазы в соответствии с МЭК 60947-3 |
| [Ie] номинальный рабочий переменный ток | 1 А на 500 В AC-15 в соответствии с МЭК 60947-5-1 2 А на 400 В AC-15 в соответствии с МЭК 60947-5-1 3 А на 230 В AC-15 в соответствии с МЭК 60947-5-1 1,8 А на 690 В AC-3 3 фазы в соответствии с МЭК 60947-5-1 МЭК 60947-3 2,8 А на 500 В AC-3 3 фазы в соответствии с МЭК 60947-3 2,8 А на 690 В AC-23A 3 фазы в соответствии с МЭК 60947-3 />3,3 А на 400 В AC-3 3 фазы в соответствии с МЭК 60947-3 3,8 А на 500 В AC-23A 3 фазы в соответствии с МЭК 60947-3 4,6 А на 230 В AC-3 3 фазы в соответствии с МЭК 60947-3 4,8 А на 400 В AC-23A 3 фазы в соответствии с МЭК 60947-3 5,6 А на 230 В AC-23A 3 фазы в соответствии с МЭК 60947-3 |
| Электрическая износостойкость | 1000000 циклов AC-15 1000000 циклов AC-21 500000 циклов AC-23 500000 циклов AC-3 |
| Максимальная рабочая скорость | 8333 цикл/мин AC-15 2, 5 цикл/мин AC-21 2,5 цикл/мин AC-23 2,5 цикл/мин AC-3 |
| Ток короткого замыкания | 10000 А |
| Защита от короткого замыкания | 16 А патрон предохранитель, тип gG |
| [Uimp] номинальное импульсное выдерживаемое напряжение | 4 кВ в изолирующей функции 6 кВ в соответствии с МЭК 60947-1 |
| Работа контакта | Медленное размыкание |
| Принудительное размыкание | С |
| Электрическое соединение | Зажимные винтовые клеммы гибкий, момент затяжки: 2 x 1.5 мм² Зажимные винтовые клеммы Твердый, момент затяжки: 1 x 2.5 мм² |
| Механическая износостойкость | 1000000 циклов |
| Габаритная ширина CAD | 55 мм |
| Габаритная высота CAD | 100 мм |
| Габаритная глубина CAD | 63 мм |
| Масса нетто | 0,17 кг |
| Окружающая среда | |
| Стандарты | CENELEC EN 50013 МЭК 60947-3 для круга подачи питания МЭК 60947-5-1 для цепь управления |
| Сертификация изделия | CSA 240 В 1 л.с 1 фаза CSA 240 В 3 л.с 3 фазы 2 полюс(а) UL 240 В 1 л.с 3 фазы UL 240 В 0,33 л.с 1 фаза 2 полюс(а) |
| Защитная обработка | TC |
| Рабочая температура окружающей среды | -25…55 °C |
| Температура окружающего воздуха для сох | -40…70 °C |
| Ударопрочность | 30 gn в соответствии с МЭК 68-2-27 |
| Виброустойчивость | 5 gn (f= 10…150 Гц) в соответствии с МЭК 68-2-6 |
| Класс защиты от поражения электрическим стру | Класс II в соответствии с МЭК 536 Класс II в соответствии с NF C 20-030 |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 8,5 см |
| Ширина 1 упаковки | 10,0 см |
| Длина 1 упаковки | 5,0 см |
| Вес 1 упаковки | 328,0 г |
| Гарантия | |
| Гарантия | 18 месяцев |
