| Серия продукта | Harmony XAC |
|---|

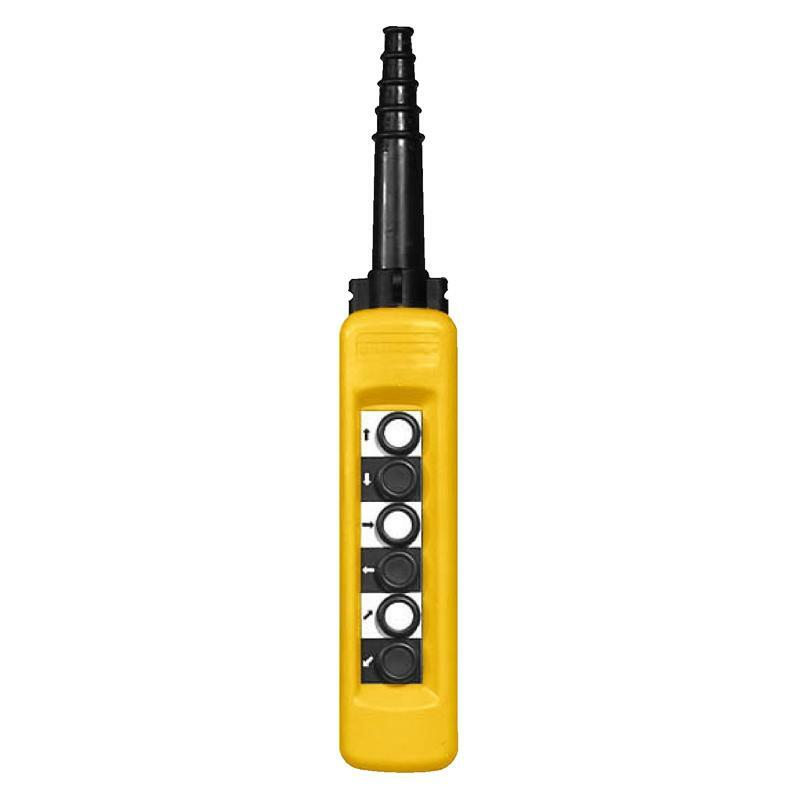

| Тип изделия или компонента | Подвесная станция управления |
|---|
| Название устройства | XACA |
|---|
| Дополнительная информация |
|---|
| Тип станции управления | С двойной изоляцией |
|---|
| Материал корпуса | Полипропилен |
|---|
| Тип электрической схемы | Цепь управления |
|---|
| Тип шкафа | Полностью готов к использованию |
|---|
| Область применения станции управления | Управление односкоростным двигателем тали |
|---|
| Состав станции управления | 6 кнопок |
|---|
| Тип кнопки управления | Первая кнопка 1 нормально закрытый + 1 нормально открытый поднять, медленно |
|---|
| Совместимость продуктов | ZB2BE102 + ZB2BE101 для каждого направления |
|---|
| Механическая взаимоблокировка | С механической блокировкой между парами |
|---|
| Центр управления | Желтый |
|---|
| Клеммы подключения | Винтовой зажим, 1 x 0.5...1 x 2.5 мм² без кабельного наконечника |
|---|
| Стандарты | CSA C22.2 № 14 |
|---|
| Сертификация изделия | CSA |
|---|
| Защитная обработка | TH |
|---|
| Рабочая температура окружающей среды | -25…70 °C |
|---|
| Температура окружающего воздуха для со- | -40…70 °C |
|---|
| Виброустойчивость | 15 gn (f= 10…500 Гц) в соответствии с МЭК 60068-2-6 |
|---|
| Ударопрочность | 100 gn в соответствии с МЭК 60068-2-27 |
|---|
| Категория перенапряжения | Класс II в соответствии с МЭК 61140 |
|---|
| Степень защиты | IP65 в соответствии с МЭК 60529 |
|---|
| Степень ударозащиты | IK08 в соответствии с EN 50102 |
|---|
| Механическая износостойкость | 1000000 циклов |
|---|
| Кабельный ввод | Резиновая втулка со ступенчатым входом 8…26 мм |
|---|
| Кодовое обозначение контакта | Q600 DC-13, Ue = 600 В, Ie = 0,1 А в соответствии с МЭК 60947-5-1 приложение A |
|---|
| [Ithe] условно тепловой ток в оболочке | 10 А |
|---|
| [Ui] номинальное напряжение изоляции | 500 В (степень загрязнения 3) в соответствии с МЭК 60947-1 |
|---|
| [Uimp] номинальное импульсное выдерживаемое напряжение | 6 кВ в соответствии с МЭК 60947-1 |
|---|
| Работа контакта | Медленное размыкание |
| Максимальное сопротивление на клеммах | 25 МОм |
|---|
| Усилие срабатывания | 13 Н кнопка |
|---|
| Защита от короткого замыкания | 10 А предохранитель вследствие патрон предохранитель тип gG |
|---|
| Номинальная рабочая мощность [Вт] | 40 В DC-13 для 1000000 циклов, производительность <60 цикл/мин на 120 В, коэффициент нагрузки = 0 ,5 (индуктивная нагрузка) в соответствии с МЭК 60947-5-1 приложение C |
|---|
| Описание клемм ISO n°1 | (11-12)NC |
|---|
| Идентификатор клеммы | (13-14)NO |
|---|
| Масса нетто | 0,95 кг |
|---|
| Упаковочная единица |
|---|
| Тип 1 упаковки | PCE |
|---|
| Количество единиц в 1 упаковке | 1 |
|---|
| Высота 1 упаковки | 8,4 см |
|---|
| Ширина 1 упаковки | 56,4 см |
|---|
| Длина 1 упаковки | 8,8 см |
|---|
| Вес 1 упаковки | 990,0 г |
|---|
| Тип 2 упаковки | S06 |
|---|
| Количество единиц в 2 упаковке | 24 |
|---|
| Высота 2 упаковки | 75 см |
|---|
| Ширина 2 упаковки | 60 см |
|---|
| Длина 2 упаковки | 80 см |
|---|
| Вес 2 упаковки | 36,688 кг |
|---|
| Высота 3 упаковки | 73,5 см |
|---|
| Гарантия |
|---|
| Гарантия | 18 месяцев |
|---|
