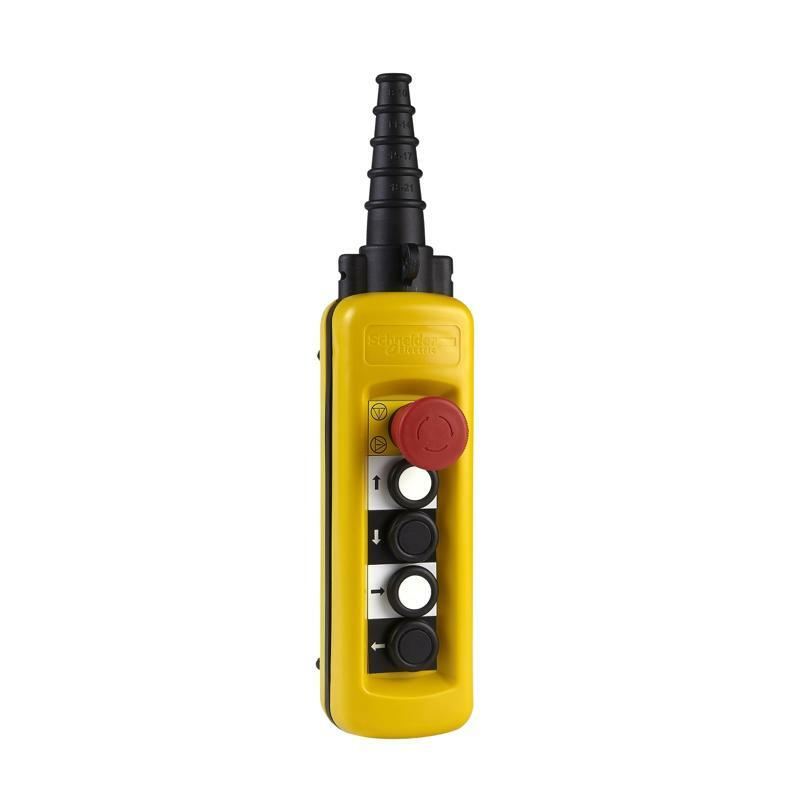

Кнопковый ПОСТ Xaca4813
- Экологическая эффективность продукта
Главная | |
---|---|
Серия продукта | Harmony XAC |
Тип изделия или компонента | Подвесная станция управления |
Название устройства | XACA |
Дополнительная информация | |
Тип станции управления | С двойной изоляцией |
Материал корпуса | Полипропилен |
Тип электрической схемы | Цепь управления |
Тип шкафа | Полностью готов к использованию |
Область применения станции управления | Управление односкоростным двигателем тали |
Состав станции управления | 4 кнопки + 1 аварийная остановка |
Тип кнопки управления | Первая кнопка 1 нормально закрытая + 1 нормально открытая поднять, медленно Вторая кнопка 1 нормально закрытая + 1 нормально открытая ниже, медленно Кнопка стоп Ø 40 мм 1 нормально закрытая фиксация Четвертая кнопка 1 нормально закрытая + 1 нормально открытый влево, медленно Третья кнопка 1 нормально закрытый + 1 нормально открытый вправо, медленно |
Совместимость продуктов | ZB2BE102 для аварийной остановки ZB2BE102 + ZB2BE101 для каждого направления |
Механическая взаимоблокировка | С механической блокировкой между парами |
Цветовой станции управления | Желтый |
Клеммы подключения | Винтовой зажим, 1 x 0.5...1 x 2.5 мм² без кабельного наконечника Винтовой зажим, 1 x 0.5...2 x 1.5 мм² с кабельным наконечником |
Стандарты | МЭК 60947-5-1 CSA C22.2 № 14 UL 508 EN/EC 60204-32 |
Сертификация изделия | GOST CCC |
Защитная обработка | TH |
Рабочая температура окружающей среды | -25…70 °C |
Температура окружающего воздуха для собрать | -40…70 °C |
Виброустойчивость | 15 gn (f= 10…500 Гц) в соответствии с МЭК 60068-2-6 |
Ударопрочность | 100 gn в соответствии с МЭК 60068-2-27 |
Категория перенапряжения | Класс II в соответствии с МЭК 61140 |
Степень защиты | IP65 в соответствии с МЭК 60529 |
Степень ударозащиты | IK08 в соответствии с EN 50102 |
Механическая износостойкость | 1000000 циклов |
Кабельный ввод | Резиновая втулка со ступенчатым входом 8…26 мм |
Кодовое обозначение контакта | A600 AC-15, Ue = 240 В, Ie = 3 А в соответствии с МЭК 60947-5 -1 приложение A A600 AC-15, Ue = 600 В, Ie = 1,2 А в соответствии с МЭК 60947-5-1 приложение A Q600 DC-13, Ue = 250 В, Ie = 0,27 А в соответствии с МЭК 60947-5-1 приложение A Q600 DC-13, Ue = 600 В, Ie = 0,1 А в соответствии с МЭК 60947-5-1 приложение A |
[Ithe] условный тепловой ток в оболочке | 10 А |
[Ui] номинальное напряжение изоляции | 600 В (степень загрязнения 3) |
[Uimp] номинальное импульсное выдерживаемое напряжение | 6 кВ в соответствии с МЭК 60947-1 |
Работа контакта | Медленное размыкание |
Максимальное сопротивление на клеммах | 25 МОм |
Усилие срабатывания | 13 Н кнопка 8 Н аварийная остановка |
Защита от короткого замыкания | 10 А предохранитель вследствие патрон предохранитель тип gG |
Номинальная рабочая мощность [Вт] | 40 В DC-13 для 1000000 циклов, производительность <60 цикл/мин на 120 В, коэффициент нагрузки = 0,5 (индуктивная нагрузка) в соответствии с МЭК 60947-5-1 приложение C 48 В DC-13 для 1000000 циклов, производительность <60 цикл/мин на 48 В, коэффициент нагрузки = 0,5 (индуктивная нагрузка) в соответствии с МЭК 60947-5-1 приложение C 65 В DC-13 для 1000000 циклов, производительность <60 цикл/мин на 24 В, коэффициент нагрузки = 0 ,5 (индуктивная нагрузка) в соответствии с МЭК 60947-5-1 приложение C |
Описание клемм ISO n°1 | (11-12)NC (13-14)NO |
Описание клемм ISO n°2 | (11-12)NC |
Идентификатор клеммы | (11-12)NC (13-14)NO |
Масса нетто | 0,815 кг |
Упаковочная единица | |
Тип 1 упаковки | PCE |
Количество единиц в 1 упаковке | 1 |
Высота 1 упаковки | 10,000 см |
Ширина 1 упаковки | 11,000 см |
Длина 1 упаковки | 52,000 см |
Вес 1 упаковки | 847,500 г |
Тип 2 упаковки | S04 |
Количество единиц в 2 упаковке | 6 |
Высота 2 упаковки | 30 см |
Ширина 2 упаковки | 40 см |
Длина 2 упаковки | 60 см |
Вес 2 упаковки | 5,740 кг |
Тип 3 упаковки | P06 |
Количество единиц в 3 упаковке | 24 |
Высота 3 упаковки | 75,000 см |
Ширина 3 упаковки | 80,000 см |
Длина 3 упаковки | 60,000 см |
Вес 3 упаковки | 30,960 кг |
Гарантия | |
Гарантия | 18 месяцев |
