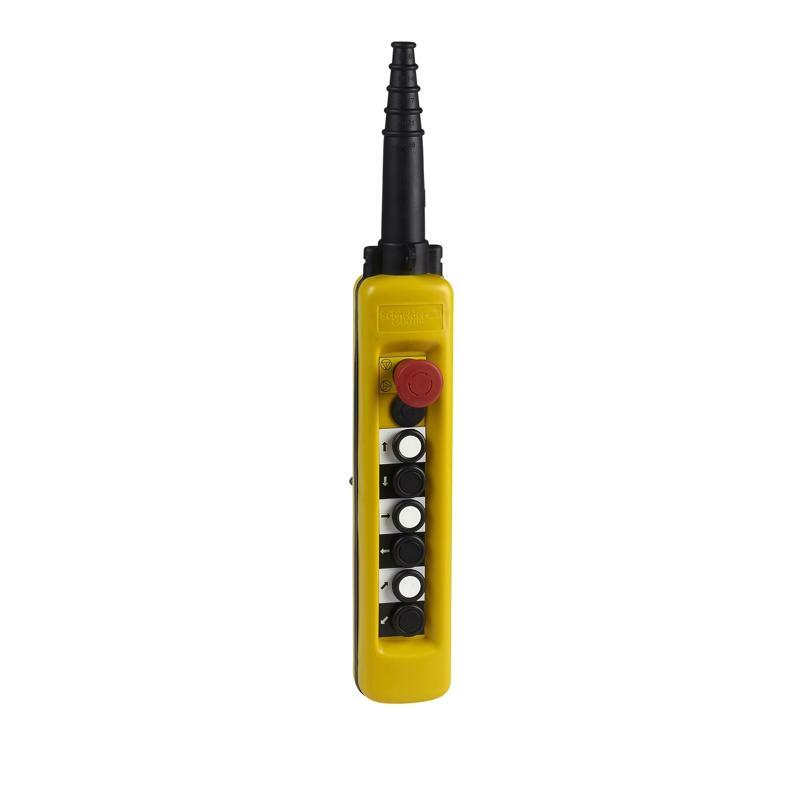

Кнопковый ПОСТ Xaca6813
- Экологическая эффективность продукта
| Главная | |
|---|---|
| Серия продукта | Harmony XAC |
| Тип изделия или компонента | Подвесная станция управления |
| Название устройства | XACA |
| Дополнительная информация | |
| Тип станции управления | С двойной изоляцией |
| Материал корпуса | Полипропилен |
| Тип электрической схемы | Цепь управления |
| Тип шкафа | Полностью готов к использованию |
| Область применения станции управления | Управление односкоростным двигателем тали |
| Состав станции управления | 6 кнопок + 1 аварийная остановка |
| Тип кнопки управления | Первая кнопка 1 нормально закрытая + 1 нормально открытая поднять, медленно Вторая кнопка 1 нормально закрытая + 1 нормально открытая ниже, медленно Кнопка стоп Ø 40 мм 1 нормально закрытая фиксация Четвертая кнопка 1 нормально закрытая + 1 нормально открытый влево, медленно Третья кнопка 1 нормально закрытый + 1 нормально открытый вправо, медленно Пятая кнопка 1 нормально закрытый + 1 нормально открытый вперед медленно Шестая кнопка 1 нормально закрыта + 1 нормально открытый назад, медленно |
| Совместимость продуктов | ZB2BE102 для аварийной остановки ZB2BE102 + ZB2BE101 для каждого направления |
| Механическая взаимоблокировка | С механической блокировкой между парами |
| Цвет станции управления | Желтый |
| Клеммы подключения | Винтовой зажим, 1 x 0.5...1 x 2.5 мм² без кабельного наконечника Винтовый зажим, 1 x 0.5...2 x 1.5 мм² с кабельным наконечником |
| Стандарты | UL 508 МЭК 60947-5-1 EN/EC 60204-32 CSA C22.2 № 14 |
| Сертификация изделия | GOST CCC |
| Защитная обработка | TH |
| Рабочая температура окружающей среды | -25…70 °C |
| Температура окружающего воздуха для собрать | -40…70 °C |
| Виброустойчивость | 15 gn ( f= 10…500 Гц) в соответствии с МЭК 60068-2-6 |
| Ударопрочность | 100 gn в соответствии с МЭК 60068-2-27 |
| Категория перенапряжения | Класс II в соответствии с МЭК 61140 |
| Степень защиты | IP65 в соответствии с МЭК 60529 |
| Степень ударозащиты | IK08 в соответствии с EN 50102 |
| Механическая износостойкость | 1000000 циклов |
| Кабельный ввод | Резиновая втулка со ступенчатым входом 8…26 мм |
| Кодовое обозначение контакта | A600 AC-15, Ue = 240 В, Ie = 3 А в соответствии с МЭК 60947-5-1 приложение A A600 AC-15, Ue = 600 В , Ie = 1,2 А в соответствии с МЭК 60947-5-1 приложение A Q600 DC-13, Ue = 250 В, Ie = 0,27 А в соответствии с МЭК 60947-5-1 приложение A |
| [Ithe] условный тепловой ток в оболочке | 10 А |
| [Ui] номинальное напряжение изоляции | 600 В (степень загрязнения 3) |
| [Uimp] номинальное импульсное выдерживаемое напряжение | 6 кВ в соответствии с МЭК 60947-1 |
| Работа контакта | Медленное размыкание |
| Максимальное сопротивление на клеммах | 25 МОм |
| Усилие срабатывания | 13Н кнопка 8Н аварийная остановка |
| Защита от короткого замыкания | 10 А предохранитель в результате патрон предохранитель тип gG |
| Номинальная рабочая мощность [Вт] | 40 В DC-13 для 1000000 циклов, производительность <60 цикл/мин на 120 В, коэффициент нагрузки = 0,5 ( индуктивная нагрузка) в соответствии с МЭК 60947-5-1 приложение C 48 В DC-13 для 1000000 циклов, производительность <60 цикл/мин на 48 В, коэффициент нагрузки = 0,5 (индуктивная нагрузка) в соответствии с МЭК 60947 -5-1 приложение C 65 В DC-13 для 1000000 циклов, производительность <60 цикл/мин на 24 В, коэффициент нагрузки = 0,5 (индуктивная нагрузка) в соответствии с МЭК 60947-5-1 приложение C |
| Описание клемм ISO n°1 | (13-14)NO (11-12)NC |
| Описание клемм ISO n°2 | (11-12)NC |
| Идентификатор клеммы | (13 -14)NO (11-12)NC |
| Масса нетто | 0,935 кг |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 10,000 см |
| Ширина 1 упаковки | 11,000 см |
| Длина 1 упаковки | 70,000 см |
| Вес 1 упаковки | 1,246 кг |
| Тип 2 упаковки | P06 |
| Количество единиц в 2 упаковке | 25 |
| Высота 2 упаковки | 75,000 см |
| Ширина 2 упаковки | 60,000 см |
| Длина 2 упаковки | 80,000 см |
| Вес 2 упаковки | 39,142 кг |
| Гарантия | |
| Гарантия | 18 месяцев |
