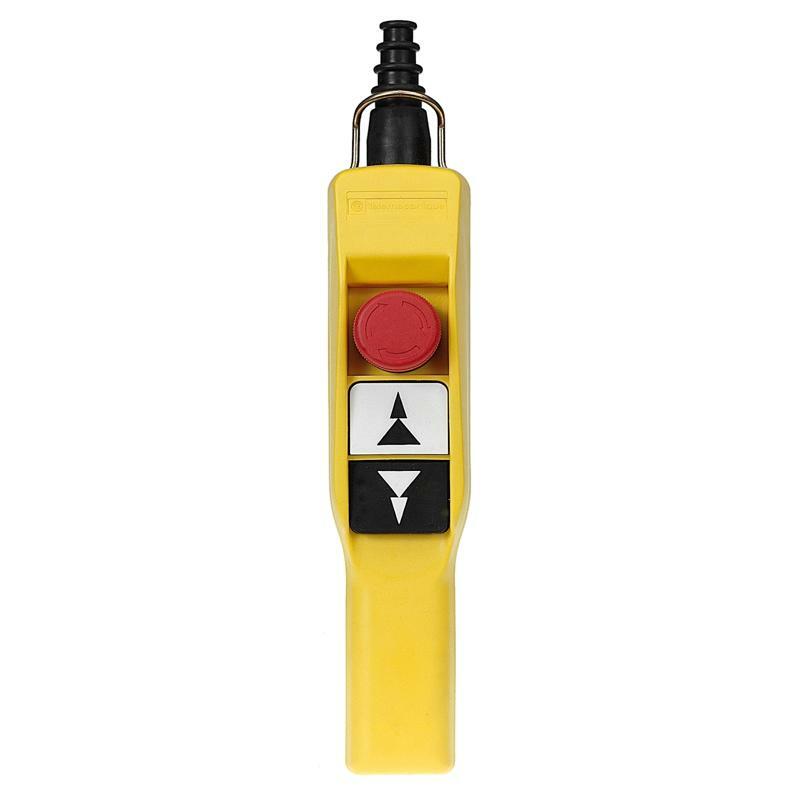

Подвесная станция
- Экологическая эффективность продукта
| Главная | |
|---|---|
| Серия продукта | Harmony XAC |
| Тип изделия или компонента | Подвесная станция управления |
| Название устройства | Рукоятка XACA |
| Дополнительная информация | |
| Тип станции управления | С двойной изоляцией |
| Материал корпуса | Полипропилен |
| Тип управления | Интуитивно понятный |
| Тип электрической схемы | Цепь управления |
| Тип шкафа | Полностью готов к использованию |
| Область применения станции управления | Управление 2-скоростным двигателем тали |
| Состав станции управления | 2 кнопки + 1 кнопка аварийной остановки |
| Тип кнопки управления | Кнопка стоп Ø 30 мм 1 нормально закрытая фиксация Первая кнопка 2 нормально открытых (2 шага ) подъем, медленно-быстрый Вторая кнопка 2 нормально открытых (2 шага) опускания, медленно-быстрое |
| Совместимость продуктов | ZB2BE102 для аварийной остановки ZB2BE101 + ZB2BE201 для каждого направления |
| Механическая взаимоблокировка | С механической блокировкой |
| Цветной станции управления | Желтый |
| Клеммы подключения | Винтовой зажим, 1 x 2.5 мм² С или без кабельного наконечника Винтовой зажим, 2 x 1.5 мм² С или без кабельного наконечника |
| Стандарты | МЭК 60947-5-1 CSA C22.2 № 14 UL 508 EN/EC 60204-32 |
| Сертификация изделия | UL CSA |
| Защитная обработка | TH |
| Рабочая температура окружающей среды | -25…70° C |
| Температура окружающего воздуха для собрать | -40…70 °C |
| Виброустойчивость | 15 gn (f= 10…500 Гц) в соответствии с МЭК 60068-2-6 |
| Ударопрочность | 100 gn в соответствии с МЭК 60068-2-27 |
| Категория перенапряжения | Класс II в соответствии с МЭК 61140 |
| Степень защиты | IP65 в соответствии с МЭК 60529 |
| Степень ударозащиты | IK08 в соответствии с EN 50102 |
| Механическая износостойкость | 1000000 циклов |
| Кабельный ввод | Резиновая втулка со ступенчатым входом 7…15 мм |
| Кодовое обозначение контакта | A600 AC-15, Ue = 240 В, Ie = 3 А в соответствии с МЭК 60947-5-1 приложение A A600 AC-15, Ue = 600 В, Ie = 1,2 А в соответствии с МЭК 60947-5-1 приложение A Q600 DC-13, Ue = 250 В, Ie = 0,27 А в соответствии с МЭК 60947- 5-1 приложение A Q600 DC-13, Ue = 600 В, Ie = 0,1 А в соответствии с МЭК 60947-5-1 приложение A |
| [ Ithe] условный тепловой ток в оболочке | 10 А |
| [Ui] номинальное напряжение изоляции | 600 В (степень загрязнения 3) в соответствии с МЭК 60947-1 |
| [Uimp] номинальное импульсное выдерживаемое напряжение | 6 кВ в соответствии с МЭК 60947-1 |
| Работа контакта | В шахматном порядке Медленное размыкание |
| Максимальное сопротивление на клеммах | 25 МОм |
| Усилие срабатывания | 13…15 Н |
| Защита от короткого замыкания | 10 А предохранитель вследствие патрон предохранитель тип gG |
| Номинальная рабочая мощность [Вт] | 40 В DC-13 для 1000000 циклов, производительность <60 цикл/мин на 120 В, коэффициент нагрузки = 0,5 (индуктивная нагрузка) в соответствии с МЭК 60947-5-1 приложение C 48 В DC-13 для 1000000 циклов, производительность <60 цикл/мин на 48 В, коэффициент нагрузки = 0,5 (индуктивная нагрузка) в соответствии с МЭК 60947-5-1 приложение C 65 В DC-13 для 1000000 циклов, производительность <60 цикл/мин на 24 В, коэффициент нагрузки = 0,5 ( индуктивная нагрузка) в соответствии с МЭК 60947-5-1 приложение C |
| Описание клемм ISO n°1 | (23-24)NO_CL (13-14)NO |
| Описание клемм ISO n°2 | (11-12)NC |
| Идентификатор клеммы | (11-12)NC (13-14)NO |
| Масса нетто | 0,36 кг |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 7,700 см |
| Ширина 1 упаковки | 11,800 см |
| Длина 1 упаковки | 34,100 см |
| Вес 1 упаковки | 363,000 г |
| Тип 2 упаковки | S03 |
| Количество единиц в 2 упаковке | 15 |
| Высота 2 упаковки | 30,000 см |
| Ширина 2 упаковки | 30,000 см |
| Длина 2 упаковки | 40,000 см |
| Вес 2 упаковки | 5,935 кг |
| Тип 3 упаковки | P06 |
| Количество единиц в 3 упаковке | 120 |
| Высота 3 упаковки | 75,000 см |
| Ширина 3 упаковки | 60,000 см |
| Длина 3 упаковки | 80,000 см |
| Вес 3 упаковки | 58,124 кг |
| Гарантия | |
| Гарантия | 18 месяцев |
