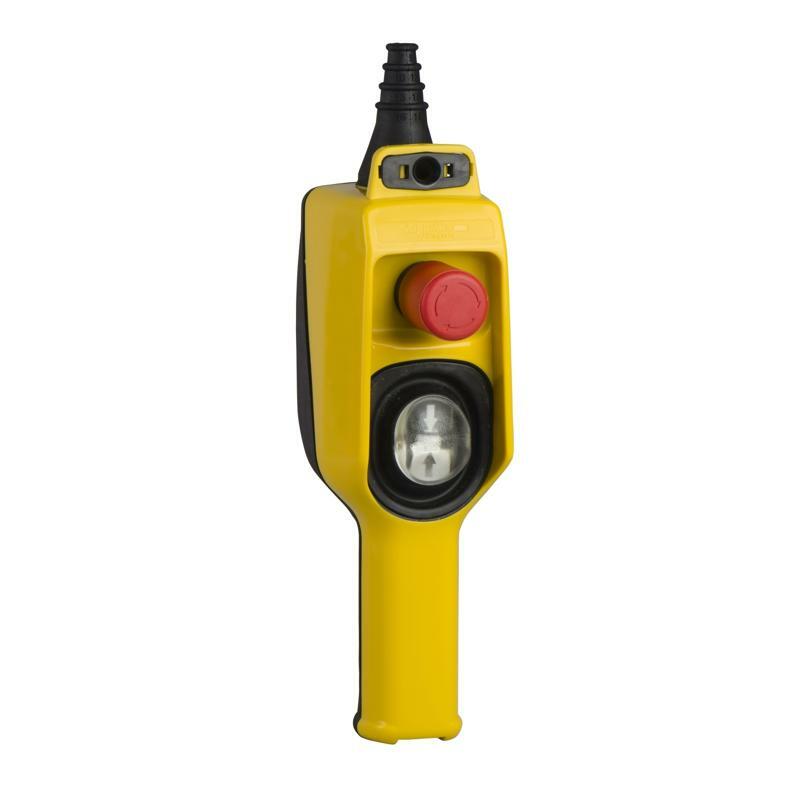

Подвесной ПОСТ управления Xacd24A0105
| Главная | |
|---|---|
| Серия продукта | Harmony XAC |
| Тип изделия или компонента | Подвесная станция управления |
| Название устройства | XACD |
| Дополнительная информация | |
| Тип станции управления | С двойной изоляцией |
| Материал корпуса | Полипропилен |
| Тип управления | Интуитивно понятный |
| Тип электрической схемы | Цепь управления |
| Тип шкафа | Полностью готов к использованию |
| Область применения станции управления | Управление односкоростным двигателем тали |
| Тип пускателя двигателя | Реверсивный |
| Состав станции управления | 1 2-направленная кнопка + 1 аварийная остановка |
| Тип кнопки управления | Кнопка аварийной остановки Ø 30 мм 1 нормально закрытый спусковой механизм Первая кнопка направления 1 нормально закрытая + 1 нормально открытая поднять, медленно Вторая кнопка направления 1 нормально закрытая + 1 нормально открытая ниже, медленно |
| Совместимость продуктов | ZB2BE102 для аварийной остановки ZB2BE102 + ZB2BE101 для каждого направления |
| Механическое взаимоблокировка | С механической блокировкой |
| Цвет станции управления | Желтый |
| Клеммы подключения | Винтовый зажим, 1 x 2.5 мм² С или без кабельного наконечника Винтовый зажим, 2 x 1.5 мм² С или без кабельного наконечника |
| Стандарты | CSA C22.2 № 14 МЭК 60947-5-5 EN/ISO 13850: 2006 EN/EC 60204-32 UL 508 МЭК 60947-5-1 |
| Сертификация изделия | GOST |
| Защитная обработка | TH |
| Рабочая температура окружающей среды | -25…70 °C |
| Температура окружающего воздуха для собир | -40…70 °C |
| Виброустойчивость | 15 gn (f= 10 …500 Гц) в соответствии с МЭК 60068-2-6 |
| Ударопрочность | 70 gn в соответствии с МЭК 60068-2-27 |
| Категория перенапряжения | Класс II в соответствии с МЭК 61140 |
| Степень защиты | IP65 в соответствии с МЭК 60529 |
| Степень ударозащиты | IK08 в соответствии с EN 50102 |
| Механическая износостойкость | 3000000 циклов |
| Кабельный ввод | Резиновая втулка со ступенчатым входом 7…18 мм |
| Кодовое обозначение контакта | A600 AC-15, Ue = 240 В, Ie = 3 А в соответствии с МЭК 60947-5-1 приложение A A600 AC-15, Ue = 600 В, Ie = 1,2 А в соответствии с МЭК 60947-5-1 приложение A Q600 DC-13, Ue = 250 В, Ie = 0,27 А в соответствии с МЭК 60947-5-1 приложение A Q600 DC -13, Ue = 600 В, Ie = 0,1 А в соответствии с МЭК 60947-5-1 приложение A |
| [Ithe] условный тепловой ток в оболочке | 10 А |
| [Ui] номинальное напряжение изоляции | 600 В (степень загрязнения 3) в соответствии с МЭК 60947-1 |
| [Uimp] номинальное импульсное выдерживаемое напряжение | 6 кВ в соответствии с МЭК 60947-1 |
| Работа контакта | Медленное размыкание |
| Максимальное сопротивление на клеммах | 25 МОм |
| Усилие срабатывания | 16 Н |
| Защита от короткого замыкания | 10 А предохранитель вследствие патрон предохранитель тип gG |
| Номинальная рабочая мощность [Вт] | 40 В DC-13 для 1000000 циклов, производительность <60 цикл/мин на 120 В, коэффициент нагрузки = 0,5 (индуктивная нагрузка) в соответствии с МЭК 60947-5-1 приложение C 48 В DC-13 для 1000000 циклов, производительность <60 цикл/мин на 48 В, коэффициент нагрузки = 0,5 (индуктивная нагрузка) в соответствии с МЭК 60947-5-1 приложение C 65 В DC-13 для 1000000 циклов, производительность <60 цикл/мин на 24 В, коэффициент нагрузки = 0,5 (индуктивная нагрузка) в соответствии с МЭК 60947-5-1 приложение C |
| Описание клемм ISO n°1 | (13-14)NO (11-12)NC |
| Описание клемм ISO n°2 | (11-12)NC |
| Идентификатор клеммы | (11-12)NC (13-14)NO |
| Масса нетто | 0,425 кг |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 9,1 см |
| Ширина 1 упаковки | 12,3 см |
| Длина 1 упаковки | 31,5 см |
| Вес 1 упаковки | 540,0 г |
| Тип 2 упаковки | S02 |
| Количество единиц в 2 упаковке | 3 |
| Высота 2 упаковки | 15,0 см |
| Ширина 2 упаковки | 30,0 см |
| Длина 2 упаковки | 40,0 см |
| Вес 2 упаковки | 1,956 кг |
| Гарантия | |
| Гарантия | 18 месяцев |
