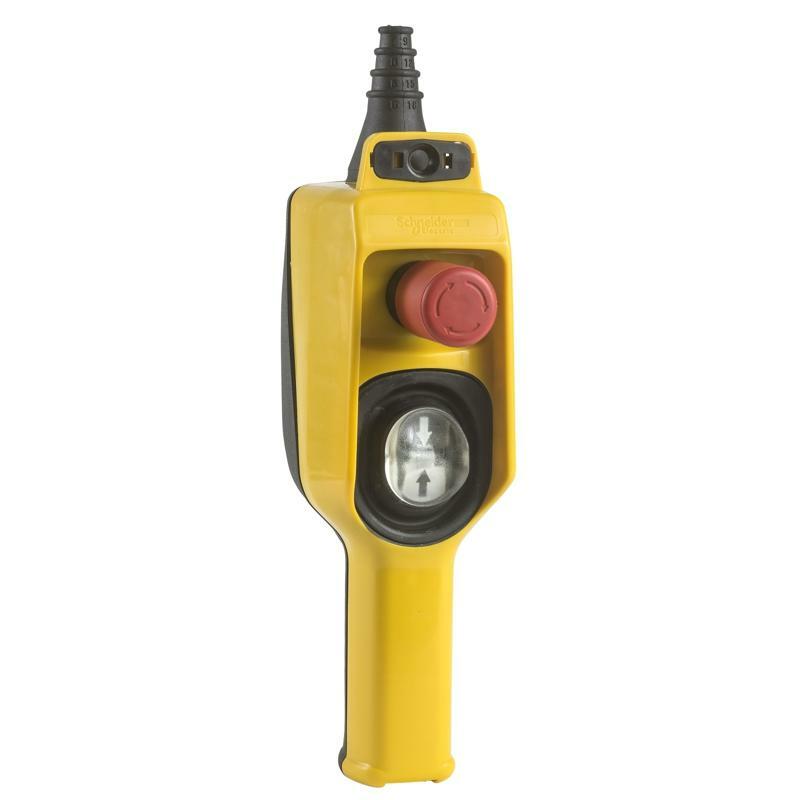

Подвесной ПОСТ управления
| Главная | |
|---|---|
| Серия продукта | Harmony XAC |
| Тип изделия или компонента | Подвесная станция управления |
| Название устройства | XACD |
| Дополнительная информация | |
| Тип станции управления | С двойной изоляцией |
| Материал корпуса | Полипропилен |
| Тип управления | Интуитивно понятный |
| Тип электрической схемы | Круг подачи питания |
| Тип шкафа | Полностью готов к использованию |
| Область применения станции управления | Управление 2-скоростным двигателем тали |
| Тип пускателя двигателя | Реверсивный |
| Состав станции управления | 1 2-направленная кнопка + 1 аварийная остановка |
| Тип кнопки управления | Кнопка аварийной остановки Ø 30 мм 3 нормально закрытых спусковой механизм Первая кнопка направления 2-полюсный подъем, медленно-быстрый Вторая кнопка направления 2-полюсное опускание, медленно-быстрое |
| Совместимость продуктов | XEDS3231 для реверсирования XENT1991 для аварийной остановки |
| Механическая взаимоблокировка | С механической блокировкой |
| Цвет станции управления | Желтый |
| Клеммы подключения | Винтовый зажим, 1 x 2.5 мм² С или без кабельного наконечника Винтовый зажим, 2 x 1.5 мм² С или без кабельного наконечника |
| Стандарты | CSA C22.2 № 14 МЭК 60947-5-1 EN/EC 60204-32 МЭК 60947-5-5 EN/ISO 13850: 2006 UL 508 |
| Защитная обработка | TH |
| Рабочая температура окружающей среды | -25…70 °C |
| Температура окружающего воздуха для собрать | -40…70 °C |
| Виброустойчивость | 15 gn (f= 10…500 Гц) в соответствии с МЭК 60068-2-6 |
| Ударопрочность | 70 gn в соответствии с МЭК 60068-2-27 |
| Категория перенапряжения | Класс II в соответствии с МЭК 61140 |
| Степень защиты | IP65 в соответствии с МЭК 60529 |
| Степень ударозащиты | IK08 в соответствии с EN 50102 |
| Механическая износостойкость | 3000000 циклов |
| Кабельный ввод | Резиновая втулка со ступенчатым входом 7…18 мм |
| [Ithe] условный тепловой ток в оболочке | 10 А XENT.... 16 А XEDS.... |
| [Ui] номинальное напряжение изоляции | 500 В (степень загрязнения 3) в соответствии с МЭК 60947-1 Контакт аварийной остановки: 400 В (степень загрязнения 3) |
| [Uimp] номинальное импульсное выдерживаемое напряжение | 6 кВ в соответствии с МЭК 60947-1 4 кВ контакт аварийной остановки |
| Работа контакта | Мгновенное действие |
| Усилие срабатывания | 31 Н |
| Защита от короткого замыкания | 6 А предохранитель вследствие патрон предохранитель тип aM |
| Номинальная рабочая мощность [Вт] | 2200 В AC-3 на 400 В в соответствии с МЭК 60947-3 приложение A 2200 В AC-4 на 400 В в соответствии с МЭК 60947-3 приложение A 3000 В AC-23B на 400 В |
| Электрическая износостойкость | 1000000 циклов AC-3, 2200 В на 400 В, производительность <10 цикл/мин, коэффициент нагрузки = 0,4 в соответствии с МЭК 60947-3 приложение A 1000000 циклов AC-4, 2200 В на 400 В, производительность <10 цикл/мин, коэффициент нагрузки = 0,4 в соответствии с МЭК 60947-3 приложение A |
| Описание клемм ISO n°1 | (3-4)P (5-6)P (R1-R2)RP (9-10)P (1-2)P (7-8)P (11-12)P (R3-R4)RP |
| Описание клемм ISO n°2 | (11-12)NC (31-32 )NC (21-22)NC |
| Идентификатор клеммы | (13-14)NO (11-12) NC |
| Масса нетто | 0,42 кг |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 9,0 см |
| Ширина 1 упаковки | 12,3 см |
| Длина 1 упаковки | 31,5 см |
| Вес 1 упаковка | 597,0 г |
| Тип 2 упаковки | S02 |
| Количество единиц в 2 упаковке | 3 |
| Высота 2 упаковки | 15,0 см |
| Ширина 2 упаковки | 30,0 см |
| Длина 2 упаковки | 40,0 см |
| Вес 2 упаковки | 2,129 кг |
| Гарантия | |
| Гарантия | 18 месяцев |
