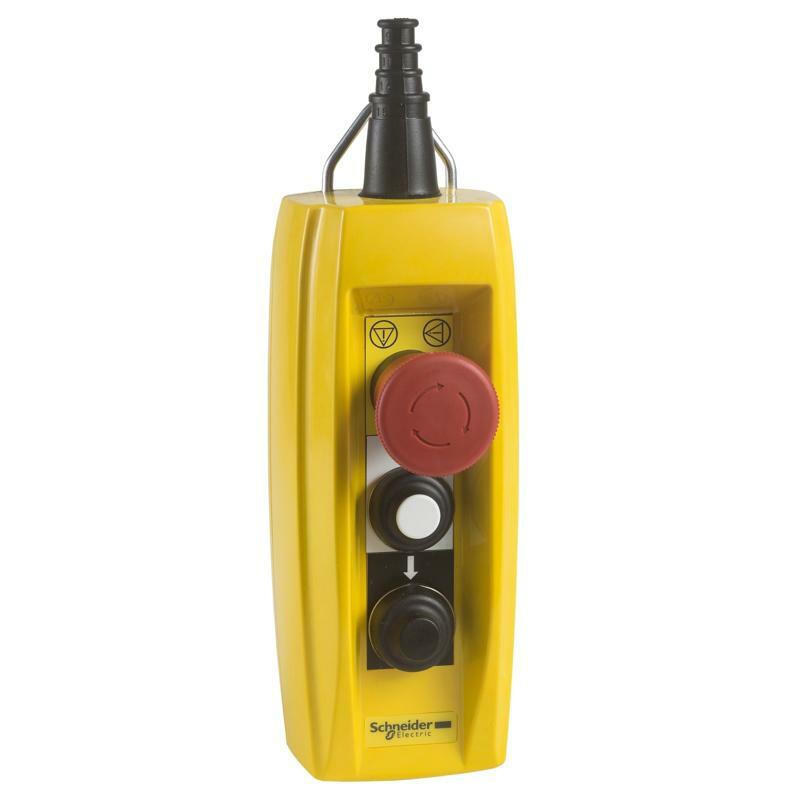

Под. станция 2 кнопки+авар.зуп. Xacb3191
| Главная | |
|---|---|
| Серия продукта | Harmony XAC |
| Тип изделия или компонента | Подвесная станция управления |
| Название устройства | XACB |
| Дополнительная информация | |
| Тип станции управления | С двойной изоляцией |
| Материал корпуса | Армированный стеклом полиэстер |
| Тип электрической схемы | Круг подачи питания |
| Тип шкафа | Полностью готов к использованию |
| Область применения станции управления | Управление односкоростным двигателем тали |
| Состав станции управления | 2 кнопки + 1 кнопка аварийной остановки |
| Тип кнопки управления | Кнопка стоп Ø 40 мм 3 нормально закрытых фиксация Первая кнопка 2-полюсная поднять, медленно Вторая кнопка 2-полюсная ниже, медленно |
| Совместимость продуктов | XESD1191 для реверсирования XACS499 для аварийной остановки |
| Механическая взаимоблокировка | С механической блокировкой |
| Цветовой станции управления | Желтый |
| Клеммы подключения | Винтовой зажим, 1 x 2.5 мм² С или без кабельного наконечника Винтовой зажим, 2 x 1.5 мм² С или без кабельного наконечника |
| Стандарты | МЭК 60947-5- 1 МЭК 60204-32 CSA C22.2 № 14 |
| Сертификация изделия | CSA type 4 |
| Защитная обработка | TH |
| Рабочая температура окружающей среды | -25…70 °C |
| Температура окружающего воздуха для сож | -40…70 °C |
| Виброустойчивость | 15 gn (f= 10…500 Гц) в соответствии с МЭК 60068-2-6 |
| Ударопрочность | 100 gn в соответствии с МЭК 60068 -2-27 |
| Категория перенапряжения | Класс II в соответствии с МЭК 61140 |
| Степень защиты | IP65 в соответствии с МЭК 60529 |
| Механическая износостойкость | 1000000 циклов |
| Кабельный ввод | Резиновая втулка со ступенчатым входом 10…22 мм |
| [Ithe] условный тепловой ток в оболочке | 12 А |
| [Ui] номинальное напряжение изоляции | Контакт аварийной остановки: 400 В (степень загрязнения 3) в соответствии с МЭК 60947-1 600 В соответственно к CSA |
| [Uimp] номинальное импульсное выдерживаемое напряжение | 6 кВ в соответствии с МЭК 60947-1 |
| Работа контакта | Мгновенное действие |
| Усилие срабатывания | 17 Н кнопка 40 Н аварийная остановка |
| Защита от короткого замыкания | 10 А предохранитель вследствие патрон предохранитель тип aM |
| Номинальная мощность [л.с. .] | 2 л.с на 240 В, CSA сертифицирован 3 л.с на 600 В, CSA сертифицирован 5 л.с на 400 В, CSA сертифицирован |
| Номинальная рабочая мощность [Вт] | 2200 В AC-3 на 240 В в соответствии с МЭК 60947-3 приложение A 2200 В AC-3 на 400 В в соответствии с МЭК 60947-3 приложение A 2200 В AC-4 на 240 В в соответствии с МЭК 60947-3 приложение A 2200 В AC-4 на 400 В в соответствии с МЭК 60947-3 приложение A |
| Электрическая износостойкость | 300000 циклов AC-3, 2200 В на 240 В, производительность <10 цикл/мин, коэффициент нагрузки = 0,4 в соответствии с МЭК 60947-3 приложение A 300000 циклов AC-3, 2200 В на 400 В, производительность <10 цикл/мин, коэффициент нагрузки = 0,4 в соответствии с МЭК 60947-3 приложение A 300000 циклов AC -4, 2200 В на 240 В, производительность <10 цикл/мин, коэффициент нагрузки = 0,4 в соответствии с МЭК 60947-3 приложение A 300000 циклов AC-4, 2200 В на 400 В, производительность <10 цикл /мин, коэффициент нагрузки = 0,4 в соответствии с МЭК 60947-3 приложение A 500000 циклов AC-3, 1500 В на 240 В, производительность <10 цикл/мин, коэффициент нагрузки = 0,4 в соответствии с МЭК 60947 -3 приложение A<5 /500000 циклов AC-4, 1500 В на 240 В, производительность <10 цикл/мин, коэффициент нагрузки = 0,4 в соответствии с МЭК 60947-3 приложение A 800000 циклов AC-3 , 1500 В на 400 В, производительность <10 цикл/мин, коэффициент нагрузки = 0,4 в соответствии с МЭК 60947-3 приложение A 800000 циклов AC-4, 1500 В на 400 В, производительность <10 цикл/мин , коэффициент нагрузки = 0,4 в соответствии с МЭК 60947-3 приложение A |
| Описание клемм ISO n°1 | (23-24)NO (43-44)NO (13-14)NO (33-34)NO |
| Описание клемм ISO n°2 | (21-22)NC (31-32)NC (11-12)NC |
| Идентификатор клеммы | (13-14)NO (11-12)NC |
| Масса нетто | 0,94 кг |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 10,500 см |
| Ширина 1 упаковки | 11,500 см |
| Длина 1 упаковки | 26,500 см |
| Вес 1 упаковки | 888,000 г |
| Тип 2 упаковки | S04 |
| Количество единиц в 2 упаковке | 12 |
| Высота 2 упаковки | 30,000 см |
| Ширина 2 упаковки | 40,000 см |
| Длина 2 упаковки | 60,000 см |
| Вес 2 упаковки | 11,302 кг |
| Гарантия | |
| Гарантия | 18 месяцев |
