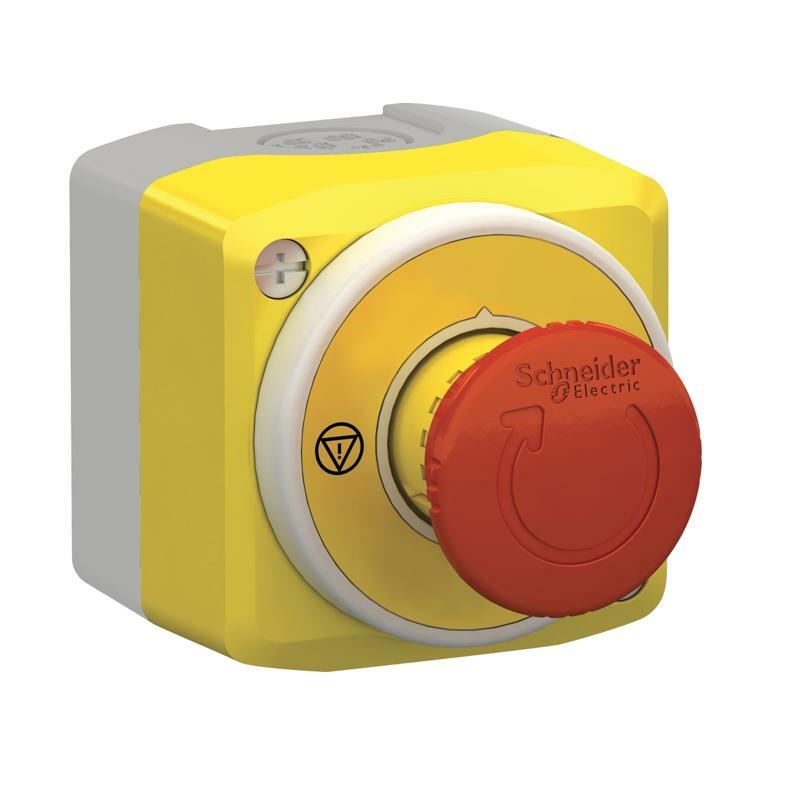

Кнопк.пост кольцо 24В бел.черв. 1нв+1нз
- Экологическая эффективность продукта
| Главная | |
|---|---|
| Серия продукта | Harmony XALK |
| Тип изделия или компонента | Станция управления в сборе |
| Название устройства | XALK |
| Назначение продукта | Для блоков управления и сигнализации XB5 Ø 22 мм |
| Область применения станции управления | Функция аварийного отключения Функция аварийной остановки |
| Цвет основы шкафа | Светло-серый (RAL 7035) |
| Цвет крышки | Желтый (RAL 1021) |
| Материал | Поликарбонат |
| Профиль устройства управления | 1 кнопка с грибовидной головкой |
| Описание исполнительного механизма | Красное без отметки 1 NO + 1 NC |
| Перезагрузка | Возвращается, чтобы отпустить |
| Состав станции управления | 1 кнопка с грибовидной головкой Ø 40 мм, красный 1 нормально открытый + 1 нормально закрытый |
| Работа контакта | Медленное размыкание |
| Дополнительная информация | |
| Кабельный ввод | 1 выбрасыватель для ввода кабеля 0…14 мм 2 отверстия для кабельного ввода Pg 13 и ISO M20 0…12 мм |
| Масса нетто | 0,180 кг |
| Класс электрической изоляции | Класс II в соответствии с МЭК 61140 |
| Сопротивление моющему аппарату высокого давления | 7000000 па на 55 °C, расстояние : 0.1 m |
| Принудительное размыкание | С в соответствии с МЭК 60947-5-1 приложение K |
| Рабочий ход | 1,5 мм (NC с изменением электрического состояния) 4,3 мм (общий ход) |
| Усилие срабатывания | 44 Н |
| Механическая износостойкость | 300000 циклов |
| Клеммы подключения | Винтовой зажим, <= 2 x 1.5 мм² с кабельным наконечником в соответствии с МЭК 60947-1 Винтовой зажим,>= 1 x 0.22 мм² без кабельного наконечника в соответствии с МЭК 60947 -1 |
| Момент затяжки | 0,8…1,2 Н.м в соответствии с МЭК 60947-1 |
| Форма головки винта | Крестовый совместимый с Philips № 1 отвертка Крестовый совместимый с позиционный № 1 отвертка Щелевой совместимый с плоской Ø 4 мм отвертка Щелевой совместимый с плоской Ø 5.5 мм отвертка |
| Материал контакта | Серебряный сплав (Ag/Ni) |
| Защита от короткого замыкания | 10 А плавкая вставка тип gG в соответствии с МЭК 60947-5-1 |
| [Ith] условный тепловой ток в открытом иск | 10 А в соответствии с МЭК 60947-5-1 |
| [Ui] номинальное напряжение изоляции | 600 В (степень загрязнения 3) в соответствии с МЭК 60947-1 |
| Устойчивость к электростатическому разряду | 4 кВ При контакте, на металлических частях в соответствии с МЭК 61000-4-2 8 кВ Через воздух, (на изолированных частях) в соответствии с МЭК 61000-4-2 |
| [Uimp] номинальное импульсное выдерживаемое напряжение | 6 кВ соответственно к МЭК 60947-1 |
| [Ie] номинальный рабочий ток | 3 А в 240 В, AC-15, A600 в соответствии с МЭК 60947-5- 1 6 А в 120 В, AC-15, A600 в соответствии с МЭК 60947-5-1 0,1 А в 600 В, DC-13, Q600 в соответствии с МЭК 60947-5-1<0,27 А в 250 В, DC-13, Q600 в соответствии с МЭК 60947-5-1 0,55 А в 125 В, DC-13, Q600 в соответствии с МЭК 60947-5-1 1,2 А в 600 В, AC-15, A600 в соответствии с МЭК 60947-5-1 |
| Электрическая износостойкость | 1000000 циклов, AC-15, 2 А на 230 В, производительность <3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C 1000000 циклов, AC-15, 3 А на 120 В, производительность <3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C 1000000 циклов, AC-15, 4 А на 24 В, производительность <3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C<1000000 циклов, DC-13, 0,2 А на 110 В, производительность <3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947- 5-1 приложение C 1000000 циклов, DC-13, 0,5 А на 24 В, производительность <3600 цикл/час, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C |
| Электрическая надежность | Λ <10exp(-6) на 5 В, 1 мА в соответствии с МЭК 60947-5-4 Λ <10exp(- 8) на 17 В, 5 мА в соответствии с МЭК 60947-5-4 |
| Окружающая среда | |
| Защитная обработка | TH |
| Температура окружающего воздуха для сож | -40…70 °C |
| Рабочая температура окружающей среды | -40…55 °C |
| Степень защиты | IP66 в соответствии с МЭК 60529 IP67 в соответствии с МЭК 60529 IP69 в соответствии с МЭК 60529 IP69K в соответствии с ISO 20653 Тип 13 в соответствии с UL 50E Тип 12 в соответствии с UL 50E Тип 4 в соответствии с UL 50E Тип 4X в соответствии с UL 50E |
| Степень ударозащиты | IK05 в соответствии с МЭК 62262 |
| Стандарты | CSA C22.2 № 14 МЭК 60947-5-1 МЭК 60947-5-4 UL 508 МЭК 60947-1 JIS C 4520 |
| Сертификация изделия | Внесен в реестр UL CSA |
| Виброустойчивость | 5 gn (f= 10…500 Гц) в соответствии с МЭК 60068-2-6 25 мм от пика к пику (f = 2…10 Гц) в соответствии с МЭК 60068-2-6 |
| Ударопрочность | 30 gn (продолжительность = 18 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-27 50 gn (продолжительность = 11 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-27 25 gn (продолжительность = 6 мс) для 1000 ударов на каждую ось согласно МЭК 6006 -2-27 |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 7,000 см |
| Ширина 1 упаковки | 7,000 см |
| Длина 1 упаковки | 9,800 см |
| Вес 1 упаковки | 189,000 г |
| Тип 2 упаковки | S03 |
| Количество единиц в 2 упаковке | 40 |
| Высота 2 упаковки | 30,000 см |
| Ширина 2 упаковки | 30,000 см |
| Длина 2 упаковки | 40,000 см |
| Вес 2 упаковки | 7,978 кг |
| Гарантия | |
| Гарантия | 18 месяцев |
