| Главная |
|---|
| Серия продукта | Harmony XALE |
|---|

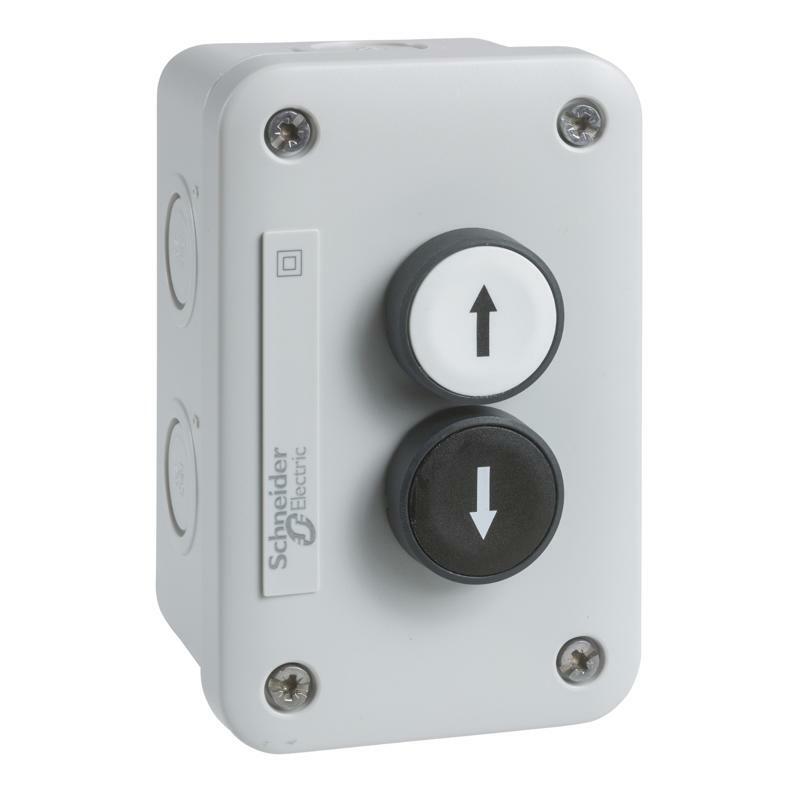

| Тип изделия или компонента | Станция управления в сборе |
|---|
| Название устройства | XALE |
|---|
| Назначение продукта | Для блоков управления и сигнализации XB7 Ø 22 мм |
|---|
| Область применения станции управления | Две функции |
|---|
| Цвет основы шкафа | Светло-серый (RAL 7035) |
|---|
| Цвет крышки | Светло-серый (RAL 7035) |
|---|
| Материал | ABS (акрилонитрил-бутадиен-стирол) |
|---|
| Степень защиты | IP54 в соответствии с МЭК 60529 |
|---|
| Состав станции управления | 1 кнопка скрытого монтажа, черный, возврат пружины 1 нормально открытый, белый стрелка вниз обозначение
1 кнопка скрытого монтажа, белый, возврат пружины 1 нормально открытый, черный стрелка вверх обозначение |
|---|
| Место маркировки | Маркировка на кнопке |
|---|
| Работа контакта | Медленное размыкание |
|---|
| Дополнительная информация |
|---|
| Кабельный ввод | 2 отверстия, момент затяжки: 20 мм
6 выходов для ISO M20 |
|---|
| Масса нетто | 0,145 кг |
|---|
| Маркирование | CE |
|---|
| Принудительное размыкание | Отсутствует |
|---|
| Защита от короткого замыкания | 4 А плавкая вставка тип gG в соответствии с МЭК 60947-5-1 |
|---|
| [Ui] номинальное напряжение изоляции | 250 В (степень загрязнения 3) в соответствии с МЭК 60947-1 |
|---|
| [Uimp] номинальное импульсное выдерживаемое напряжение | 4 кВ в соответствии с МЭК 60947-1 |
|---|
| [Ie] номинальный рабочий ток | 0,1 А в 250 В, DC-13, R300 в соответствии с МЭК 60947-5-1
0,22 А в 125 В, DC-13, R300 в соответствии с МЭК 60947-5-1
0,3 А в 240 В, AC-14, D300 в соответствии с МЭК 60947-5-1
0,6 А в 120 В, AC-14, D300 в соответствии с МЭК 60947-5-1 |
|---|
| Электрическая надежность | Λ <= 10exp(-6) на 17 В и 5 мА в соответствии с МЭК 60947-5-4 |
|---|
| Окружающая среда |
|---|
| Защитная обработка | TC |
|---|
| Температура окружающего воздуха для собрать | -40…70 °C |
|---|
| Рабочая температура окружающей среды | -25…55 °C |
|---|
| Класс защиты от поражения электрическим стру | Класс II в соответствии с МЭК 60536 |
|---|
| Степень ударозащиты | IK05 в соответствии с EN 50102 |
|---|
| Стандарты | МЭК 62208
МЭК 60947- 5-1
МЭК 60947-5-5
МЭК 60947-1 |
|---|
| Упаковочная единица |
|---|
| Тип 1 упаковки | PCE |
|---|
| Количество единиц в 1 упаковке | 1 |
|---|
| Высота 1 упаковки | 7,4 см |
|---|
| Ширина 1 упаковки | 10 см |
|---|
| Длина 1 упаковки | 14,8 см |
|---|
| Вес 1 упаковки | 153 г |
|---|
| Тип 2 упаковки | S03 |
|---|
| Количество единиц в 2 упаковке | 20 |
|---|
| Высота 2 упаковки | 30 см |
|---|
| Ширина 2 упаковки | 30 см |
|---|
| Длина 2 упаковки | 40 см |
|---|
| Вес 2 упаковки | 3,508 кг |
|---|
| Высота 3 упаковки | 77 см |
|---|
| Гарантия |
|---|
| Гарантия | 18 месяцев |
|---|
