| Серия продукта | Harmony XALE |
|---|

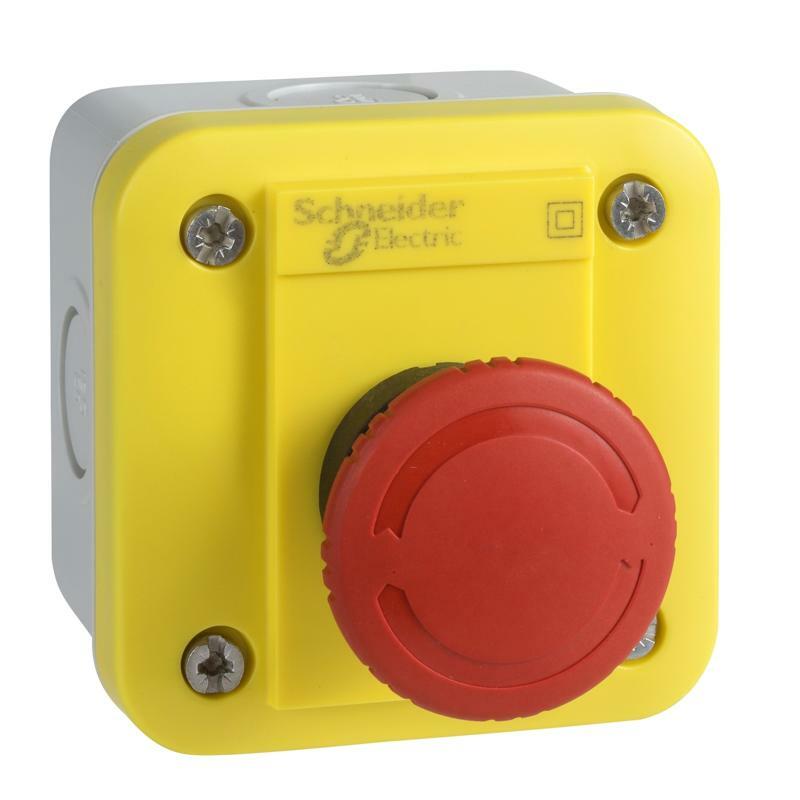

| Тип изделия или компонента | Станция управления в сборе |
|---|
| Название устройства | XALE |
|---|
| Назначение продукта | Для блоков управления и сигнализации XB7 Ø 22 мм |
|---|
| Область применения станции управления | Функция аварийного отключения |
|---|
| Цвет основы шкафа | Светло-серый (RAL 7035) |
|---|
| Цвет крышки | Желтый (RAL 1021) |
|---|
| Материал | ABS (акрилонитрил-бутадиен-стирол) |
|---|
| Степень защиты | IP54 в соответствии с МЭК 60529 |
|---|
| Состав станции управления | 1 кнопка с грибовидной головкой, красный, фиксация 1 нормально закрыт |
|---|
| Работа контакта | Медленное размыкание |
|---|
| Дополнительная информация |
|---|
| Кабельный ввод | 2 отверстия, момент затяжки: 16 мм
4 выхода для ISO M20 |
|---|
| Масса нетто | 0,11 кг |
|---|
| Маркирование | CE |
|---|
| Принудительное размыкание | С в соответствии с МЭК 60947-5-1 приложение K |
|---|
| Защита от короткого замыкания | 4 А плавкая вставка тип gG в соответствии с МЭК 60947-5-1 |
|---|
| [Ui] номинальное напряжение изоляции | 250 В (степень загрязнения 3) соответственно к МЭК 60947-1 |
|---|
| [Uimp] номинальное импульсное выдерживаемое напряжение | 4 кВ в соответствии с МЭК 60947-1 |
|---|
| [Ie] номинальный рабочий ток | 0,1 А в 250 В, DC-13, R300 в соответствии с МЭК 60947-5-1
0,22 А в 125 В , DC-13, R300 в соответствии с МЭК 60947-5-1<0 /0,3 А в 240 В, AC-14, D300 в соответствии с МЭК 60947-5-1<0 /0,6 А в 120 В , AC-14, D300 в соответствии с МЭК 60947-5-1 |
|---|
| Электрическая надежность | Λ <= 10exp(-6) на 17 В и 5 мА в соответствии с МЭК 60947-5-4 |
|---|
| Окружающая среда |
|---|
| Защитная обработка | TC |
|---|
| Температура окружающего воздуха для собрать | -40…70 °C |
|---|
| Рабочая температура окружающей среды | -25…55 °C |
|---|
| Класс защиты от поражения электрическим стру | Класс II в соответствии с МЭК 60536 |
|---|
| Степень ударозащиты | IK05 в соответствии с МЭК 62262 |
|---|
| Стандарты | МЭК 62208
МЭК 60947-5-1
МЭК 60947-1
МЭК 60947-5-5 |
|---|
| Упаковочная единица |
|---|
| Тип 1 упаковки | PCE |
|---|
| Количество единиц в 1 упаковке | 1 |
|---|
| Высота 1 упаковки | 9,8 см |
|---|
| Ширина 1 упаковки | 8,5 см |
|---|
| Длина 1 упаковки | 11,6 см |
|---|
| Вес 1 упаковки | 128,0 г |
|---|
| Тип 2 упаковки | S03 |
|---|
| Количество единиц в 2 упаковке | 25 |
|---|
| Высота 2 упаковки | 30,0 см |
|---|
| Ширина 2 упаковки | 30,0 см |
|---|
| Длина 2 упаковки | 40,0 см |
|---|
| Вес 2 упаковки | 3,699 кг |
|---|
| Гарантия |
|---|
| Гарантия | 18 месяцев |
|---|
