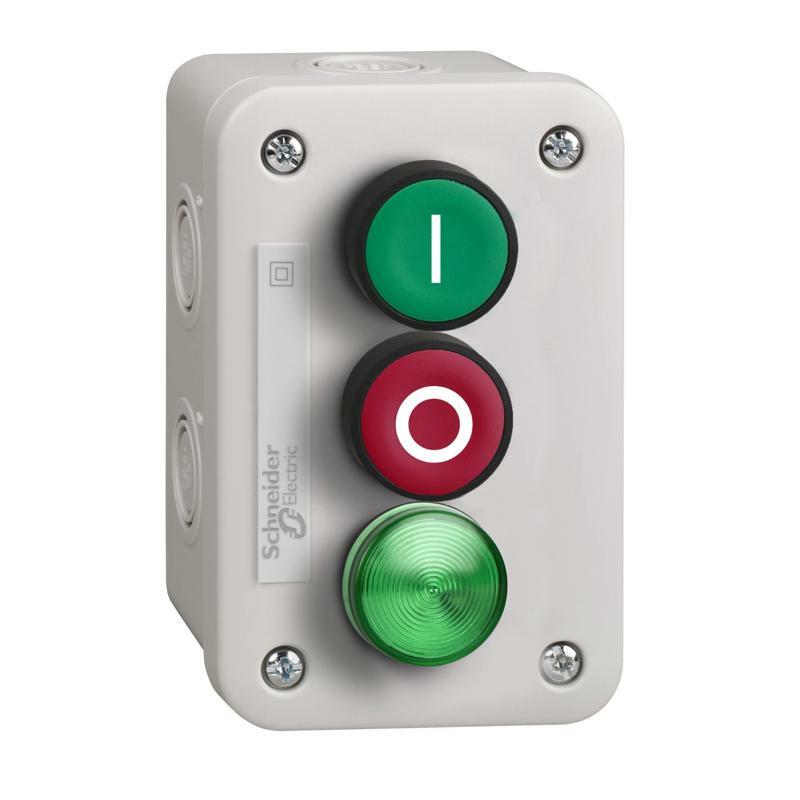

Пост VERT 1NO PB КРАС 1NC
- Экологическая эффективность продукта
| Главная | |
|---|---|
| Серия продукта | Harmony XALE |
| Тип изделия или компонента | Станция управления в сборе |
| Название устройства | XALE |
| Назначение продукта | Для блоков управления и сигнализации XB7 Ø 22 мм |
| Область применения станции управления | Три функции |
| Цвет основы шкафа | Светло-серый (RAL 7035) |
| Цвет крышки | Светло-серый (RAL 7035) |
| Материал | ABS (акрилонитрил-бутадиен-стирол) |
| Степень защиты | IP54 в соответствии с МЭК 60529 |
| Состав станции управления | 1 кнопка скрытого монтажа, зеленый, возврат пружины 1 нормально открытый, белый I обозначение 1 кнопка скрытого монтажа, красный, возврат пружины 1 нормально закрытый, белый O обозначение 1 контрольная лампочка |
| Место маркировки | Маркировка на кнопке |
| Работа контакта | Медленное размыкание |
| Источник света | Встроенный светодиод |
| [Us] номинальное напряжение питания | 230...240 В переменный ток |
| Дополнительная информация | |
| Кабельный ввод | 2 отверстия, момент затяжки: 20 мм 6 выходов для ISO M20 |
| Масса нетто | 0,17 кг |
| Маркирование | CE |
| Принудительное размыкание | С в соответствии с МЭК 60947-5-1 приложение K |
| Защита от короткого замыкания | 4 А плавкая вставка тип gG в соответствии с МЭК 60947-5-1 |
| [Ui] номинальное напряжение изоляции | 250 В (степень загрязнения 3) в соответствии с МЭК 60947-1 |
| [Uimp] номинальное импульсное выдерживаемое напряжение | 4 кВ в соответствии с МЭК 60947-1 |
| [Ie] номинальный рабочий ток | 0,1 А в 250 В, DC-13, R300 соответственно к МЭК 60947-5-1 0,22 А в 125 В, DC-13, R300 в соответствии с МЭК 60947-5-1 0,3 А в 240 В, AC-14, D300 соответственно к МЭК 60947-5-1 0,6 А в 120 В, AC-14, D300 в соответствии с МЭК 60947-5-1 |
| Электрическая надежность | Λ <= 10exp(-6) на 17 В и 5 мА в соответствии с МЭК 60947-5-4 |
| Тип сигнализации | Постоянный |
| Цвет источника света | Зеленый |
| Границы напряжения питания | 195…264 В переменный ток |
| Потребление тока | <= 20 мА |
| Срок службы | 80000 ч при номинальном напряжении и 25 °C |
| Окружающая среда | |
| Защитная обработка | TC |
| Температура окружающего воздуха для собрать | -40…70 °C |
| Рабочая температура окружающей среды | -25…55 °C |
| Класс защиты от поражения электрическим стру | Класс II в соответствии с МЭК 60536 |
| Степень ударозащиты | IK05 в соответствии с EN 50102 |
| Стандарты | МЭК 60947-5-1 МЭК 60947-5-5 МЭК 62208 МЭК 60947-1 |
| Электромагнитная эмиссия | Класс B в соответствии с EN 55011 |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 7,5 см |
| Ширина 1 упаковки | 9,5 см |
| Длина 1 упаковки | 14,5 см |
| Вес 1 упаковки | 170,0 г |
| Тип 2 упаковки | S03 |
| Количество единиц в 2 упаковке | 20 |
| Высота 2 упаковки | 30,0 см |
| Ширина 2 упаковки | 30,0 см |
| Длина 2 упаковки | 40,0 см |
| Вес 2 упаковки | 3,933 кг |
| Гарантия | |
| Гарантия | 18 месяцев |
