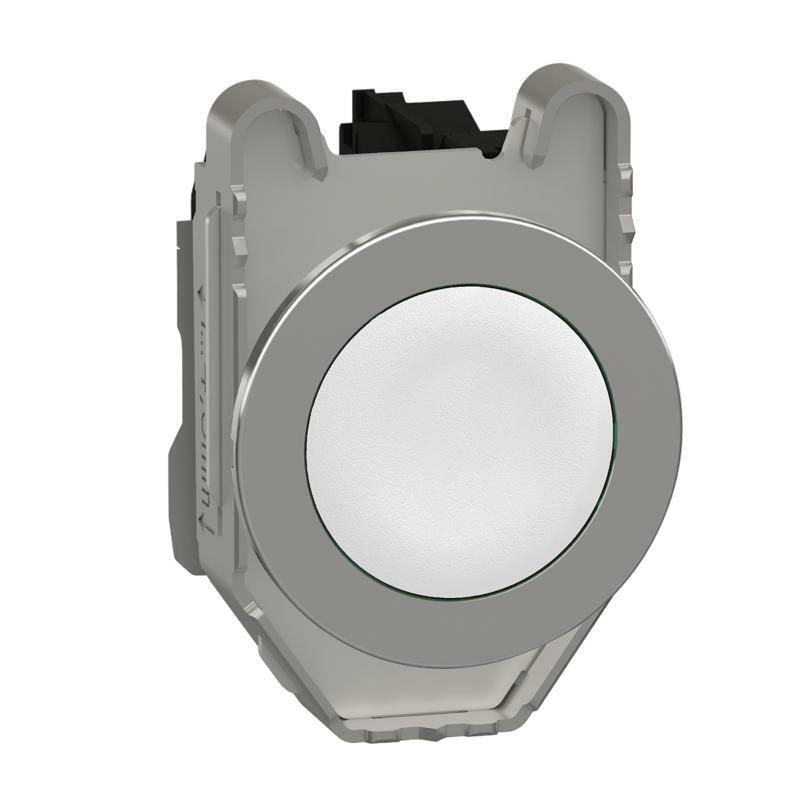

Кнопка уровеней металл белая 1НВ
- Экологическая эффективность продукта
| Главная | |
|---|---|
| Серия продукта | Harmony XB4 |
| Тип изделия или компонента | Кнопка |
| Название устройства | XB4F |
| Совместимость продуктов | ZBYF... ZBZF32 ZBZF33 |
| Материал обрамления | Хромированный металл |
| Материал фиксирующего кольца | Zamak |
| Монтажный диаметр | 30,5 мм |
| Продажа неделимым количеством | 1 |
| Форма головки сигнального блока | Круглый |
| Тип исполнительного механизма | возврат пружины |
| Профиль устройства управления th> | Белый смываемый, без маркировки |
| Тип головки | Встроенная заподлицо с поверхностью |
| Тип контакта и соединения | 1 нормально открыт |
| Работа контакта | Медленное размыкание |
| Клеммы подключения | Винтовой зажим, <= 2 x 1.5 мм² с кабельным наконечником в соответствии с МЭК 60947-1 Винтовый зажим, 1 x 0.22...2 x 2.5 мм² без кабельного наконечника в соответствии с МЭК 60947-1 |
| Дополнительная информация | |
| Высота | 47 мм |
| Ширина | 36,6 мм |
| Глубина | 55 мм |
| Описание клемм ISO n°1 | (13-14)NO |
| Масса нетто | 0,116 кг |
| Сопротивление моющему аппарату высокого давления | 7000000 па на 55 °C, расстояние : 0.1 m |
| Монтаж устройства | Встроенный |
| Способ крепления | Винтами |
| Использование контатов | Стандартные контакты |
| Принудительное размыкание | Отсутствует |
| Рабочий ход | 2,6 мм (НЕ изменяет электрическое состояние) 4,3 мм (общий ход) |
| Усилие срабатывания | 3,8 Н НЕ изменяет электрическое состояние |
| Механическая износостойкость | 10000000 циклов |
| Момент затяжки | 0,8…1,2 Н.м в соответствии с МЭК 60947-1 |
| Форма головки винта | Крестовый совместимый с Philips № 1 отвертка Крестовый совместимый с позиционный № 1 отвертка Щелевой совместимый с плоский Ø 4 мм отвертка Щелевой совместимый с плоский Ø 5.5 мм отвертка |
| Материал контакта | Серебряный сплав (Ag/Ni) |
| Защита от короткого замыкание | 10 А плавкая вставка тип gG в соответствии с МЭК 60947-5-1 |
| [Ith] условный тепловой ток в открытом вык | 10 А в соответствии с МЭК 60947-5-1 |
| [Ui] номинальное напряжение изоляции | 600 В (степень загрязнения 3) в соответствии с МЭК 60947 -1 |
| [Uimp] номинальное импульсное выдерживаемое напряжение | 6 кВ в соответствии с МЭК 60947-1 |
| [Ie] номинальный рабочий ток | 3 А в 240 В, AC-15, A600 в соответствии с МЭК 60947-5-1 6 А в 120 В, AC-15, A600 соответственно к МЭК 60947-5-1 0,1 А в 600 В, DC-13, Q600 в соответствии с МЭК 60947-5-1 0,27 А в 250 В, DC-13, Q600 соответственно к МЭК 60947-5-1 0,55 А в 125 В, DC-13, Q600 в соответствии с МЭК 60947-5-1 1,2 А в 600 В, AC-15, A600 соответственно к МЭК 60947-5-1 |
| Электрическая износостойкость | 1000000 циклов, AC-15, 2 А на 230 В, производительность <3600 цикл/час, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C 1000000 циклов, AC-15, 3 А на 120 В, производительность <3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947 -5-1 приложение C 1000000 циклов, AC-15, 4 А на 24 В, производительность <3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C 1000000 циклов, DC-13, 0,2 А на 110 В, производительность <3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C 1000000 циклов, DC-13, 0 ,5 А на 24 В, производительность <3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C |
| Электрическая надежность | Λ <10exp(-6) на 5 В и 1 мА в чистой среде в соответствии с МЭК 60947-5-4 Λ <10exp(-8) на 17 В и 5 мА в чистой среде в соответствии с МЭК 60947-5-4 |
| Описание изделия | Полный комплект |
| Окружающая среда | |
| Защитная обработка | TH |
| Температура окружающего воздуха для хранения | -40…70 °C |
| Рабочая температура окружающей среды | -40…70 °C |
| Категория перенапряжения | Класс I в соответствии с МЭК 60536 |
| Степень защиты | IP66 в соответствии с МЭК 60529 IP67 IP69 IP69K |
| Степень защиты NEMA | NEMA 13 NEMA 4X |
| Степень ударозащиты | IK06 в соответствии с МЭК 50102 |
| Стандарты | CSA C22.2 № 14 МЭК 60947-5-1 МЭК 60947-5-4 UL 508 МЭК 60947-1 JIS C8201-5-1 JIS C8201-1 |
| Сертификация изделия | Внесен в реестр UL CSA |
| Виброустойчивость | 5 gn (f= 2…500 Гц) в соответствии с МЭК 60068-2-6 |
| Ударопрочность | 30 gn (продолжительность = 18 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-27 50 gn (продолжительность = 11 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-27 |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 4,3 см |
| Ширина 1 упаковки | 5,2 см |
| Длина 1 упаковки | 8,6 см |
| Вес 1 упаковки | 112,0 г |
| Гарантия | |
| Гарантия | 18 месяцев |
