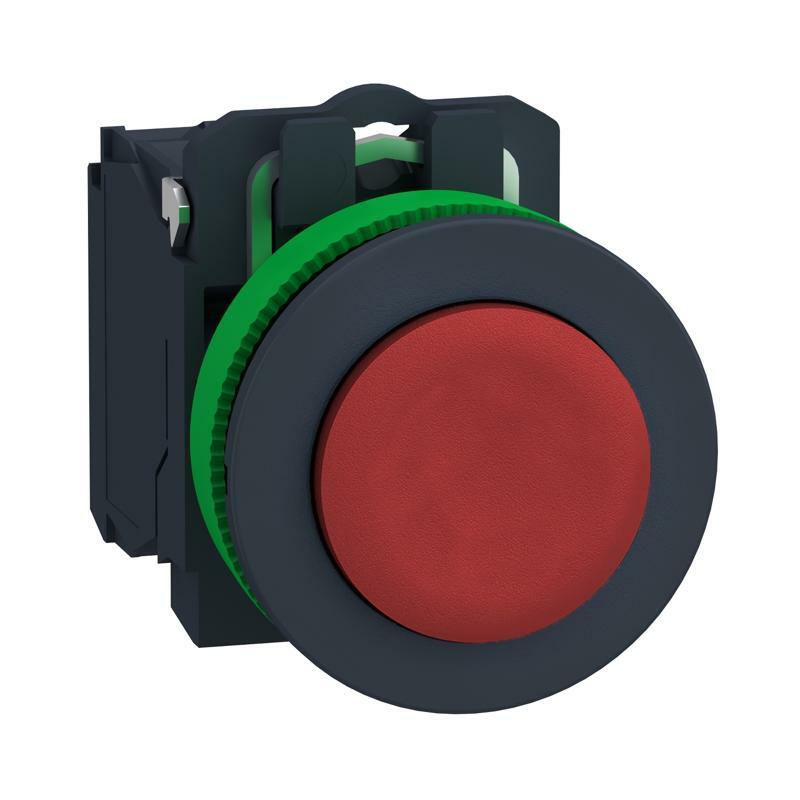

Кнопка красная уровеней пластик 1НЗ
- Экологическая эффективность продукта
| Главная | |
|---|---|
| Серия продукта | Harmony XB5 |
| Тип изделия или компонента | Кнопка |
| Название устройства | XB5F |
| Совместимость продуктов | ZBYF2101 ZBYF4101 ZBYF6101 ZBYF6102 ZBZF32 ZBZF33 ZB4FBZ007 |
| Материал обрамления | Пластик Темно-серый пластик |
| Тип головки | Встроенная заподлицо с поверхностью |
| Материал фиксирующего кольца | Пластик |
| Монтажный диаметр | 30,5 мм |
| Продажа неделимым количеством | 1 |
| Форма головки сигнального блока | Круглый |
| Тип исполнительного механизма | возврат пружины |
| Профиль устройства управления | Красный выступающий, без маркировки |
| Тип контакта и соединения | 1 нормально закрыт |
| Работа контакта | Медленное размыкание |
| Клеммы подключения | Винтовой зажим, <= 2 x 1.5 мм² с кабельным наконечником в соответствии с МЭК 60947-1 Винтовой зажим, 1 x 0.22...2 x 2.5 мм² без кабельного наконечника в соответствии с МЭК 60947-1 |
| Дополнительная информация | |
| Высота | 42 мм |
| Ширина | 36,6 мм |
| Глубина | 59 мм |
| Описание клемм ISO n°1 | (21-22)NC |
| Сопротивление моющему аппарату высокого давления | 7000000 па на 55 °C, расстояние : 0.1 m |
| Использование контатов | Стандартные контакты |
| Принудительное размыкание | С в соответствии с МЭК 60947-5-1 приложение K |
| Рабочий ход | 1,5 мм (NC с изменением электрического состояния) 4,3 мм (общий ход) |
| Усилие срабатывания | 3,5 Н NC с изменением электрического состояния |
| Механическая износостойкость | 10000000 циклов |
| Момент затяжки | 0,8…1,2 Н.м в соответствии с МЭК 60947-1 |
| Форма головки винта | Крестовый совместимый с Philips №1 отвертка Крестовый совместимый с позиционный №1 отвертка Щелевой совместимый с плоский Ø 4 мм отвертка Щелевой совместимый с плоской Ø 5.5 мм отвертка |
| Материал контакта | Серебряный сплав (Ag/Ni) |
| Защита от короткого замыкания | 10 А плавкая вставка тип gG в соответствии с МЭК 60947-5-1 |
| [ Ith] условный тепловой ток в открытом исп | 10 А в соответствии с МЭК 60947-5-1 |
| [Ui] номинальное напряжение изоляции | 600 В (степень загрязнения 3) в соответствии с МЭК 60947-1 |
| [Uimp] номинальное импульсное выдерживаемое напряжение | 6 кВ в соответствии с МЭК 60947- 1 |
| [Ie] номинальный рабочий ток | 3 А в 240 В, AC-15, A600 в соответствии с МЭК 60947-5-1 6 А в 120 В, AC-15, A600 в соответствии с МЭК 60947-5-1 0,1 А в 600 В, DC-13, Q600 в соответствии с МЭК 60947-5-1<0 /0 ,27 А в 250 В, DC-13, Q600 в соответствии с МЭК 60947-5-1 0,55 А в 125 В, DC-13, Q600 в соответствии с МЭК 60947-5-1 1 ,2 А в 600 В, AC-15, A600 в соответствии с МЭК 60947-5-1 |
| Электрическая износостойкость | 1000000 циклов AC-15, 2 А на 230 В, производительность <3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1: приложение C<1000000 циклов AC-15, 3 А на 120 В, производительность <3600 цикл/ ч, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1: приложение C 1000000 циклов AC-15, 4 А на 24 В, производительность <3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1: приложение C 1000000 циклов DC-13, 0,2 А на 110 В, производительность <3600 цикл/час, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1: приложение C 1000000 циклов DC-13, 0,5 А на 24 В, производительность <3600 цикл/час, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1: приложение C |
| Электрическая надежность | Λ <10exp(-6) на 5 В и 1 мА в чистой среде в соответствии с МЭК 60947-5-4 Λ <10exp(-8 ) на 17 В и 5 мА в чистой среде в соответствии с МЭК 60947-5-4 |
| Описание изделия | Полный комплект |
| Кастомизируется | Нет |
| Кастомизируется | 1 |
| Конфигурация моста GCR | XB5FLCUST01 |
| Код совместимости | XB5 |
| Окружающая среда | |
| Защитная обработка | TH |
| Температура окружающего воздуха для сох | -40…70 °C |
| Рабочая температура окружающей среды | -40…70 °C |
| Категория перенапряжения | Класс II в соответствии с МЭК 60536 |
| Степень защиты | IP66 соответственно к МЭК 60529 IP67 IP69 IP69K Тип 13 в соответствии с UL 50 E Тип 12 в соответствии с UL 50 E Тип 4 в соответствии с UL 50 E Тип 4X в соответствии с UL 50 E |
| Степень защиты NEMA | NEMA 13 NEMA 4X |
| Степень ударозащиты | IK03 в соответствии с МЭК 50102 |
| Стандарты | МЭК 60947-1 UL 508 JIS C8201-5-1 МЭК 60947-5-4 МЭК 60947-5-1 CSA C22.2 № 14 JIS C8201 -1 |
| Сертификация изделия | Внесен в реестр UL CSA |
| Виброустойчивость | 5 gn (f= 2…500 Гц) в соответствии с МЭК 60068-2-6 2 мм от вершины к вершине (f= 2…10 Гц) в соответствии с МЭК 60068-2-6 |
| Ударопрочность | 30 gn (продолжительность = 18 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-27 50 gn (продолжительность = 11 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-27 25 gn (продолжительность = 6 мс) для 1000 ударов на каждую ось в соответствии с МЭК 60068-2-27 |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 5,33 см |
| Ширина 1 упаковки | 4,57 см |
| Длина 1 упаковки | 9,14 см |
| Вес 1 упаковки | 0,05 кг |
