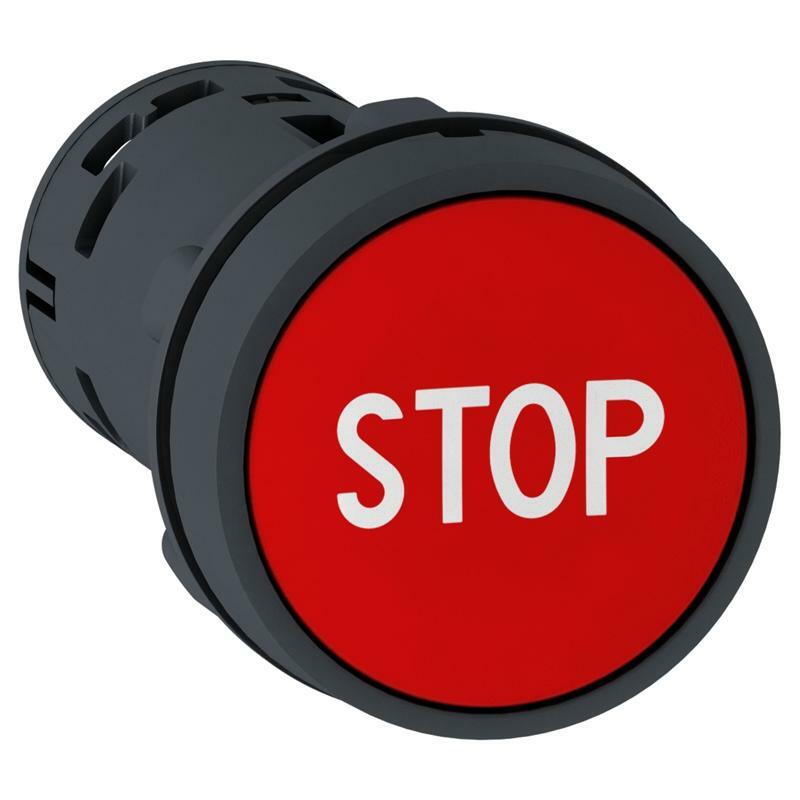

Кнопка-пруж.верн.,июн. н/о+н/з с МАРК Xb7Na4534
- Экологическая эффективность продукта
| Главная | |
|---|---|
| Серия продукта | Harmony XB7 |
| Тип изделия или компонента | Кнопка |
| Название устройства | XB7 |
| Монтажный диаметр | 22 мм |
| Продажа неделимым количеством | 10 |
| Степень защиты | IP20 в соответствии с МЭК 60529 (задняя панель) IP65 в соответствии с МЭК 60529 (передняя панель) |
| Форма головки сигнального блока | Круглый |
| Тип исполнительного механизма | возврат пружины |
| Профиль устройства управления | Красный смываемый, STOP (белый) |
| Тип контакта и соединения | 1 нормально открытый + 1 нормально закрытый |
| Клеммы подключения | Винтовой зажим, <= 2 x 1.5 мм² с кабельным наконечником в соответствии с МЭК 60947-1 Винтовой зажим, 1 x 0.34...2 x 2.5 мм² без кабельного наконечника в соответствии с МЭК 60947-1 |
| Описание изделия | Монолитное изделие |
| Дополнительная информация | |
| Габаритная ширина CAD | 29 мм |
| Габаритная высота CAD | 29 мм |
| Габаритная глубина CAD | 51,5 мм |
| Описание клемм ISO n°1 | (13-14)NO (21-22)NC |
| Масса нетто | 0,021 кг |
| Монтаж устройства | Крепельное отверстие - диаметр: 22,5 мм 22.3 +0.4/0 в соответствии с МЭК 60947-1 |
| Центр фиксации | >= 30 x 40 мм (опорная панель) Металл - толщина: 1…6 мм >= 30 x 40 мм (опорная панель) пластик - толщина: 2…6 мм |
| Способ крепления | Крепильная гайка под головкой: 2…2 ,4 Н.м |
| Работа контакта | Медленное размыкание |
| Принудительное размыкание | С размыкающим контактом в соответствии с МЭК 60947-5-1 приложение K |
| Механическая износостойкость | 1000000 циклов |
| Момент затяжки | 0,8…1,2 Н.м в соответствии с EN 60947-1 |
| Форма головки винта | Крестовый совместимый с JIS № 1 отвертка Крестовый совместимый с Philips № 1 отвертка Крестовый совместимый с позиционный № 1 отвертка Щелевой совместимый с плоской Ø 4 мм отвертка Щелевой совместимый с плоский Ø 5.5 мм отвертка |
| Защита от короткого замыкания | 4 А плавкая вставка тип gG в соответствии с МЭК 60947-5-1 |
| [Ui] номинальное напряжение изоляции | 250 В (степень загрязнения 3) в соответствии с МЭК 60947-1 |
| [Uimp] номинальное импульсное выдерживаемое напряжение | 4 кВ в соответствии с МЭК 60947-1 |
| [Ie] номинальный рабочий ток | 0 ,1 А в 250 В, DC-13, R300 в соответствии с МЭК 60947-5-1 0,22 А в 125 В, DC-13, R300 в соответствии с МЭК 60947-5-1<0 /0 ,3 А в 240 В, AC-14, D300 в соответствии с МЭК 60947-5-1 0,6 А в 120 В, AC-14, D300 в соответствии с МЭК 60947-5-1 |
| Электрическая износостойкость | 1000000 циклов, DC-13, 0,3 А на 24 В, производительность <216000 цикл/мин, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947 -5-1 приложение C 1000000 циклов, AC-15, 0,03 А на 230 В, производительность <216000 цикл/мин, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C />1000000 циклов, AC-15, 0,09 А на 240 В, производительность <108000 цикл/мин, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C |
| Электрическая надежность | Λ <= 10exp(-6) на 17 В, 5 мА в соответствии с МЭК 60947-5-4 |
| Окружающая среда | |
| Защитная обработка | TH |
| Температура окружающего воздуха для сохр | -40…70 °C |
| Рабочая температура окружающей среды | -25…70 °C |
| Категория перенапряжения | Класс II в соответствии с МЭК 61140 |
| Степень защиты NEMA | NEMA 12 в соответствии с UL 50 E NEMA 3 в соответствии с UL 50 E |
| Стандарты | UL 508 JIS C8201-5-1 МЭК 60947-1 CSA C22.2 № 14 МЭК 60947-5-1 JIS C8201-1 |
| Сертификация изделия | CCC GOST |
| Виброустойчивость | 5 gn (f= 2…500 Гц) в соответствии с МЭК 60068- 2-6 |
| Ударопрочность | 50 gn (продолжительность = 11 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-27 30 gn (продолжительность = 18 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-27 |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 5,3 см |
| Ширина 1 упаковки | 3 см |
| Длина 1 упаковки | 3 см |
| Вес 1 упаковки | 20 г |
| Тип 2 упаковки | S01 |
| Количество единиц в 2 упаковке | 100 |
| Высота 2 упаковки | 15 см |
| Ширина 2 упаковки | 15 см |
| Длина 2 упаковки | 40 см |
| Вес 2 упаковки | 2,23 кг |
| Тип 3 упаковки | P06 |
| Количество единиц в 3 упаковке th> | 3200 |
| Высота 3 упаковки | 80 см |
| Ширина 3 упаковки | 40 см |
| Длина 3 упаковки | 75 см |
| Вес 3 упаковки | 89 кг |
| Гарантия | |
| Гарантия | 18 месяцев |
