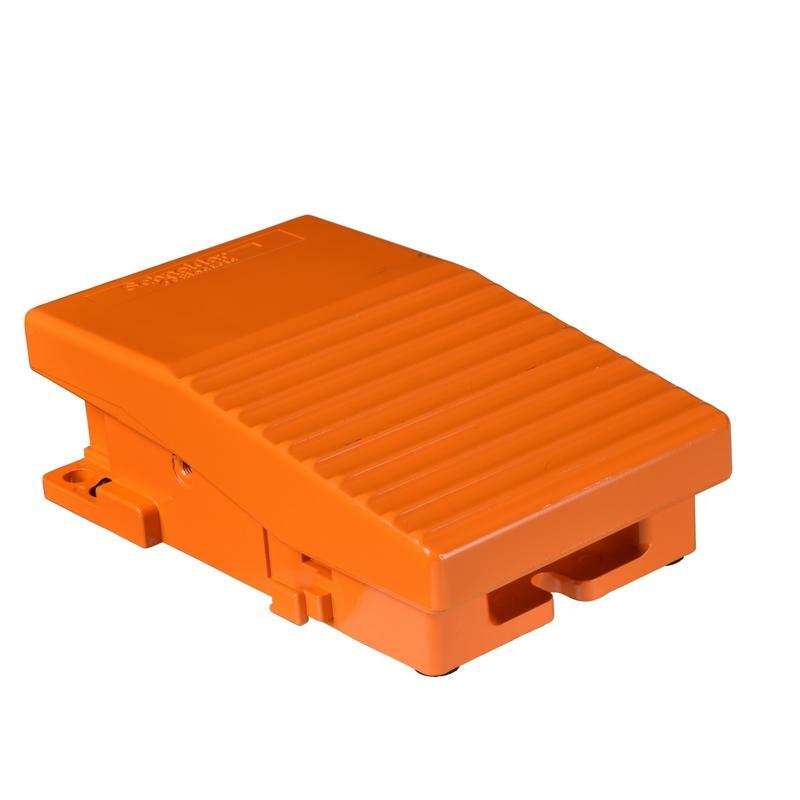

Педальный переключатель Xper111
| Главная | |
|---|---|
| Серия продукта | Harmony XPE |
| Тип изделия или компонента | Ножный выключатель |
| Материал | Металл |
| Тип педали управления | Одинарный ножной выключатель |
| Название устройства | XPER |
| Пусковый механизм | Без спускового механизма |
| Работа контакта | 1 шаг |
| Тип контакта и соединения | 2 нормально закрытых + нормально открытый |
| Цвет | Оранжевый |
| Дополнительная информация | |
| Принудительное размыкание | С в соответствии с МЭК 60947-5- 1 приложение К |
| Клеммы подключения | Винтовой зажим, <= 1 x 2.5 мм² С или без кабельного наконечника Винтовый зажим, <= 2 x 1.5 мм² Из или без кабельного наконечника |
| Кабельный ввод | 2 ввода с резьбой для кабельного ввода Pg 16 |
| Механическая износостойкость | 15000000 циклов |
| [Ie] номинальный рабочий ток | 3 А, 240 В, AC- 15, A300 0,27 А, 250 В, DC-13, Q300 в соответствии с МЭК 60947-5-1 приложение A |
| [Ui] номинальное напряжение изоляции | 500 В (степень загрязнения 3) в соответствии с МЭК 60947-1 500 В (степень загрязнения 3) в соответствии с NF C 20-040 группа C 500 В (степень загрязнения 3) ) согласно VDE 0110 группа C 300 В согласно UL 508 300 В согласно CSA C22.2 № 14 |
| [Uimp] номинальная импульсная выдерживаемое напр | 6 кВ в соответствии с МЭК 60947-1 |
| Максимальное сопротивление между клеммами | 25 МОм в соответствии с МЭК 60255-7 категория 3 25 МОм в соответствии с NF C 93-050 метод A |
| Защита от короткого замыкания | 10 А плавкая вставка тип gG в соответствии с МЭК 60947-5-1 10 А плавкая вставка тип gG в соответствии с VDE 0660-200 |
| Номинальная рабочая мощность [Вт] | 10 В DC-13, производительность <60 цикл/мин, 5000000 циклов, 24 В, коэффициент нагрузки = 0,5 в соответствии с МЭК 60947-5-1 приложение C 4 В DC-13, производительность <60 цикл/мин , 5000000 циклов, 120 В, коэффициент нагрузки = 0,5 в соответствии с МЭК 60947-5-1 приложение C 7 В DC-13, производительность <60 цикл/мин, 5000000 циклов, 48 В, коэффициент нагрузки = 0 ,5 в соответствии с МЭК 60947-5-1 приложение C |
| Масса нетто | 1,2 кг |
| Окружающая среда | |
| Стандарты | МЭК 60947-5-1 VDE 0660-200 |
| Сертификация изделия | FIMKO |
| Защитная обработка | TC |
| Рабочая температура окружающей среды | -25…70 °C |
| Температура окружающего воздуха для сох | -40…70 °C |
| Виброустойчивость | 15 gn (f= 10…500 Гц) в соответствии с МЭК 60068-2-6 |
| Ударопрочность | 150 gn в соответствии с NF E 09-031 20 gn в соответствии с МЭК 60068-2-27 |
| Категория перенапряжения | Класс I в соответствии с МЭК 61140 Класс I в соответствии с NF C 20-030 |
| Степень защиты | IP66 в соответствии с МЭК 60529 |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковка | 8,800 см |
| Ширина 1 упаковка | 12,200 см |
| Длина 1 упаковки | 18,800 см |
| Вес 1 упаковки | 1,388 кг |
| Тип 2 упаковки | S03 |
| Количество единиц в 2 упаковке | 8 |
| Высота 2 упаковки | 30,000 см |
| Ширина 2 упаковки | 30,000 см |
| Длина 2 упаковки | 40,000 см |
| Вес 2 упаковки | 11,400 кг |
| Гарантия | |
| Гарантия | 18 месяцев |
