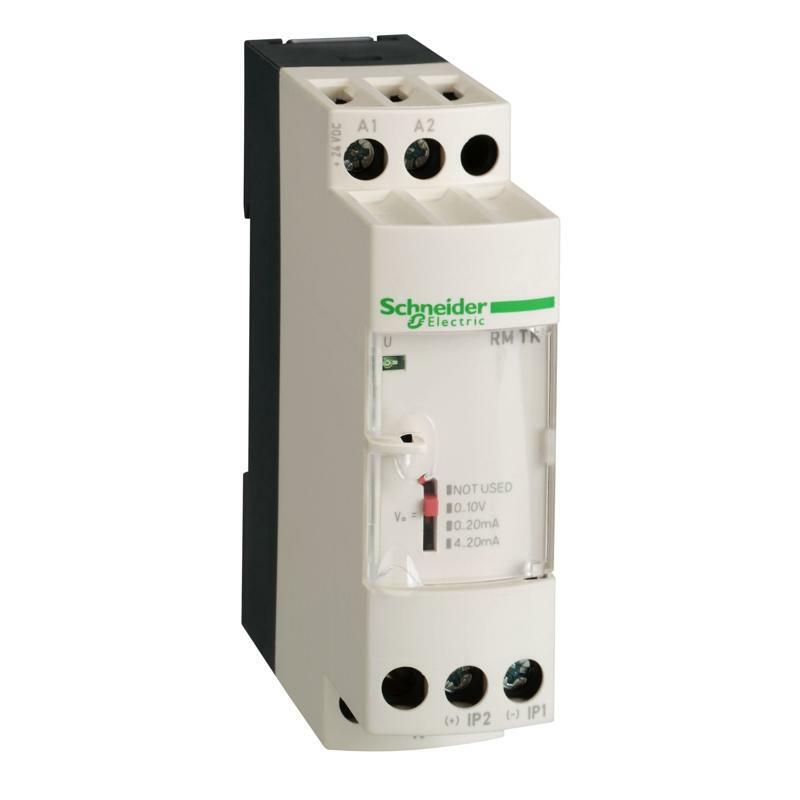

Преобразователь температуры
- Экологическая эффективность продукта
| Главная | |
|---|---|
| Серия продукта | Harmony Analog |
| Тип изделия или компонента | Преобразователь для термопар |
| Тип аналогового входа | Термоэлектрический 0...1200 °C /32...2192 °F термопара K в соответствии с МЭК 60584 |
| Тип аналогового выхода | Ток 0...20 мА <= 500 Ом Ток 4...20 мА <= 500 Ом Напряжение 0...10 В>= 100 кОм |
| Дополнительная информация | |
| Тип защиты | Защита от перенапряжения на выходе (+/- 30 В) Защита от обратной полярности на выходе Защита от короткого замыкания на выходе |
| аномальное аналоговое выходное напряжение | -15...-11 В когда нет обрыва входа или входной проволоки 11 ...15 В когда нет обрыва входа или входной проволоки |
| аномальный аналоговый выходной ток | -30…0 мА когда нет обрыва входа или входной проволоки |
| [Us] номинальное напряжение питания | 24 В постоянный ток +/- 20 %, не изолированный |
| Потребление тока | <= 40 мА для напряжения <= 40 мА для выхода напряжения <= 60 мА для ток |
| Местная сигнализация | для Питание включен Светодиод (зеленый) |
| Погрешность измерения | +/- 10 % полной шкалы на 20 °C (электромагнитные помехи 10 В/м) +/- 1 % полной шкалы на 20 °C |
| Стабильность и повторяемость характеристик | +/- 0,25 % полной шкалы на 20 °C +/- 0,8 % полной шкалы на 60 °C |
| Температурный коэффициент | 200 ppm/°C |
| Компенсация холодного спая | Встроенный, измерение: от 0 до 60 °C |
| Зажимная емкость соединения | 2 x 1.5 мм² 1 x 2.5 мм² |
| Момент затяжки | 0,6…1,1 Н.м |
| Маркирование | CE |
| Устойчивость к импульсным перенапряжениям | 0,5 кВ на протяжении 1.2/50 мкс в соответствии с МЭК 61000-4-5 |
| [Ui] номинальное напряжение изоляции | 2 кВ |
| Способ крепления | Винтами (Монтажная плата) Запирающий (симметричная din-рейка 35 мм) |
| Показатели надежности безопасности | MTTFd = 49,2 лет B10d = 45447 |
| Масса нетто | 0,12 кг |
| Окружающая среда | |
| Стандарты | МЭК 60584-1 МЭК 60947-1 |
| Сертификация изделия | GL UL CSA |
| Степень защиты | IP20 (клемная колодка) IP50 (корпус) |
| Огнестойкость | 850 °C в соответствии с МЭК 60695-2-1 850 °C в соответствии с UL |
| Ударопрочность | 50 gn для 11 мс в соответствии с МЭК 60068-2-27 |
| Виброустойчивость | 5 gn (f= 10…100 Гц) в соответствии с МЭК 60068-2-6 |
| Устойчивость к электростатическому разряду | 6 кВ (в контакте) в соответствии с МЭК 61000-4-2 уровень 3 8 кВ (в воздухе) в соответствии с МЭК 61000-4-2 уровень 3 |
| Устойчивость к быстрым переходным процессам | 1 кВ в соответствии с МЭК 61000-4 -4 (на вход-выход) 2 кВ в соответствии с МЭК 61000-4-4 (от источника питания) |
| Возмущение излучаемое/проводящее | CISPR 11 CISPR 22 группа 1 - класс B |
| Температура окружающего воздуха для собрать | -40…85 °C |
| Рабочая температура окружающей среды | 0…50 °C монтаж рядом 0…60 °C 2 см интервал |
| Степень загрязнения | 2 в соответствии с МЭК 60664-1 |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 2,7 см |
| Ширина 1 упаковки | 8,2 см |
| Длина 1 упаковки | 8,5 см |
| Вес 1 упаковки | 101,0 г |
| Тип 2 упаковки | S02 |
| Количество единиц в 2 упаковке | 47 |
| Высота 2 упаковки | 15,0 см |
| Ширина 2 упаковки | 30,0 см |
| Длина 2 упаковки | 40,0 см |
| Вес 2 упаковки | 5,253 кг |
| Гарантия | |
| Гарантия | 18 месяцев |
