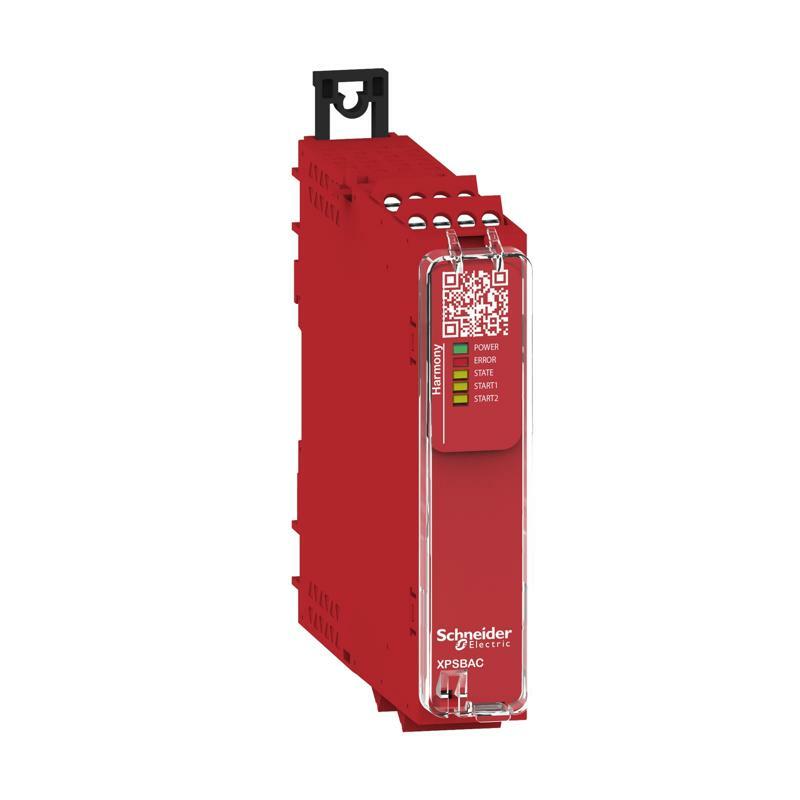

Реле безопасности, ав.зуп.,зав., 24 В, винт.
- Экологическая эффективность продукта
| Главная | |
|---|---|
| Серия продукта | Автоматизация безопасности Harmony |
| Тип изделия или компонента | Модуль безопасности |
| Наименование модуля безопасности | XPSBAC |
| Применение модуля безопасности | Для аварийной остановки и защитного ограждения |
| Функция модуля | Кнопка аварийной остановки с 2 размыкающими контактами Мониторинг защиты с помощью 1/2 конц. выключателей |
| Уровень безопасности | Может достичь PL e/категории 4 for normally open relay contact в соответствии с ISO 13849-1 Может достичь SILCL 3 for normally open relay contact в соответствии с МЭК 62061 Может достигать SIL 3 for normally open relay contact в соответствии с МЭК 61508 Может достигать PL c/категория 1 for normally closed relay contact в соответствии с ISO 13849-1 />Может достигать SILCL 1 for normally closed relay contact в соответствии с МЭК 62061 Can reach SIL 1 for normally closed relay contact в соответствии с МЭК 61508 |
| Показатели надежности безопасности | MTTFd> 30 years for normally open relay contact в соответствии с ISO 13849-1 Dcavg>= 99 % for normally open relay contact в соответствии с ISO 13849-1 PFHd = 0.95E- 09 for normally open relay contact в соответствии с ISO 13849-1 HFT = 1 for normally open relay contact в соответствии с MEC 62061 PFHd = 0.95E-09 for normally open relay contact в соответствии с MEK 62061 SFF> 99% для нормальной открытой связи в соответствии с МЭК 62061 HFT = 1 для нормальной открытой связи в соответствии с МЭК 61508-1 PFHd = 0.95E-09 для нормальной открытой связи в соответствии с МЭК 61508-1 SFF> 99% для нормальной открытой связи в соответствии с МЭК 61508-1 Type = B для нормальной открытой связи в соответствии с МЭК 61508-1 MTTFd> 30 лет для normally closed relay contact в соответствии с ISO 13849-1 DC> 60 % для normally closed relay contact в соответствии с ISO 13849-1 PFHd = 0.95E-09 for normally closed relay contact в соответствии с ISO 13849-1 HFT = 0 для нормального разрешения контакта в соответствии с МЭК 62061 PFHd = 0.95E-09 для нормального разрешения связи в соответствии с МЭК 62061 SFF> 60% для нормального разрешения связи в соответствии с МЭК 62061 HFT=0 для нормального разрешения контакта в соответствии с МЭК 61508-1 PFHd = 0.95E-09 для нормального разрешения связи в соответствии с МЭК 61508-1 SFF> 60% для normally closed relay contact в соответствии с МЭК 61508-1 Type = B для normally closed relay contact в соответствии с МЭК 61508-1 |
| Тип электрической схемы | NC pair |
| Клеммы подключения | Съемная колодка с винтоВЫКЛи клеммами, 0.2...2.5 мм² Твердый или гибкий Съемная колодка с винтоВЫКЛи клеммами , 0.25...2.5 мм² гибкий с зажимом одинарный провод Съемная колодка с винтоВЫКЛи клеммами, 0.2...1.5 мм² Твердый или гибкий двужильный провод Съемная колодка с винтоВЫКЛи клеммами, 2 x 0.25...1 мм² гибкий с зажимом без cable end, with bezel Съемная колодка с винтоВЫКЛи клеммами, 2 x 0.5...1.5 мм² гибкий с зажимом с кабельным наконечником, с гнездом |
| [Us] номинальное напряжение питания | 24 В переменный ток - 15...10 % 24 В постоянный ток - 20...20 % |
| Дополнительная информация | |
| Время синхронизации между входами | Неограниченно |
| Тип пуска | Automatic/manual/monitored |
| Потребление энергии [Вт] | 1,5 В 24 В ПОСТОЯННЫЙ ТОК |
| Потребляемая мощность [ВА] | 3,5·А 24 В переменный ток 50/60 Гц |
| Тип защиты входа | Внутренний, электронный |
| safety outputs | 4 нормально открытых + 1 нормально закрыт |
| safety inputs | 0 |
| Совместимость входа | Normally closed circuit в соответствии с ISO 14119 XC limit switchсогласно ISO 14119 Механический контактсогласно ISO 14119 Normally closed circuitсогласно ISO 13850 |
| input terminal | Источник питания |
| [Ie] номинальный рабочий ток | 5 А AC-1 для нормального открытого контакта 3 А AC-15 for 5-А DC-1 для обычных открытых дел 3 А DC-13 для регулярных соединений 3 А AC-1 для обычных запрещенных дел 1 А AC-15 для нормального разрешения контакта 3 А DC-1 для нормального разрешения контакта 1 А DC-13 для нормального разрешения связи |
| control outputs | 0 |
| [Ith] условный тепловой ток в открытом исп | 6 А |
| Номинальный ток предохранителя | 10 А gG для NO выходная цепь реле в соответствии с МЭК 60947-1 |
| Минимальный выходной ток | 10 мА для релейного выхода |
| Минимальное выходное напряжение | 5 В для релейного выхода |
| Время реакции | 150 ms при 24 В переменного тока 80 мс at 24 V DC |
| [Ui] номинальное напряжение изоляции | 300 В (степень загрязнения 2) в соответствии с МЭК 60947-1 |
| [Uimp] номинальное импульсное выдерживаемое напряжение | 4 кВ категория перенапряжения II в соответствии с МЭК 60947-1 |
| Местная сигнализация | СВЕТОДИОД зеленый с питания обозначения для Питание включено СВЕТОДИОД красный с error обозначения для ошибка СВЕТОДИОД желтый из state обозначения для состояния СВЕТОДИОД желтый из start1 обозначения для start input СВЕТОДИОД желтый из start2 обозначения для start input |
| Монтажная опора | Симметричная din-рейка 35 мм |
| Глубина | 120 мм |
| Высота | 100 мм |
| Ширина | 22,5 мм |
| Масса нетто | 0,200 кг |
| Окружающая среда | |
| Рабочая температура окружающей среды | -25…55 °C |
| Стандарты | МЭК 60947-5-1 МЭК 61508 -1 функциональность безопасности standard IEC 61508-2 функциональная безопасность стандарт IEC 61508-3 функциональная безопасность стандарт IEC 61508-4 функциональная безопасность стандарт IEC 61508-5 functional safety standard br />IEC 61508-6 functional safety standard IEC 61508-7 functional safety standard ISO 13849-1 functional safety standard МЭК 62061 functional safety standard |
| Сертификация изделия | TÜV cULus |
| Степень защиты | IP20 (Зажимы) в соответствии с МЭК 60529 IP40 (корпус) в соответствии с МЭК 60529 IP54 (mounting area) в соответствии с МЭК 60529 |
| Относительная влажность | 5 …95 % без конденсации |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 6,500 см |
| Ширина 1 упаковки | 13,500 см |
| Длина 1 упаковки | 15,500 см |
| Вес 1 упаковки | 301,000 г |
| Тип 2 упаковки | S03 |
| Количество единиц в 2 упаковке | 16 |
| Высота 2 упаковки | 30,000 см |
| Ширина 2 упаковки | 30,000 см |
| Длина 2 упаковки | 40,000 см |
| Вес 2 упаковки | 5,556 кг |
| Тип 3 упаковки | P06 |
| Количество единиц в 3 упаковке | 128 |
| Высота 3 упаковки | 75,000 см |
| Ширина 3 упаковки | 60,000 см |
| Длина 3 упаковки | 80,000 см |
| Вес 3 упаковки | 52,000 кг |
