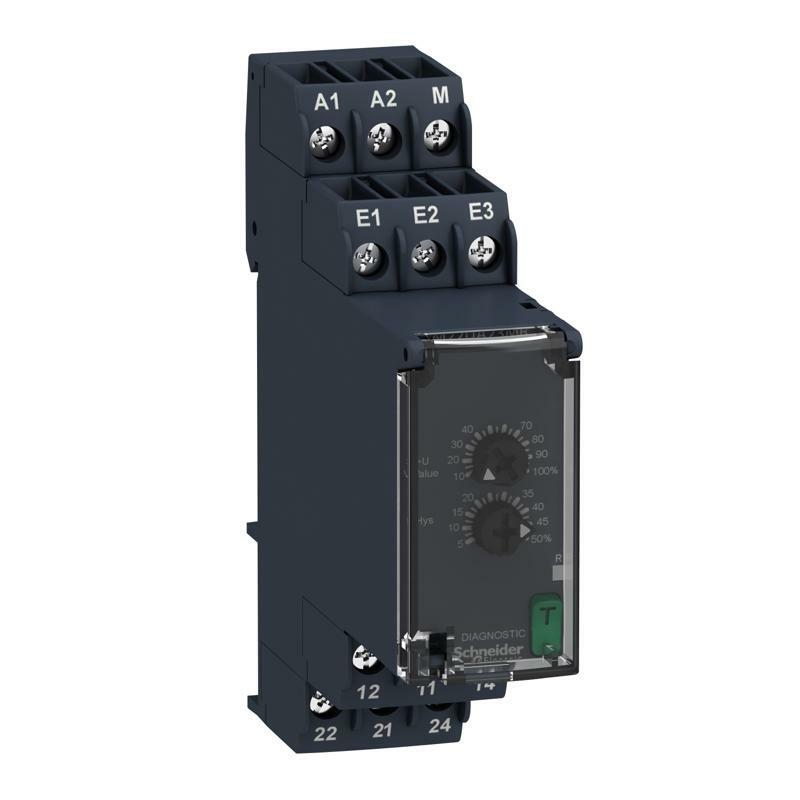

Реле контроля напряжения 15-500в, 24/240в Rm22Ua23Mr
- Экологическая эффективность продукта
| Главная | |
|---|---|
| Серия продукта | Реле управления Harmony |
| Тип реле | Реле контроля напряжения |
| Тип изделия или компонента | Реле контроля напряжения |
| Количество фаз сети | 1 фаза |
| Тип сети питания | Постоянный ток |
| Наименование релейной защиты | RM22UA |
| Параметры релейного мониторинга | Обнаружение перенапряжения |
| время задержки | Без |
| Коммутационная способность [ВА] | 2000 В ·А |
| Минимальный ток переключения | 10 мА на 5 В ПОСТОЯННЫЙ ТОК |
| Максимальный ток переключения | 8 А переменный ток |
| Потребляемая мощность [ВА] | 3,5 В·А переменный ток |
| Диапазон измерений | 15...500 В напряжение Переменный/постоянный ток 50/60 Гц |
| Категория применения | AC-15 в соответствии с МЭК 60947-5-1 DC-13 в соответствии с МЭК 60947-5-1 AC-1 в соответствии с МЭК 60947-4-1 DC-1 в соответствии с МЭК 60947-4-1 |
| Тип контакта и соединения | 2 переключающие контакты |
| Дополнительная информация | |
| Интегральное время | 1500 мс при максимальном напряжении |
| Максимальное напряжение переключения | 250 В переменный ток |
| Границы напряжения питания | 20,4…264 В переменный /постоянный ток |
| Максимальная потребляемая мощность [Вт] | 1,5 В ПОСТОЯННЫЙ ТОК |
| Устойчивость к коротким перерывам потребления | 10 мс |
| Сопротивление между клеммами | 150 кОм на Клеммы E2-M 300 ком на Клеммы E1-M 500 ком на Клеммы E3-M |
| Исходные контакты | 2 C/O |
| Максимальный цикл измерения | 100 мс цикл измер. как среднеквадрат. значение |
| Гистерезис | 5…50 % Регулируемый с поргоВЫКЛи настройками |
| задержка при включении | 600 мс |
| Стабильность и повторяемость характеристик | +/- 0.5 % для входной и измерительной цепи |
| Ошибка измерения | <1 % на весь диапазон с колебанием напряжения 0.05 %/°C при колебаниях температуры |
| Время реакции | <= 500 мс |
| Категория перенапряжения | III в соответствии с МЭК 60664-1 |
| Сопротивление изоляции | > 100 МОм на 500 В ПОСТОЯННЫЙ ТОК |
| [Ui] номинальное напряжение изоляции | 250 В согласно МЭК 60664-1 |
| [Uimp] номинальное импульсное выдерживаемое напряжение | 5 кВ в течение 1.2/50 мкс в соответствии с МЭК 60255-27 |
| Изоляция | Между питанием и измерением |
| Клеммы подключения | Винтовые зажимы, 2 x 0.5...2 x 2.5 мм² (AWG 20...AWG 14) Жесткий без кабельного наконечника Винтовые зажимы, 2 x 0.2...2 x 1.5 мм² (AWG 24...AWG 16 ) гибкий с кабельным наконечником Винтовые зажимы, 1 x 0.5...1 x 3.3 мм² (AWG 20...AWG 12) Твердый без кабельного наконечника Винтовые зажимы, 1 x 0.2...1 x 2.5 мм² (AWG 24...AWG 14) гибкий с кабельным наконечником |
| Момент затяжки | 0,6…1 Н.м в соответствии с МЭК 60947 -1 |
| Материал корпуса | Самозатухающий пластик |
| Монтажная опора | 35 мм DIN-рейка в соответствии с МЭК 60715 |
| Электрическая износостойкость | 100000 циклов |
| Механическая износостойкость | 10000000 циклов |
| [Un] rated nominal voltage | Переменный/постоянный ток non self-powered |
| Материал контакта | Без кадмия |
| Показатели надежности безопасности | MTTFd = 308,2 лет B10d = 290000 |
| Ширина | 22,5 мм |
| Тип управления | With test button |
| Масса нетто | 0,11 кг |
| Код совместимости | RM22 |
| Окружающая среда | |
| Электромагнитная совместимость | Имммуниты для предпринимательской, коммерческой и промышленной среды в соответствии с МЭК 61000-6-1 Устойчивость к промышленной среде в соответствии с МЭК 61000-6-2 Emission standard for residential, commercial and light- industrial environments в соответствии с МЭК 61000-6-3 Стандарт эмиссии для промышленной среды в соответствии с МЭК 61000-6-4 Электростатический разряд - испытательный уровень: 6 кВ (контактный разряд)уровень 3 в соответствии с МЭК 61000- 4-2 Электростатический разряд - испытательный уровень: 8 кВ (выхлоп)уровень 3 в соответствии с МЭК 61000-4-2 Тест на устойчивость к излучению РЧ э/м поля - испытательный уровень: 10 В/мровень 3 в соответствии с МЭК 61000-4-3 Тест на устойчивость к эл.переходным процессам/импульсам - испытательный уровень: 4 кВ (прямой)уровень 4 в соответствии с МЭК 61000-4-4 Тест на устойчивость к эл.переходных процессов/импульсов - испытательный уровень: 2 кВ (емкостная муфта)уровень 4 в соответствии с МЭК 61000-4-4 Тест на устойчивость к перенапряжению - испытательный уровень: 4 кВ (Общий режим)уровень 4 в соответствии с МЭК 61000-4-5 Тест на устойчивость к перенапряжению - испытательный уровень: 2 кВ (дифференциальный режим)уровень 4 в соответствии с МЭК 61000-4-5 Приведенные и излучаемые помехикласс B группа 1 в соответствии с CISPR 11 Приведенные и излучаемые помехикласс B в соответствии с CISPR 22 |
| Стандарты | МЭК 60255-1 |
| Сертификация изделия | CE CCC GL RCM UL EAC CSA |
| Температура окружающего воздуха для хранения | -40…70 °C |
| Рабочая температура окружающей среды | - 20…50 °C на 60 Гц -20…60 °C на 50 Гц |
| Относительная влажность | 93…97 % на 25 …55 °C в соответствии с МЭК 60068-2-30 |
| Виброустойчивость | 0,075 мм (f= 10…58,1 Гц) не работает в соответствии с МЭК 60068-2-6 1 gn (f= 10…58,1 Гц) не работает в соответствии с МЭК 60068-2-6 0,035 мм (f= 58,1…150 Гц) в действии в соответствии с МЭК 60068-2-6 0.5 gn (f= 58,1…150 Гц) в действии в соответствии с МЭК 60068-2-6 |
| Ударопрочность | 15 gn (длительность = 11 мс) для не работающего в соответствии с МЭК 60068-2-27 5 gn (длительность = 11 мс) для действия в соответствии с МЭК 60068-2-27 |
| Степень защиты | IP20 в соответствии с МЭК 60529 (Зажимы) IP40 в соответствии с МЭК 60529 (корпус) IP50 в соответствии с МЭК 60529 (передняя панель) |
| Степень загрязнения | 3 в соответствии с МЭК 60664-1 |
| Испытательное напряжение диэлектрика | 2,5 кВ переменный ток 50 Гц, 1 мин в соответствии с МЭК 60255-27 |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 2,6 см |
| Ширина 1 упаковки | 8,2 см |
| Длина 1 упаковки | 9,5 см |
| Вес 1 упаковки | 121,0 г |
| Тип 2 упаковки | S02 |
| Количество единиц в 2 упаковке | 40 |
| Высота 2 упаковки | 15,0 см |
| Ширина 2 упаковки | 30,0 см |
| Длина 2 упаковки | 40,0 см |
| Вес 2 упаковки | 5,252 кг |
| Тип 3 упаковки | P06 |
| Количество единиц в 3 упаковке | 640 |
| Высота 3 упаковки | 80, 0 см |
| Ширина 3 упаковки | 80,0 см |
| Длина 3 упаковки | 60,0 см |
| Вес 3 упаковки | 93,22 кг |
