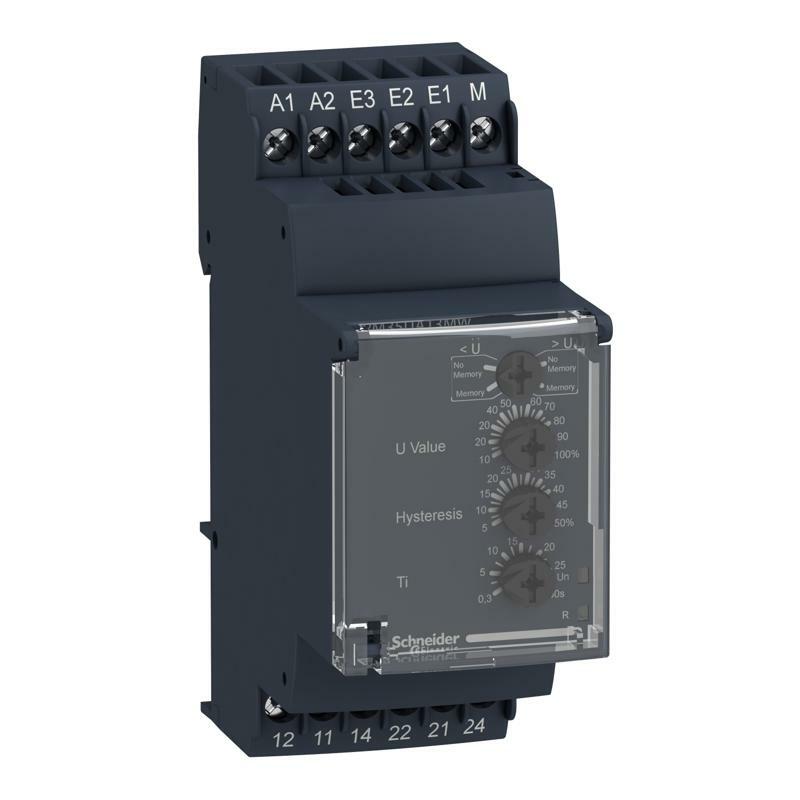

Реле контроля напряжения мин/макс. 0,05-5в
- Экологическая эффективность продукта
| Главная | |
|---|---|
| Серия продукта | Реле управления Harmony |
| Тип реле | Многофункциональное реле контроля напряжения |
| Тип изделия или компонента | Реле контроля напряжения |
| Наименование релейной защиты | RM35UA |
| Параметры релейного мониторинга | Обнаружение перенапряжения или пониженного напряжения |
| время задержки | Регулируемое 0.3...30 с, 0 + 10 % Tt-time delay upon fault |
| Коммутационная способность [ВА] | 1250 В·А |
| Минимальный ток переключения | 10 мА на 5 В ПОСТОЯННЫЙ ТОК |
| Максимальный ток переключения | 5 А Переменный/постоянный ток |
| Потребляемая мощность [ВА ] | 0…3,5·А переменный ток |
| Диапазон измерений | 0.05...5 V напряжение Переменный/ постоянный ток |
| Категория применения | AC-12 в соответствии с МЭК 60947-5-1 AC-13 в соответствии с МЭК 60947-5- 1 AC-14 в соответствии с МЭК 60947-5-1 AC-15 в соответствии с МЭК 60947-5-1 DC-12 в соответствии с МЭК 60947-5-1 DC-13 в соответствии с МЭК 60947-5-1 DC-14 в соответствии с МЭК 60947-5-1 |
| Тип контакта и соединения | 2 переключающие контакты |
| Дополнительная информация | |
| Интегральное время | 1500 мс задержка времени |
| Максимальное напряжение переключения | 250 В Переменный/постоянный ток |
| Границы напряжения питание | 20,4…264 В переменный/постоянный ток |
| Максимальная потребляемая мощность [Вт] | 0,6 В ПОСТОЯННЫЙ ТОК |
| Устойчивость к коротким перерывам потребления | 10 мс |
| Частота схемы управления | 40...70 Гц +/- 10 %. |
| Сопротивление между клеммами | 30 мОм на Клеммы E2-M 5 мОм на Клеммы E1-M 50 мОм на Клеммы E3-M |
| Исходные контакты | 2 C/O |
| Номинальный выходной ток | 5 А |
| Максимальный цикл измерения | 30 мс цикл измерил. как среднеквадрат. значение |
| Гистерезис | 5…50 % по поргоВЫКЛ настройкам |
| задержка при включении | 600 мс |
| Точность измерения | +/- 10 % максимального значения шкалы |
| Стабильность и повторяемость характеристик | +/- 0.5 % для входной и измерительной цепей +/- 2 % для задержки времени |
| Погрешность измерения | +/- 0.05 %/°C при колебаниях температуры <1 % на весь диапазон с колебанием напряжения |
| Полярность | Нереверсивная полярность на постоянном токе |
| Шкала чувствительности | 0.05...0.5 В Клеммы E1-M 0.3...3 Клеммы E2-M 0.5...5 Клеммы E3-M |
| Порог уставки | 10...100 % |
| Знак качества | CE |
| Категория перенапряжения | III в соответствии с МЭК 60664 -1 |
| Сопротивление изоляции | > 500 МОм на 500 В ПОСТОЯННЫЙ ТОК между питанием и выходом реле в соответствии с МЭК 60255-5 > 500 МОм на 500 В ПОСТОЯННЫЙ ТОКОМ между измерением и релейным выходом в соответствии с МЭК 60664-1 > 1 МОм на 500 В ПОСТОЯННЫЙ ТОЧ между питанием и измерением в соответствии с МЭК 60255-5 > 500 МО ТОЧЬ между питанием и выходом реле в соответствии с МЭК 60664-1 > 500 МОм на 500 В ПОСТОЯННЫЙ ТОЧ между измерением и релейным выходом в соответствии с МЭК 60255-5 > 1 МОм на 500 В ПОСТОЯННЫЙ измерением в соответствии с МЭК 60664-1 |
| [Ui] номинальное напряжение изоляции | 250 В в соответствии с МЭК 60664-1 600 В в соответствии с МЭК 60664-1 |
| допуск рабочего напряжения | - 15 % + 10 % Un |
| Рабочее положение | Любая позиция без снижения номинальных характеристик |
| Клеммы подключения | Винтовые зажимы, 1 x 0.5...1 x 4 мм² (AWG 20...AWG 11) Твердый без кабельного наконечника Винтовые зажимы, 2 x 0.5...2 x 2.5 мм² (AWG 20...AWG 14) Твердый без кабельного наконечника Винтовый зажимы, 1 x 0.2...2 x 2.5 мм² (AWG 24...AWG 12) гибкий с кабельным наконечником Винтовые зажимы, 2 x 0.2...2 x 1.5 мм² (AWG 24...AWG 16 ) гибкий с кабельным наконечником |
| Момент затяжки | 0,6…1 Н.м в соответствии с МЭК 60947-1 |
| Материал корпуса | Самозатухающий пластик |
| Местная сигнализация | для Питание включен Светодиод (зеленый) для реле включен светодиод (желтый) |
| Монтажная опора | Симметричная din-рейка 35 мм в соответствии с МЭК 60715 |
| Электрическая износостойкость | 100000 циклов |
| Механическая износостойкость | 30000000 циклов |
| Рабочая скорость | <= 360 операций/ч полная нагрузка |
| [Un] rated nominal voltage | Сменный /постоянный ток non self-powered |
| Показатели надежности безопасности | B10d = 290000 MTTFd = 308,2 лет |
| Ширина | 35 мм |
| Тип управления | Без тестовой кнопки |
| Масса нетто | 0,08 кг |
| Код совместимости | RM3 |
| Окружающая среда | |
| Электромагнитная совместимость | Стандарт эмиссии для промышленной среды в соответствии с МЭК 61000-6 -4 Emission standard for residential, commercial and light-industrial environments в соответствии с МЭК 61000-6-3 Устойчивость к промышленной среде в соответствии с NF EN/IEC 61000-6-2 |
| Стандарты | МЭК 60255-6 |
| Сертификация изделия | GOST CSA GL UL C-Tick |
| Директивы | 73/23/EEC - директива низкого напряжения 89/336/EEC - электромагнетическое соответствие |
| Температура окружающего воздуха для сох | -40…70 °C |
| Рабочая температура окружающей среды | -20…50 °C |
| Относительная влажность | 95 % на 55 ° C в соответствии с МЭК 60068-2-30 |
| Виброустойчивость | 0,35 мм (f= 5…57,6 Гц) в соответствии с МЭК 60068- 2-6 1 gn (f= 57,6…150 Гц) в соответствии с МЭК 60255-21-1 |
| Ударопрочность | 5 gn в соответствии с МЭК 60068-2-27 |
| Степень защиты | IP20 в соответствии с МЭК 60529 (Зажимы) IP30 в соответствии с МЭК 60529 ( корпус) |
| Степень загрязнения | 3 в соответствии с МЭК 60664-1 |
| Испытательное напряжение диэлектрика | 2 кВ переменный ток 50 Гц, 1 мин в соответствии с МЭК 60255-5 2 кВ переменный ток 50 Гц, 1 мин в соответствии с МЭК 60664-1 |
| Не рассеиваемая волна возмущений | 4 кВ в соответствии с МЭК 60255-5 4 кВ в соответствии с МЭК 60664-1 4 кВ в соответствии с МЭК 61000-4-5 |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 4,5 см |
| Ширина 1 упаковки | 7,8 см |
| Длина 1 упаковки | 9,6 см |
| Вес 1 упаковки | 140,0 г |
| Тип 2 упаковки | S03 |
| Количество единиц в 2 упаковке | 48 |
| Высота 2 упаковки | 30,0 см |
| Ширина 2 упаковки | 30,0 см |
| Длина 2 упаковки | 40,0 см |
| Вес 2 упаковки | 7,209 кг |
| Гарантия | |
| Гарантия | 18 месяцев |
