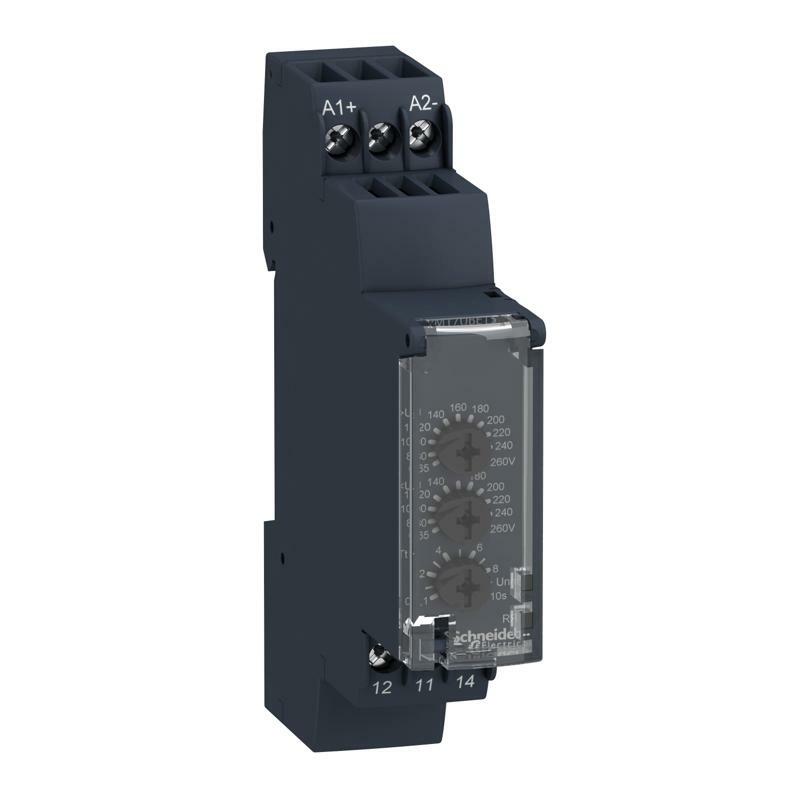

Реле контроля напряжения мин/макс. 65-260в Rm17Ube15
- Экологическая эффективность продукта
| Главная | |
|---|---|
| Серия продукта | Реле управления Harmony |
| Тип реле | Реле контроля напряжения |
| Тип изделия или компонента | Реле контроля напряжения |
| Конкретное применение изделия | Для однофазного и постоянного питания |
| Наименование релейной защиты | RM17UBE |
| Параметры релейного мониторинга | Автономный Обнаружение перенапряжения и пониженного напряжения |
| время задержки | Регулируемый 0.1...10 с, 0 + 10 % Tt- time delay upon fault |
| Коммутационная способность [ВА] | 1250 В·А |
| Минимальный ток переключения | 10 мА на 5 В ПОСТОЯННЫЙ ТОК |
| Максимальный ток переключения | 5 А Переменный/постоянный ток |
| Потребляемая мощность [ВА] | 0…3 В·А переменный ток |
| Диапазон измерений | 65...260 В напряжение Переменный/постоянный ток |
| Категория применения | AC-12 в соответствии с МЭК 60947-5-1 AC-13 в соответствии с МЭК 60947-5-1 AC-14 в соответствии с МЭК 60947-5-1 DC-12 в соответствии с МЭК 60947-5-1 DC-13 в соответствии с МЭК 60947-5-1 DC-14 соответственно к МЭК 60947-5-1 |
| Тип контакта и соединения | 1 переключающий контакт |
| Дополнительная информация | |
| Интегральное время | 1500 мс задержка времени |
| Максимальная напряжение переключения | 250 В Переменный/постоянный ток |
| Границы напряжения питания | 50…270 В переменный/постоянный ток |
| Максимальная потребляемая мощность [Вт] | 1 В ПОСТОЯННЫЙ ТОК |
| Устойчивость к коротким перерывам потребления | 20 мс |
| Частота схемы управления | 50...60 Гц +/- 10% частота |
| Исходные контакты | 1 C/O |
| Номинальный выходной ток | 5 А |
| Максимальный цикл измерения | 150 мс цикл измер. как среднеквадрат. значение |
| Гистерезис | 3% фиксированный с поргоВЫКЛи настройками |
| задержка при включении | 1000 мс ПОСТОЯННЫЙ ТОК 500 мс переменный ток |
| Точность измерения | +/- 10 % максимального значения шкалы |
| Стабильность и повторяемость характеристик | +/- 0.5 % для входной и измерительной цепей +/- 1 % для задержки времени |
| Ошибка измерения | <1 % на весь диапазон с колебанием напряжения 0.2 %/°C при колебаниях температуры |
| Полярность | Нереверсивная полярность на постоянном токе |
| Знак качества | CE |
| Категория перенапряжения | III согласно МЭК 60664-1 |
| Сопротивление изоляции | > 500 МОм на 500 В ПОСТОЯННЫЙ ТОК соответственно к МЭК 60255-5 > 500 МОм на 500 В ПОСТОЯННЫЙ ТОК в соответствии с МЭК 60664-1 |
| [Ui] номинальное напряжение изоляции | 250 В в соответствии с МЭК 60664-1 400 В в соответствии с МЭК 60664-1 |
| Рабочее положение | Любая позиция без снижения номинальных характеристик |
| Клеммы подключения | Винтовые зажимы, 1 x 0.5...1 x 4 мм² (AWG 20...AWG 11) Твердый без кабельного наконечника Винтовые зажимы, 2 x 0.5...2 x 2.5 мм² (AWG 20...AWG 14) Жесткий без кабельного наконечника Винтовые зажимы, 1 x 0.2...2 x 2.5 мм² (AWG 24 ...AWG 12) гибкий с кабельным наконечником Винтовые зажимы, 2 x 0.2...2 x 1.5 мм² (AWG 24...AWG 16) гибкий с кабельным наконечником |
| Момент затяжки | 0,6…1 Н.м в соответствии с МЭК 60947-1 |
| Материал корпуса | Самозатухающий пластик |
| Местная сигнализация | для Питание включен Светодиод (зеленый) для реле включен Светодиод (желтый) |
| Монтажная опора | Симметричная din-рейка 35 мм в соответствии с МЭК 60715 |
| Электрическая износостойкость | 100000 циклов |
| Механическая износостойкость | 30000000 циклов |
| Рабочая скорость | <= 360 сделок/ч полная нагрузка |
| [Un] rated nominal voltage | self-powered |
| Показатели надежности безопасности | B10d = 470000 MTTFd = 502.2 лет |
| Ширина | 17,5 мм |
| Тип управления | Без тестовой кнопки |
| Масса нетто | 0,08 кг |
| Функциональность | Обнаружение перенапряжения и пониженного напряжения |
| Код совместимости | RM17 |
| Окружающая среда | |
| Электромагнитная совместимость | Стандарт эмиссии для промышленного среды в соответствии с МЭК 61000-6-4 Emission standard for residential, commercial and light-industrial environments в соответствии с МЭК 61000-6-3 Устойчивость к промышленной среде в соответствии с NF EN/IEC 61000-6- 2 |
| Стандарты | МЭК 60255-6 |
| Сертификация изделия | UL GL GOST C-Tick CSA |
| Директивы | 73/23/EEC - директива низкого напряжения 89/336/EEC - электромагнетическое соответствие |
| Температура окружающего воздуха для собрать | -40…70 °C |
| Рабочая температура окружающей среды | -20…50 °C |
| Относительная влажность | 95 % на 55 °C в соответствии с МЭК 60068-2-30 |
| Виброустойчивость | 0,35 мм (f= 5…57,6 Гц) в соответствии с МЭК 60068-2-6 1 gn (f= 57,6…150 Гц) в соответствии с МЭК 60255-21-1 |
| Ударопрочность | 5 gn в соответствии с МЭК 60068-2-27 |
| Степень защиты | IP20 в соответствии с МЭК 60529 (Зажимы) IP30 в соответствии с МЭК 60529 (корпус) |
| Степень загрязнения | 3 в соответствии с МЭК 60664-1 |
| Испытательное напряжение диэлектрика | 2 кВ переменный ток 50 Гц, 1 мин в соответствии с МЭК 60255-5 2 кВ переменный ток 50 Гц, 1 мин в соответствии с МЭК 60664-1 |
| Не рассеиваемая волна возмущений | 4 кВ в соответствии с МЭК 60255-5 4 кВ в соответствии с МЭК 60664-1 4 кВ согласно МЭК 61000-4-5 |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 2,800 см |
| Ширина 1 упаковки | 7,800 см |
| Длина 1 упаковки | 9,700 см |
| Вес 1 упаковки | 88,000 г |
| Тип 2 упаковки | S02 |
| Количество единиц в 2 упаковке | 48 |
| Высота 2 упаковки | 15,000 см |
| Ширина 2 упаковки | 30,000 см |
| Длина 2 упаковки | 40,000 см |
| Вес 2 упаковки | 4,756 кг |
| Гарантия | |
| Гарантия | 18 месяцев |
