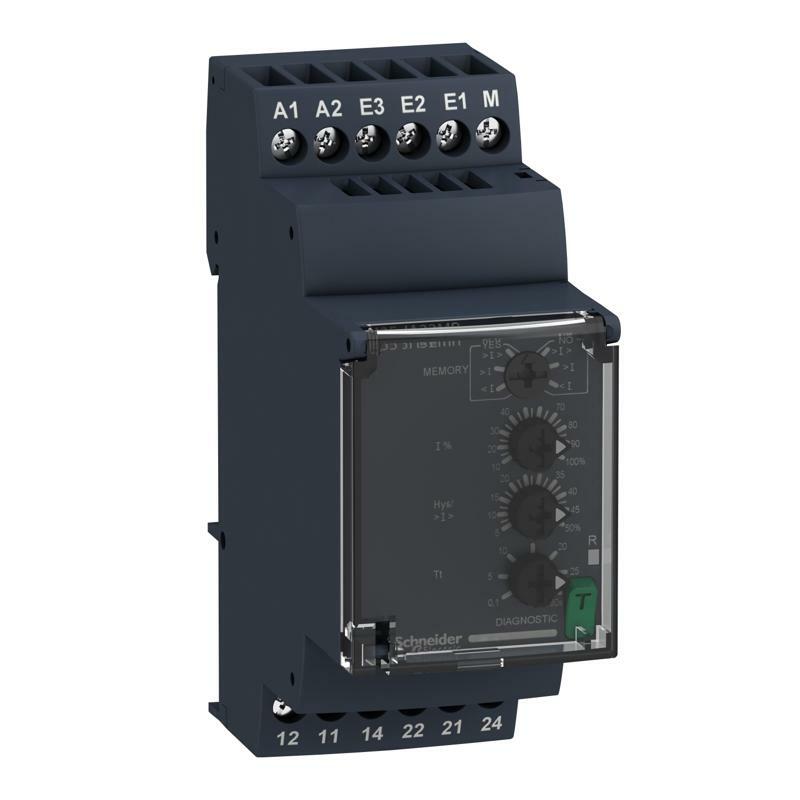

Реле контроля ТОКА 0,3-15A 3,5Va
- Экологическая эффективность продукта
| Главная | |
|---|---|
| Серия продукта | Реле управления Harmony |
| Тип реле | Реле контроля тока |
| Тип изделия или компонента | Реле контроля тока |
| Наименование релейной защиты | RM35JA |
| Параметры релейного мониторинга | Превышение или снижение тока в оконном режиме Обнаружение избыточного или недостаточного тока |
| время задержки | Регулируемое 0.1...30 с, +/- 10 % максимального значения шкалы при пересечении порога Tt |
| Коммутационная способность [ВА] | 2000 В·А |
| Минимальный ток переключения | 10 мА на 5 В ПОСТОЯННЫЙ ТОК |
| Максимальный ток переключения | 8 А переменный ток |
| Максимальная потребляемая мощность [ВА] | 3,5·А |
| Диапазон измерений | 0.15. ..1.5 A Клеммы E1-M 0.5...5 A Клеммы E2-M 1.5...15 A Клеммы E3-M 150 мА ... 15 А ток Переменный/ постоянный ток 50/60 Гц |
| Категория применения | AC-15 в соответствии с МЭК 60947-5-1 DC-13 в соответствии с МЭК 60947-5-1 AC-1 в соответствии с МЭК 60947-4-1 DC-1 в соответствии с МЭК 60947-4-1 |
| Тип контакта и соединения | 2 переключающие контакты |
| Дополнительная информация | |
| Интегральное время | 1500 мс при максимальном напряжении |
| Максимальное напряжение переключения | 250 В переменный ток |
| Границы напряжения питания | 20,4…264 В переменный/постоянный ток |
| допуск рабочего напряжения | - 15 % + 10 % Un |
| Максимальная потребляемая мощность [Вт] | 1,5 В ПОСТОЯННЫЙ ТОЧ |
| Сопротивление между клеммами | 0,005 Ом на Клеммы E3-M 0,015 Ом на Клеммы E2-M 0,05 Ом на Клеммы E1-M |
| Исходные контакты | 2 C/O |
| Номинальный выходной ток | 8 А |
| Максимальный цикл измерения | 100 мс цикл измер. как среднеквадрат. значение |
| Сопротивление внутреннего входа | 0,015 Ом 0,005 Ом 0,05 Ом |
| Точность настройки порога переключения | +/- 10 % от полной шкалы |
| Отклонение порога переключения | <= 0,05 % на градус по Цельсию в зависимости от допустимой температуры воздуха <= 1 % в пределах диапазона питающего напряжения |
| Настройка точности выдержки времени | 10 P |
| Отклонение задержки времени | <= 0,05 % на градус Цельсия в зависимости от допустимой температуры воздуха <= 1 % в пределах диапазона напряжения питания |
| Гистерезис | 5…50 % Регулируемый с порговой настройкой 3 % фиксированный с полной шкалой для оконного режима |
| задержка при включении | 0,3 с |
| Стабильность и повторяемость характеристик | +/- 0.5 % для входной и измерительной цепи +/- 2 % для задержки времени |
| Ошибка измерения | <1 % на весь диапазон с колебанием напряжения 0.05 %/°C при колебаниях температуры |
| Время реакции | <= 500 мс (при пересечении порога) |
| Порог уставки | 10...100 % |
| Категория перенапряжения | ІІІ в соответствии с МЭК 60664-1 III в соответствии с UL 508 |
| Сопротивление изоляции | > 100 МОм на 500 В ПОСТОЯННЫЙ ТОК в соответствии с МЭК 60255-27 |
| Изоляция | Между питанием и измерением |
| Клеммы подключения | Винтовые зажимы, 2 x 0.5...2 x 2.5 мм² (AWG 20...AWG 14) Твердый без кабельного наконечника Винтовые зажимы, 2 x 0.2...2 x 1.5 мм² (AWG 24.. .AWG 16) гибкий с кабельным наконечником Винтовые зажимы, 1 x 0.5...1 x 3.3 мм² (AWG 20...AWG 12) Твердый без кабельного наконечника Винтовые зажимы, 1 x 0.2.. .1 x 2.5 мм² (AWG 24...AWG 14) гибкий с кабельным наконечником |
| Момент затяжки | 0,6…1 Н.м соответственно к МЭК 60947-1 |
| Материал корпуса | Самозатухающий пластик |
| Местная сигнализация | для реле включен светодиод (желтый) для питания включен светодиод (зеленый) |
| Монтажная опора | 35 мм DIN-рейка соответственно к МЭК 60715 |
| Электрическая износостойкость | 100000 циклов |
| Механическая износостойкость | 10000000 циклов |
| Показатели надежности безопасности | MTTFd = 296,8 лет B10d = 270000 |
| Материал контакта | Без кадмия |
| Ширина | 35 мм |
| Масса нетто | 0,12 кг |
| Окружающая среда | |
| Устойчивость к коротким перерывам потребления | 50 мс |
| Электромагнитная совместимость | Иммуниты для местных, коммерческих и light-industrial environments в соответствии с МЭК 61000-6-1 Устойчивость к промышленной среде в соответствии с МЭК 61000-6-2 Стандарт эмиссии для промышленной среды в соответствии с МЭК 61000-6-4 Электростатический разряд - испытательный уровень: 6 кВ (контактный разряд)уровень 3 в соответствии с МЭК 61000-4-2 Электростатический разряд - испытательный уровень: 8 кВ (выхлоп)уровень 3 в соответствии с МЭК 61000-4-2 Тест на устойчивость к излучению РЧ е/м поля - испытательный уровень: 10 В/мровень 3 в соответствии с МЭК 61000-4-3 Тест на устойчивость к эл.переходным процессам/импульсам - испытательный уровень: 4 кВ (прямой)уровень 4 в соответствии с МЭК 61000 Тест на устойчивость к эл. : 4 кВ (Общий режим)уровень 4 в соответствии с МЭК 61000-4-5 Тест на устойчивость к перенапряжению - испытательный уровень: 2 кВ (дифференциальный режим)уровень 4 в соответствии с МЭК 61000-4-5 Приведенные и излучаемые помехи класс B группа 1 в соответствии с CISPR 11 Приведенные и излучаемые помехикласс B в соответствии с CISPR 22 Emission standard for residential, commercial and light-industrial environments (кроме радиационного излучения) согласно МЭК 61000- 6-3 |
| Стандарты | МЭК 60255-1 |
| Сертификация изделия | CE GL CCC EAC RCM UL CSA |
| Температура окружающего воздуха для сох | -40…70 °C |
| Рабочая температура окружающей среды | -20…50 °C на 60 Гц -20…60 °C на 50 Гц |
| Характеристики внешней среды | 3K3 C |
| Относительная влажность | 93…97 % на 25…55 °C в соответствии с МЭК 60068-2-30 |
| Виброустойчивость | 0,075 мм (f= 10…58,1 Гц) не работает в соответствии с МЭК 60068-2-6 1 gn (f= 10…58,1 Гц) не работает в соответствии с МЭК 60068-2-6<0,035 мм (f= 58,1…150 Гц) в действии в соответствии с МЭК 60068-2-6 0.5 gn (f= 58,1…150 Гц) в действии в соответствии с МЭК 60068-2- 6 |
| Ударопрочность | 15 gn (продолжительность = 11 мс) для не работает в соответствии с МЭК 60068-2-27 5 gn (продолжительность = 11 мс) для действия в соответствии с МЭК 60068-2-27 |
| Степень защиты | IP20 в соответствии с МЭК 60529 (Зажимы) IP50 в соответствии с МЭК 60529 (передняя панель) IP30 в соответствии с МЭК 60529 (корпус) |
| Степень загрязнения | 3 в соответствии с МЭК 60664- 1 3 в соответствии с UL 508 |
| Испытательное напряжение диэлектрика | 2,5 кВ переменный ток 50 Гц, 1 мин в соответствии с МЭК 60255- 27 |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 7, 8 см |
| Ширина 1 упаковки | 4,5 см |
| Длина 1 упаковки | 9,5 см |
| Вес 1 упаковки | 131 г |
| Тип 2 упаковки | S02 |
| Количество единиц в 2 упаковке | 32 |
| Высота 2 упаковки | 15 см |
| Ширина 2 упаковки | 30 см |
| Длина 2 упаковки | 40 см |
| Вес 2 упаковки | 4,647 кг |
