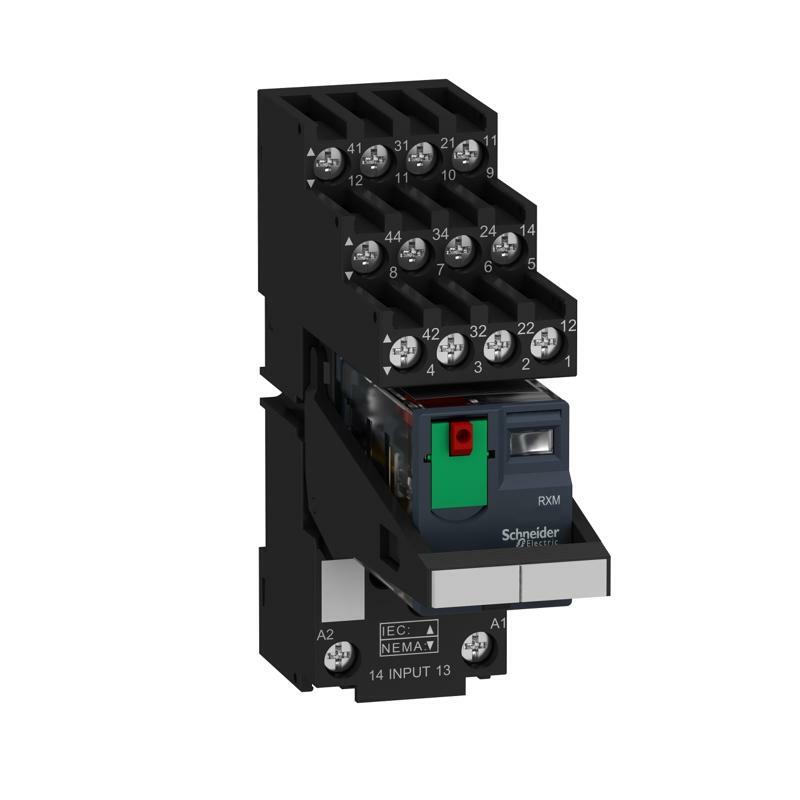

Реле эл/мех Миниатюрное,4Co,~24В
- Экологическая эффективность продукта
| Главная | |
|---|---|
| Серия продукта | Электромеханические реле Harmony |
| Название серии | Миниатюрный |
| Тип изделия или компонента | Предварительно смонтированное вставное реле с гнездом |
| Название устройства | RXM |
| Тип контакта и соединения | 4 переключающих контакта |
| [Uc] напряжение схемы управления | 24 В Переменный ток 50/60 Гц |
| Светодиодный индикатор состояния | Отсутствует |
| Тип управления | Кнопка проверки с возможностью блокировки |
| Коэффициент использования | 20 % |
| Дополнительная информация | |
| [Ui ] номинальное напряжение изоляции | 250 В в соответствии с МЭК |
| [Uimp] номинальное импульсное выдерживаемое напряжение | 2,5 кВ в течение 1.2 /50 мкс |
| Материал контакта | AgNi |
| [Ie] номинальный рабочий ток | 3 А на 28 В (ПОСТОЯННЫЙ ТОК) нормально закрытый в соответствии с МЭК 3 А на 250 В (AC) нормально закрытый в соответствии с МЭК 6 А на 28 В (ПОСТОЯННЫЙ ТОЧ) нормально открытый в соответствии с МЭК 6 А на 250 В (AC) нормально открыт в соответствии с МЭК 6 А на 277 В (AC) в соответствии с UL 8 А на 30 В (ПОСТОЯННЫЙ ТОК) в соответствии с МЭК UL |
| Минимальный ток переключения | 10 мА |
| Максимальный ток в установившемся режиме | 5 А |
| Максимальное напряжение переключения | 250 В |
| Минимальное напряжение переключения | 17 В |
| номинальная резистивная нагрузка | 6 А на 250 В переменный ток 6 А на 28 В ПОСТОЯННЫЙ ТОК |
| Максимальная коммутационная способность | 1500 ВА/168 ВТ Переменный/постоянный ток |
| Минимальная коммутационная способность | 170 мВт на 10 мА, 17 В |
| Рабочая скорость | <= 1200 циклов/ч под нагрузкой <= 18000 циклов/ч Холостой ход |
| Механическая износостойкость | 10000000 циклов |
| Электрическая износостойкость | 100000 циклов для резистивной нагрузки |
| среднее потребление катушки | 1,2 В, переменный ток |
| Порог напряжения отпуска | >= 0.3 Uc переменный ток |
| время работы | 20 мс |
| время отпуска | 20 мс |
| среднее сопротивление катушки | 180 Ом на 20° C +/- 10 % |
| Диапазон номинального рабочего напряжения | 19.2...26.4 В переменный ток |
| Показатели надежности безопасности | B10d = 100000 |
| Степень защиты | RT I |
| Уровни теста | Уровень А групповой монтаж |
| Рабочее положение | Любая позиция |
| Продажа неделимым количеством | 30 |
| Габаритная ширина CAD | 26,9 мм |
| Габаритная высота CAD | 82,8 мм |
| Габаритная глубина CAD | 80,35 мм |
| Клеммы подключения | Соединитель, 1 x 0.25...1 x 2.5 мм² (AWG 22...AWG 14) гибкий с кабельным наконечником Соединитель, 2 x 0.25...2 x 1 мм² (AWG 22...AWG 17) гибкий с кабельным наконечником Соединитель, 1 x 0.5...1 x 2.5 мм² (AWG 20...AWG 14) Твердый без кабельного наконечника Соединитель, 2 x 0.5...2 x 1.5 мм² (AWG 20...AWG 16) Твердый без кабельного наконечника |
| Значение крутящего момента | 1 Н.м |
| Масса нетто | 0,105 кг |
| Описание изделия | Полный комплект |
| Окружающая среда | |
| Электрическая прочность изоляции | 1300 В переменный ток между контактами из микро выключения изоляция 2000 В переменный ток между катушкой и контактом с базовая изоляция изоляция 2000 В переменный ток между полюсами с базовая изоляция |
| Сертификация изделия | UL Lloyd's CE CSA GOST IECEE CB Scheme |
| Стандарты | UL 508 МЭК 61810-1 CSA C22. 2 № 14 МЭК 61984 |
| Температура окружающего воздуха для сож | -40…85 °C |
| Рабочая температура окружающей среды | -40…55 °C |
| Виброустойчивость | 3 gn, амплитуда= + /- 1 мм (f = 10…150 Гц)5 циклов в операции 5 gn, амплитуда= +/- 1 мм (f = 10…150 Гц)5 циклов в операции |
| Степень защиты | IP20 в соответствии с МЭК 60529 |
| Ударопрочность | 10 gn для действия />30 gn для не работает |
| Степень загрязнения | 2 |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 2,7 см |
| Ширина 1 упаковки | 8 см |
| Длина 1 упаковки | 8,5 см |
| Вес 1 упаковки | 101 г |
| Тип 2 упаковки | BB1 |
| Количество единиц в 2 упаковке | 30 |
| Высота 2 упаковки | 10 см |
| Ширина 2 упаковки | 26,5 см |
| Длина 2 упаковки | 30 см |
| Вес 2 упаковки | 3,328 кг |
| Тип 3 упаковки | S03 |
| Количество единиц в 3 упаковке | 270 |
| Высота 3 упаковки | 30 см |
| Ширина 3 упаковки | 30 см |
| Длина 3 упаковки | 40 см |
| Вес 3 упаковки | 33,949 кг |
| Гарантия | |
| Гарантия | 18 месяцев |
