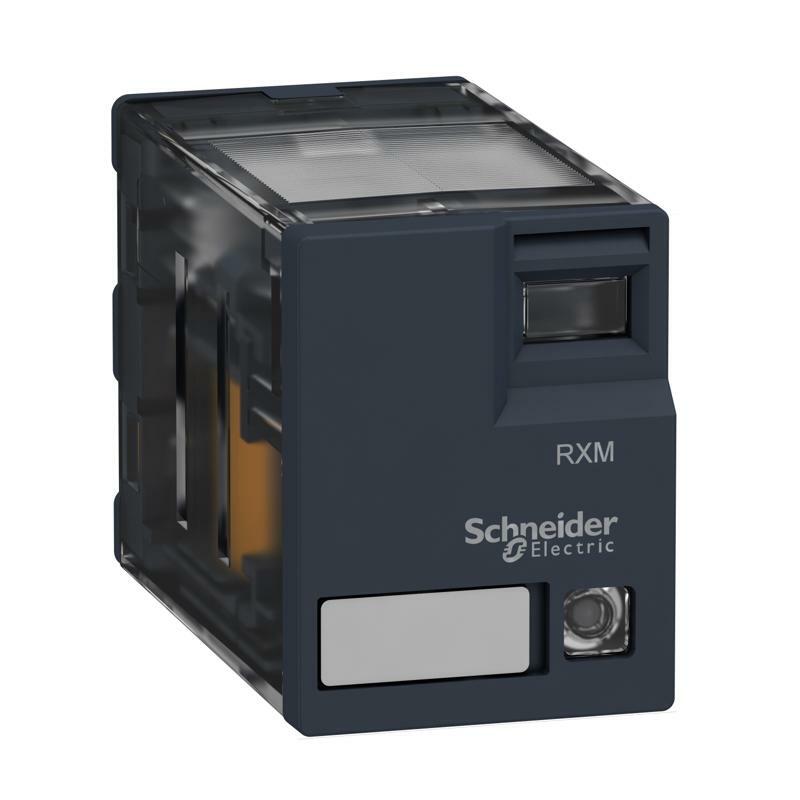

Реле миниатюрное, 3с/о, =24В
- Экологическая эффективность продукта
| Главная | |
|---|---|
| Серия продукта | Электромеханические реле Harmony |
| Имя серии | Миниатюрный |
| Тип изделия или компонента | Вставное реле |
| Название устройства | RXM |
| Тип контакта и соединения | 4 переключающих контакта |
| [Uc] напряжение схемы управления | 24 В Постоянный ток |
| Светодиодный индикатор состояния | С |
| Тип управления | Без кнопки замыкаемого тестирования |
| Коэффициент использования | 20 % |
| Дополнительная информация | |
| Форма контакта | Плоский |
| [Ui] номинальное напряжение изоляции | 250 В в соответствии с МЭК 300 В в соответствии с CSA 300 В в соответствии с UL |
| [Uimp] номинальное импульсное выдерживаемое напряжение | 2,5 кВ в течение 1.2/50 мкс |
| Материал контакта | AgNi |
| [Ie] номинальный рабочий ток | 3 А на 28 В (ПОСТОЯННЫЙ ТОК) нормально закрыт в соответствии с МЭК 3 А на 250 В (AC) нормально закрыт в соответствии с МЭК 6 А на 28 В (ПОСТОЯННЫЙ ТОК) нормально открыт в соответствии с МЭК 6 А на 250 В (AC) нормально открытый в соответствии с МЭК 6 А на 277 В (AC) в соответствии с UL 8 А на 30 В (ПОСТОЯННЫЙ ТОК) в соответствии с UL |
| Максимальный ток в установившемся режиме | 5 А |
| Максимальное напряжение переключения | 250 В в соответствии с МЭК |
| номинальная резистивная нагрузка | 6 А на 250 В переменный ток 6 А на 28 В ПОСТОЯННЫЙ ТОК |
| Максимальная коммутационная способность | 1500 ВА/168 ВТ |
| Минимальная коммутационная способность | 170 мВт на 10 мА, 17 В |
| Рабочая скорость | <= 1200 циклов/ч под нагрузкой <= 18000 циклов/ч Холостой ход |
| Механическая износостойкость | 10000000 циклов |
| Электрическая износостойкость | 100000 циклов для резистивной нагрузки |
| среднее потребление катушки | 0,9 В |
| Порог напряжения отпуска | >= 0.1 Uc |
| время работы | 20 мс |
| время отпуска | 20 мс td> |
| среднее сопротивление катушки | 650 Ом на 20 °C +/- 10 % |
| Диапазон номинальной рабочей напряжения | 19.2...26.4 В ПОСТОЯННЫЙ ТОК |
| Показатели надежности безопасности | B10d = 100000 |
| Степень защиты | RT I |
| Уровни теста | Уровень А групповой монтаж |
| Рабочее положение | Любая позиция |
| Масса нетто | 0,037 кг |
| Описание изделия | Полный комплект |
| Окружающая среда | |
| Электрическая прочность изоляции | 1300 В переменный ток между контактами из микро выключения изоляция 2000 В переменный ток между катушкой и контактом с базовая изоляция изоляция 2000 В переменный ток между полюсами с базовая изоляция |
| Сертификация изделия | UL Lloyd's CE CSA GOST IECEE CB Scheme |
| Стандарты | CSA C22.2 № 14 МЭК 61810-1 UL 508 |
| Температура окружающего воздуха для собрать | -40…85 °C |
| Рабочая температура окружающей среды | -40…55 °C |
| Виброустойчивость | 3 gn, амплитуда= +/- 1 мм (f = 10… 150 Гц)5 циклов в операции 5 gn, амплитуда= +/- 1 мм (f = 10…150 Гц)5 циклов в операции |
| Степень защиты | IP40 в соответствии с МЭК 60529 |
| Ударопрочность | 10 gn для в действии 30 gn для не работает |
| Степень загрязнения | 2 |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 2,100 см |
| Ширина 1 упаковки | 2,700 см |
| Длина 1 упаковки | 4,600 см |
| Вес 1 упаковки | 35,500 г |
| Тип 2 упаковки | BB1 |
| Количество единиц в 2 упаковке | 10 |
| Высота 2 упаковки | 3,000 см |
| Ширина 2 упаковки | 10,200 см |
| Длина 2 упаковки | 12,700 см |
| Вес 2 упаковки | 385,000 г |
| Тип 3 упаковки | S02 |
| Количество единиц в 3 упаковке | 240 |
| Высота 3 упаковки | 15,000 см |
| Ширина 3 упаковки | 30,000 см |
| Длина 3 упаковки | 40,000 см |
| Вес 3 упаковки | 9,695 кг |
| Гарантия | |
| Гарантия | 18 месяцев |
