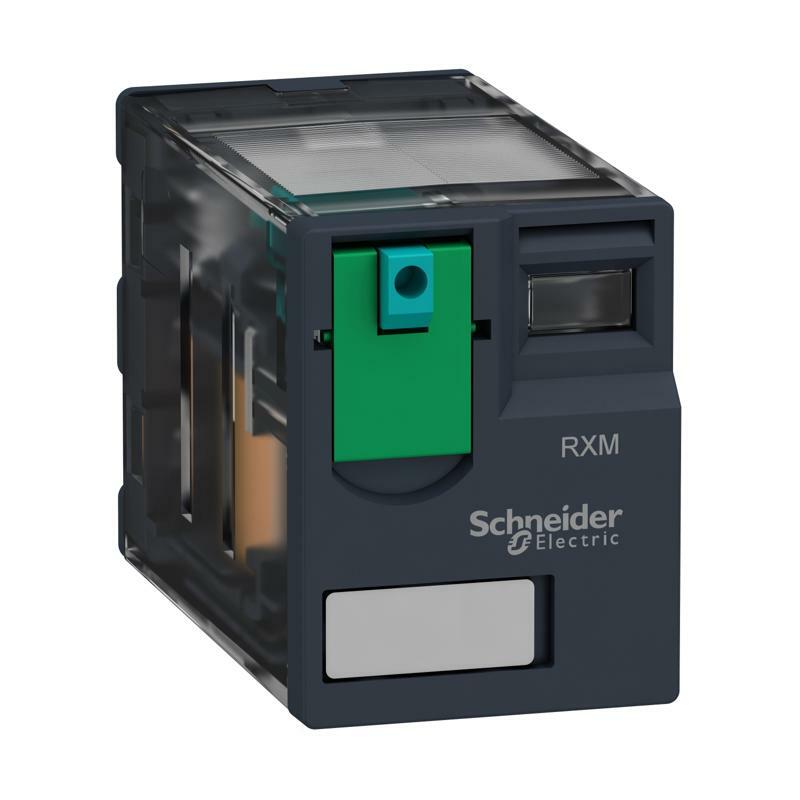

Реле Миниатюрное,4Co,Слабострум.=24В
- Экологическая эффективность продукта
| Главная | |
|---|---|
| Серия продукта | Электромеханические реле Harmony |
| Имя серии | Миниатюрный |
| Тип изделия или компонента | Вставное реле |
| Название устройства | RXM |
| Тип контакта и соединения | 4 переключающих контакта |
| [Uc] напряжение схемы управления | 24 В Постоянный ток |
| [Ithe] условный тепловой ток в оболочке | 3 А в -40…55 °C |
| Светодиодный индикатор состояния | Отсутствует |
| Тип управления | Кнопка проверки с возможностью блокировки |
| Коэффициент использования | 20 % |
| Дополнительная информация | |
| Форма контакта | Плоский |
| [Ui] номинальное напряжение изоляции | 250 В в соответствии с МЭК 300 В в соответствии с CSA 300 В в соответствии с UL |
| [Uimp] номинальное импульсное выдерживаемое напряжение | 2,5 кВ в течение 1.2/50 мкс |
| Материал контакта | Покрытый золотом раздвоенный серебром |
| [Ie] номинальный рабочий ток | 2 А на 28 В (ПОСТОЯННЫЙ ТОЧ) нормально открыт в соответствии с МЭК 2 А на 250 В (AC) нормально открыт в соответствии с МЭК 1 А на 28 В (ПОСТОЯННЫЙ ТОК) нормально закрыт в соответствии с МЭК 1 А на 250 В (AC) нормально закрыт в соответствии с МЭК 3 А на 28 В (ПОСТОЯННЫЙ ТОК) в соответствии с UL 3 А на 277 В (AC) в соответствии с UL |
| Максимальное напряжение переключения | 250 В согласно МЭК |
| номинальная резистивная нагрузка | 3 А на 250 В переменный ток 3 А на 28 В ПОСТОЯННЫЙ ТОЧ |
| Максимальная коммутационная способность | 750 ВА/84 ВТ |
| Минимальная коммутационная способность | 15 мВт на 3 мА, 5 В |
| Рабочая скорость | <= 1200 циклов/час под погрузкой <= 18000 циклов/ч Холостый ход |
| Механическая износостойкость | 10000000 циклов |
| Электрическая износостойкость | 100000 циклов для резистивной нагрузки в зависимости от монтажного положения и рабочих условий |
| среднее потребление катушки | 0,9 В |
| Порог напряжения отпуска | >= 0.1 Uc |
| время работы | 20 мс |
| время отпуска | 20 мс |
| среднее сопротивление катушки | 650 Ом на 20 °C +/- 10 % |
| Диапазон номинального рабочего напряжения | 19.2...26.4 В ПОСТОЯННЫЙ ТОЧ |
| Степень защиты | RT I |
| Уровни теста | Уровень А групповой монтаж |
| Рабочее положение | Любая позиция |
| Масса нетто | 0,037 кг |
| Описание изделия | Полный комплект |
| Окружающая среда | |
| Электрическая прочность изоляции | 1300 В переменный ток между контактами из микровыключения изоляция 2000 В переменный ток между катушкой и контактом 2000 В переменный ток между полюсами |
| Сертификация изделия | UL Lloyd's CE CSA GOST IECEE CB Scheme |
| Стандарты | CSA C22.2 № 14 МЭК 61810-1 UL 508 |
| Температура окружающей среды воздух для сож | -40…85 °C |
| Рабочая температура окружающей среды | -40…55 °C |
| Виброустойчивость | 3 gn, амплитуда= +/- 1 мм (f = 10…150 Гц)5 циклов в операции 5 gn, амплитуда= +/- 1 мм (f = 10…150 Гц)5 циклов не в операции |
| Степень защиты | IP40 в соответствии с МЭК 60529 |
| Ударопрочность | 10 gn для в действии 30 gn для не работает |
| Степень загрязнения | 2 |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 4,1 см |
| Ширина 1 упаковки | 2,1 см |
| Длина 1 упаковки | 2,8 см |
| Вес 1 упаковки | 38 г |
| Тип 2 упаковки | BB1 |
| Количество единиц во 2 упаковке | 10 |
| Высота 2 упаковки | 3,1 см |
| Ширина 2 упаковки | 10,3 см |
| Длина 2 упаковки | 12,5 см |
| Вес 2 упаковки | 394 г |
| Тип 3 упаковки | S02 |
| Количество единиц в 3 упаковке | 240 |
| Высота 3 упаковки | 15 см |
| Ширина 3 упаковки | 30 см |
| Длина 3 упаковки | 40 см |
| Вес 3 упаковки | 9,959 кг |
| Гарантия | |
| Гарантия | 18 months |
