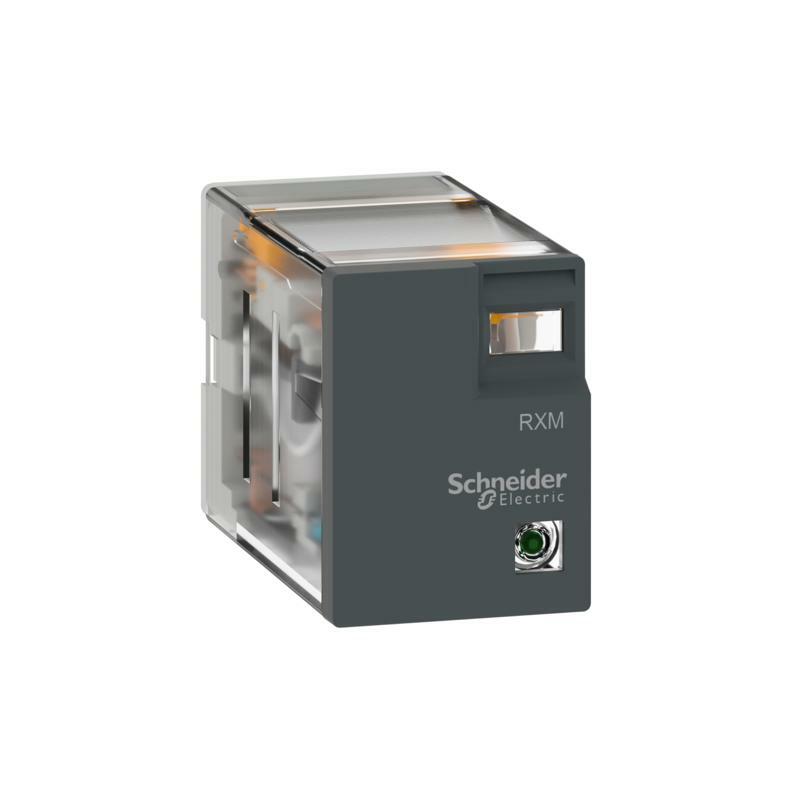

Реле миниатюрное,5а,2со,св.диод,=24в
- Экологическая эффективность продукта
| Главная | |
|---|---|
| Серия продукта | Электромеханические реле Harmony |
| Имя серии | Миниатюрный |
| Тип изделия или компонента | Вставное реле |
| Название устройства | RXM |
| Подавление помех катушки | Отсутствует |
| Коэффициент использования | 20 % |
| Продажа неделимым количеством | 10 |
| Дополнительная информация | |
| Тип контакта и соединения | 2 переключающие контакты |
| Работа контакта | Стандартный |
| [Uc] напряжение схемы управления | 24 В Постоянный ток |
| [Ithe] условный тепловой ток в оболочке | 5 А в -40…55 °C |
| Светодиодный индикатор состояния | С |
| Тип управления | Без кнопки |
| [ Ui] номинальное напряжение изоляции | 250 В в соответствии с МЭК |
| [Uimp] номинальное импульсное выдерживаемое напряжение | 4 кВ в течение 1.2/ 50 мкс в соответствии с МЭК 61810-7 |
| Материал контакта | Серебряный сплав (Ag/Ni) |
| [Ie] номинальный рабочий ток | 5 А (AC-1/DC-1) нормально открытый в соответствии с МЭК 2,5 А (AC-1/DC-1) нормально закрыт в соответствии с МЭК 1 А на 28 В (DC-13) нормально открыт |
| Минимальный ток переключения | 10 мА |
| Максимальное напряжение переключения | 250 В переменный ток 28 В ПОСТОЯННЫЙ ТОК |
| Минимальное напряжение переключения | 17 В |
| Ток нагрузки | 5 А на 250 В переменный ток 5 А на 28 В ПОСТОЯННЫЙ ТОК |
| Максимальная коммутационная способность | 1250 ВА переменный ток 140 Вт ПОСТОЯННЫЙ ТОК |
| Минимальная коммутационная способность | 170 мВт |
| Рабочая скорость | <= 1200 циклов/ч под нагрузкой <= 18000 циклов/ ч Холостой ход |
| Механическая износостойкость | 10000000 циклов |
| Электрическая износостойкость | 100000 циклов для резистивной нагрузки 50000 циклов, 1 А на 28 В, DC-13 нормально открыт |
| Среднее потребление катушки | 0, 9 В, ПОСТОЯННЫЙ ТОК |
| Порог напряжения отпуска | >= 0.1 Uc ПОСТОЯННЫЙ ТОК |
| Рабочий время | 20 мс между поломкой де-энергии и исполнения off-delay contact 20 мс между резиденцией и получением on-delay contact |
| Среднее сопротивление | 640 Ом на 23 °C +/- 10 % |
| Диапазон номинального рабочего напряжения | 19.2 ...26.4 В ПОСТОЯННЫЙ ТОК |
| Степень защиты | RT I |
| Уровни теста | Уровень А групповой монтаж |
| Рабочее положение | Любая позиция |
| Габаритная ширина CAD | 21 мм |
| Габаритная высота CAD | 27 мм |
| Габаритная глубина CAD | 46 мм |
| Масса нетто | 0,032 кг |
| Электрическая прочность изоляции | 2000 В переменный ток между катушкой и контактом с базовая изоляция изоляция 2000 В переменный ток между полюсами из базовая изоляция изоляция 1000 В переменный ток между контактами с микро выключения изоляция |
| Показатели надежности безопасности | B10d = 100000 |
| Окружающая среда | |
| Стандарты | IEC 61810-1 (iss. 2) CE |
| Температура окружающего воздуха для собрать | -40…85 °C |
| Рабочая температура окружающей среды | -40…55 °C |
| Виброустойчивость | 3 gn, амплитуда= +/- 1 мм (f = 10…50 Гц) действующий в соответствии с МЭК 60068-2-6 6 gn, амплитуда= +/- 1 мм (f = 10…50 Гц) не работает в соответствии с МЭК 60068-2- 6 |
| Степень защиты | IP40 в соответствии с МЭК 60529 |
| Степень загрязнения | 3 |
| Ударопрочность | 30 gn для не работает в соответствии с МЭК 60068-2-27 10 gn для действия в соответствии с МЭК 60068-2-27 |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 2,000 см |
| Ширина 1 упаковки | 2,500 см |
| Длина 1 упаковки | 4,500 см |
| Вес 1 упаковки | 33,000 г |
| Тип 2 упаковки | BB1 |
| Количество единиц в 2 упаковке | 10 |
| Высота 2 упаковки | 3,000 см |
| Ширина 2 упаковки | 10,500 см |
| Длина 2 упаковки | 12,500 см |
| Вес 2 упаковки | 363,000 г |
| Тип 3 упаковки | S02 |
| Количество единиц в 3 упаковке | 270 |
| Высота 3 упаковки | 15,000 см |
| Ширина 3 упаковки | 30,000 см |
| Длина 3 упаковки | 40,000 см |
| Вес 3 упаковки | 10,065 кг |
| Гарантия | |
| Гарантия | 18 месяцев |
