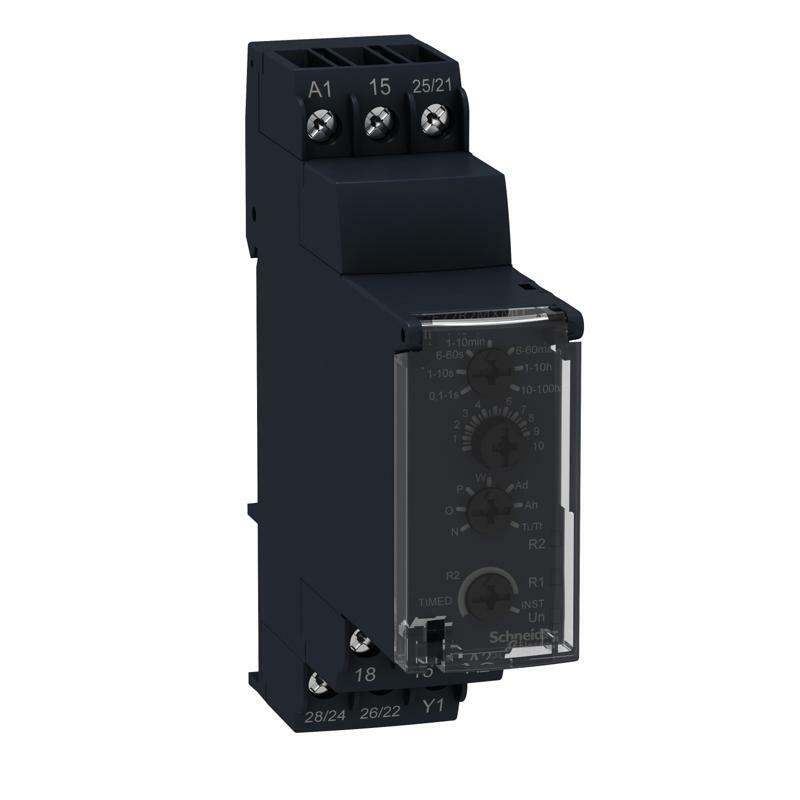

Реле времени многофункциональное Re22R2Mmu
- Экологическая эффективность продукта
| Главная | |
|---|---|
| Серия продукта | Harmony Таймерные реле |
| Тип изделия или компонента | Многофункциональное реле |
| Тип дискретного выхода | Реле |
| Название устройства | RE22 |
| Номинальный выходной ток | 8 А |
| Дополнительная информация | |
| Тип контакта и соединения | 1 переключающий контакт синхронизированный контакт 1 переключающий контакт часовой или мгновенный контакт |
| Тип выдержки времени | Задержка включения питания On-delay и off-delay Интервал Выключение с задержкой Симметричное мигание |
| Диапазон задержки времени | 10...100 ч 6.. .60 с 0.1...1 с 1...10 год 1...10 с 1...10 мин 6.. .60 мин |
| Тип управления | Поворотная ручка Лицевая панель |
| [Us] номинальное напряжение питания | 24...240 В переменный ток 24 В ПОСТОЯННЫЙ ТОК |
| Диапазон напряжения | 0.85... 1.1 Us |
| Частота питающей сети | 50...60 Гц +/- 5 % |
| Клеммы подключения | Винтовые зажимы, 2 x 1.5 мм² с кабельным наконечником Винтовые зажимы, 2 x 2.5 мм² без кабельного наконечника |
| Момент затяжки | 0,6…1 Н.м в соответствии с МЭК 60947-1 |
| Материал корпуса | Самозатухающий |
| Стабильность и повторяемость характеристик | +/- 0.5 % в соответствии с МЭК 61812-1 |
| Отклонение температуры | +/- 0.05 %/°C |
| Отклонения напряжения | +/- 0.2 %/В |
| Настройка точности выдержки времени | +/- 10 % от полной шкалы на 25 °C в соответствии с МЭК 61812-1 |
| Продолжительность импульса сигнала управления | 30 мс 100 мс под нагрузкой |
| Сопротивление изоляции | 100 МОм на 500 В постоянный ток в соответствии с МЭК 60664-1 |
| Время восстановления | 120 мс после снятия напряжения |
| Устойчивость к коротких перерывов потребления | 10 мс |
| Потребляемая мощность [ВА] | 50·А на 240 В переменный ток |
| Потребление энергии [Вт] | 0,7 В на 24 В ПОСТОЯННЫЙ ТОК |
| Отключающая способность | 2000 В·А |
| Минимальный ток переключения | 10 мА на 5 В |
| Максимальный ток переключения | 8 мА |
| Максимальное напряжение переключения | 250 В |
| Электрическая износостойкость | 100000 циклов для резистивной нагрузки , 8 А на 250 В, AC |
| Механическая износостойкость | 10000000 циклов |
| Номинальное импульсное выдерживаемое напряжение | 5 кВ для 1,2…50 мкс в соответствии с МЭК 60664-1 5 кВ в соответствии с МЭК 61812-1 |
| Задержка включения питания | 100 мс |
| Показатели надежности безопасности | MTTFd = 182.6 лет B10d = 170000 |
| Монтажное положение | Любое положение относительно нормальной вертикальной плоскости монтажа |
| Монтажная опора | 35 мм DIN-рейка в соответствии с МЭК 60715 |
| Светодиодный индикатор состояния | Зеленый светодиод (мигание) для длится отсчет времени Зеленый светодиод (постоянный) для питания включен Желтый светодиод для реле включен |
| Ширина | 22,5 мм |
| Масса нетто | 0,09 кг |
| Окружающая среда | |
| Электрическая прочность изоляции | 2,5 кВ для 1 mA/1 минута на 50 Гц в соответствии с МЭК 61812-1 |
| Стандарты | МЭК 61812-1 МЭК 61000-6-1 МЭК 61000-6-2 МЭК 61000-6-3 МЭК 61000-6-4 |
| Директивы | 2004/108/EC - электромагнитная совместимость 2006 /95/EC - директива низкого напряжения |
| Сертификация изделия | cULus CSA CE CCC RCM GL EAC |
| Рабочая температура окружающей среды | -20…60 °C |
| Температура окружающего воздуха для собрать | -30…60 °C |
| Степень защиты | Корпус: IP40 в соответствии с МЭК 60529 Клеммная колодка: IP20 в соответствии с МЭК 60529 Передняя панель: IP40 в соответствии с МЭК 60529 |
| Виброустойчивость | 20 м/с² (f= 10…150 Гц) в соответствии с МЭК 60068-2-6 |
| Ударопрочность | 15 gn для 11 мс соответственно к МЭК 60068-2-27 |
| Относительная влажность | 93%, без конденсата в соответствии с МЭК 60068-2-30 |
| Электромагнитная совместимость | Тест на устойчивость к электростатическому разряду - испытательный уровень: 6 кВ (контактный разряд)уровень 3 в соответствии с МЭК 61000-4-2 Тест на устойчивость к электростатическому разряду электростатического разряда - испытательный уровень: 8 кВ (выхлоп)уровень 3 в соответствии с МЭК 61000-4-2 Тест на устойчивость к быстрым переходным процессам - испытательный уровень: 1 кВ (емкостной соединительный зажим)уровень 3 в соответствии с МЭК 61000-4-4 Тест на устойчивость к быстрым переходным процессам - испытательный уровень: 2 кВ (прямой контакт)уровень 3 в соответствии с МЭК 61000-4-4 Тест на устойчивость к перенапряжению - испытательный уровень: 1 кВ (дифференциальный режим)уровень 3 в соответствии с МЭК 61000-4-5 Тест на устойчивость к перенапряжению - испытательный уровень: 2 кВ (Общий режим)уровень 3 в соответствии с МЭК 61000-4-5 Тест на устойчивость к излучению РЧ э/м поля - испытательный уровень: 10 В (0,15...80 MГц)уровень 3 в соответствии с МЭК 61000-4-6 Тест на устойчивость к электромагнитному полю - испытательный уровень: 10 В /м (80 МГц...1 ГГц)уровень 3 в соответствии с МЭК 61000-4-3 Устойчивость к кратковременным исчезновениям и провалам - испытательный уровень: 30 % (500 мс) в соответствии с МЭК 61000-4-11 Устойчивость к кратковременным исчезновениям и провалам - испытательный уровень: 100 % (20 м/с) в соответствии с МЭК 61000-4-11 Приведенные и излучаемые помехикласс B в соответствии с EN 55022 |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 2,500 см |
| Ширина 1 упаковки | 8,200 см |
| Длина 1 упаковки | 9,500 см |
| Вес 1 упаковки | 105,000 г |
| Тип 2 упаковки | S02 |
| Количество единиц в 2 упаковке | 40 |
| Высота 2 упаковки | 15,000 см |
| Ширина 2 упаковки | 30,000 см |
| Длина 2 упаковки | 40,000 см |
| Вес 2 упаковки | 4,667 кг |
