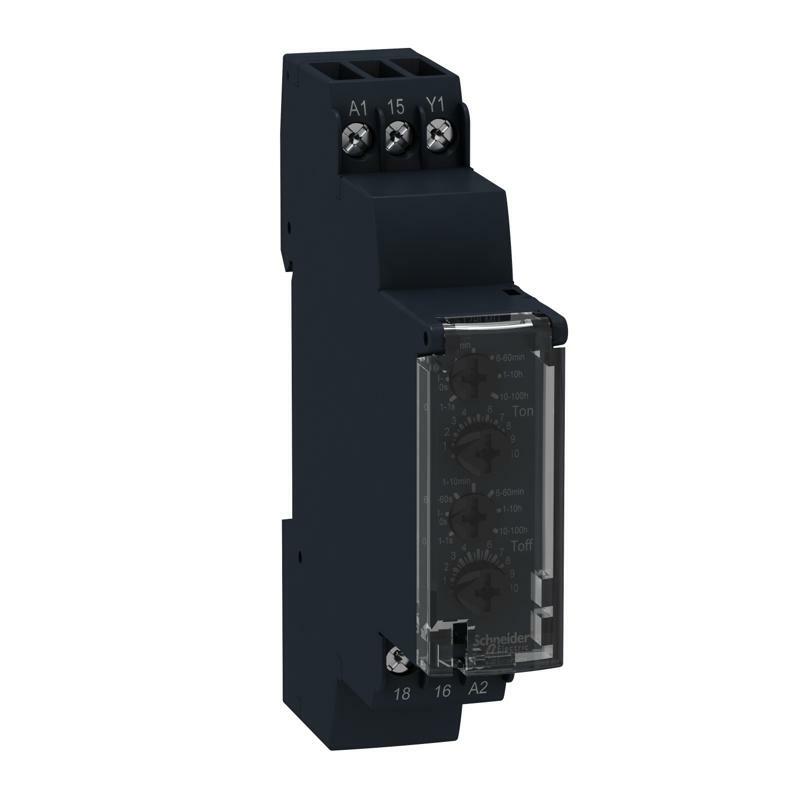

Реле времени модульное, ~24-240в Re17Llbm
- Экологическая эффективность продукта
| Главная | |
|---|---|
| Серия продукта | Harmony Таймерные реле |
| Тип изделия или компонента | Двухфункциональное реле |
| Тип дискретного выхода | Полупроводниковый |
| Ширина | 17,5 мм |
| Наименование компонента | RE17L |
| Тип выдержки времени | Ассиметричное мигание |
| Диапазон задержки времени | 6...60 с 6...60 мин 1...10 мин 0.1...1 с 1...10 год 10...100 год 1...10 с |
| Номинальный выходной ток | 0,7 А |
| Дополнительная информация | |
| Тип управления | Селекторный переключатель Лицевая панель |
| [ Us] номинальное напряжение питания | 24...240 В переменный ток 50/60 Гц |
| Диапазон напряжения | 0.85.. .1.1 Us |
| Частота питающей сети | 50...60 Гц +/- 5 % |
| отпуска входного напряжения | 7 В |
| продолжительность импульса сигнала управления | 0.05 s постоянно |
| Сопротивление изоляции | 100 МОм на 500 В постоянный ток в соответствии с МЭК 60664-1 |
| [Uimp] номинальное импульсное выдерживаемое напряжение | 5 кВ в течение 1.2/50 мкс |
| задержка включения | 100 мс |
| Клеммы подключения | Винтовые зажимы, 1 x 0.5...1 x 3.3 мм² (AWG 20...AWG 12) Твердый без кабельного наконечника Винтовые зажимы, 2 x 0.5... 2 x 2.5 мм² (AWG 20...AWG 14) Твердый без кабельного наконечника Винтовые зажимы, 1 x 0.2...1 x 2.5 мм² (AWG 24...AWG 14) гибкий с кабельным наконечником Винтовые зажимы, 2 x 0.2...2 x 1.5 мм² (AWG 24...AWG 16) гибкий с кабельным наконечником |
| Момент затяжки | 0,6…1 Н.м в соответствии с МЭК 60947-1 |
| Электрическая прочность изоляции | 2,5 кВ 1 mA/1 минута 50 Гц соответственно к МЭК 61812-1 |
| Материал корпуса | Самозатухающий |
| Стабильность и повторяемость характеристик | +/- 0.5 % в соответствии с МЭК 61812-1 |
| Отклонения температуры | +/- 0.05 %/°C |
| Отклонение напряжения | +/- 0.2 %/В |
| Настройка точности выдержки времени | +/- 10 % от полной шкалы на 25 °C в соответствии с МЭК 61812-1 |
| Интегральное время | 350 мс после снятия напряжения постоянно |
| Коэффициент работы под погрузкой | 100 % |
| Потребляемая мощность [ВА] | 0…3 В·А на 240 В переменный ток |
| Отключающая способность | 0,5 А переменный ток в соответствии с UL 0, 7 А переменный ток на 20 °C |
| рабочая частота | 10 Гц |
| Максимальный выходной ток | 20 А |
| Минимальный ток переключения | 10 мА |
| Максимальный ток утечки | 5 мА |
| Максимальное напряжение переключения | 250 В переменный ток |
| Максимальное проседание напряжения | <4 В 3-проводной <8 В 2-проводной |
| Электрическая износостойкость | 100000000 циклов |
| Маркирование | CE |
| Длина между двумя ведущими частями | 4 кВ/3 в соответствии с МЭК 60664-1 |
| Показатели надежности безопасности | B10d = 320000 MTTFd = 353,8 лет |
| Монтажное положение | Любое положение относительно нормальной вертикальной плоскости монтажа |
| Монтажная опора | 35 мм DIN-рейка в соответствии с МЭК 60715 |
| Масса нетто | 0,068 кг |
| Тип выдержки времени | L, Li |
| Функциональность | Ассиметричный мерцающий таймер |
| Код совместимости | RE17 |
| Окружающая среда | |
| Устойчивость к коротким перерывам потребления | 20 мс |
| Коэффициент снижения | 5 мА/°C |
| Стандарты | МЭК 61000-6-2 МЭК 61000-6-4 МЭК 61802-1 МЭК 61000-6-1 />МЭК 61000-6-3 2006/95/EC 2004/108/EC |
| Сертификация изделия | cULus GL CSA |
| Температура окружающего воздуха для собрать | -30…60 °C |
| Рабочая температура окружающей среды | -20…60 °C |
| Степень защиты | IP20 в соответствии с МЭК 60529 (клемная колодка) IP40 в соответствии с МЭК 60529 (корпус) IP50 в соответствии с МЭК 60529 (передняя панель) |
| Виброустойчивость | 20 м/с² (f= 10…150 Гц) в соответствии с МЭК 60068-2-6 |
| Ударопрочность | 15 gn для 11 мс в соответствии с МЭК 60068-2-27 |
| Относительная влажность | 93% без конденсата в соответствии с МЭК 60068-2-30 |
| Электромагнитная совместимость | Тест на устойчивость к электростатическому разряду: уровень проверки: 6 кВ (в контакте) уровень 3 в соответствии с МЭК 61000-4-2 Тест на устойчивость к электростатическому разряду электростатического разряда: уровень проверки: 8 кВ (в воздухе) уровень 3 в соответствии с МЭК 61000-4-2 Восприимчивость к электромагнитным полям: уровень проверки: 10 В/м (80 МГц - 1 ГГц) уровень 3 в соответствии с МЭК 61000-4-3 Тест на устойчивость к эл.переходным процессам/импульсам: уровень проверки: 1 кВ (емкостной соединительный зажим) уровень 3 в соответствии с МЭК 61000-4-4 Тест на устойчивость к эл. эл.переходных процессов/импульсов: уровень проверки: 2 кВ (прямой) уровень 3 в соответствии с МЭК 61000-4-4 1.2/50 µs тест на устойчивость к импульсному перенапряжению: уровень проверки: 1 кВ (дифференциальный режим) уровень 3 в соответствии с МЭК 61000-4-5 1.2/50 µs тест на устойчивость к импульсному перенапряжению: уровень проверки: 2 кВ (Общий режим) уровень 3 в соответствии с МЭК 61000-4-5 Приведены радиочастотные возмущения : уровень проверки: 10 В (0,15...80 MГц) уровень 3 в соответствии с МЭК 61000-4-6 Тест на устойчивость к перепадам и прерываниям напряжения: уровень проверки: 0 % (1 цикл) в соответствии с МЭК 61000-4-11 Тест на устойчивость к перепадам и прерываниям напряжения: уровень проверки: 70 % (25/30 циклов) в соответствии с МЭК 61000-4-11 Приведенные и излучаемые помехи: класс B соответственно к EN 55022 |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 2,7 см |
| Ширина 1 упаковки | 8,0 см |
| Длина 1 упаковки | 9,5 см |
| Вес 1 упаковки | 73,0 г |
| Тип 2 упаковки | S02 |
| Количество единиц в 2 упаковке | 40 |
| Высота 2 упаковки | 15,0 см |
| Ширина 2 упаковки | 30,0 см |
| Длина 2 упаковки | 40,0 см |
| Вес 2 упаковки | 3,347 кг |
