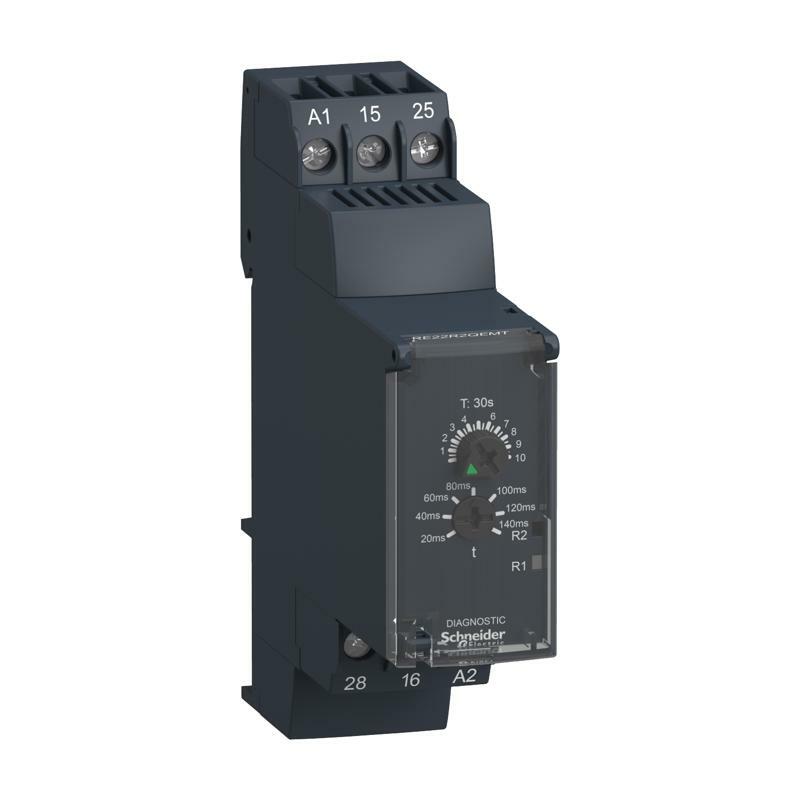

Реле времени ПУСК двигателя звезда-треугольник Re22R2Qemt
- Экологическая эффективность продукта
| Главная | |
|---|---|
| Серия продукта | Harmony Таймерные реле |
| Тип изделия или компонента | Однофункциональное реле |
| Тип дискретного выхода | Реле |
| Название устройства | RE22 |
| Номинальный выходной ток | 8 А |
| Дополнительная информация | |
| Тип контакта и соединения | 2 переключающие контакты синхронизированный контакт, без кадмия |
| Тип выдержки времени | Звезда-треугольник |
| Диапазон задержки времени | 0.3...30 с |
| Тип управления | Поворотная ручка Кнопка диагностики |
| [Us] номинальное напряжение питания | 380..415 В переменный ток 50/60 Гц |
| Отпускание входного напряжения | <= 38 В |
| Диапазон напряжения | 0.85...1.16 Us |
| Частота питающей сети | 50...60 Гц +/- 5 % |
| Клеммы подключения | Винтовые зажимы, 1 x 0.5...1 x 3.3 мм² (AWG 20...AWG 12) Твердый без кабельного наконечника Винтовые зажимы, 2 x 0.5...2 x 2.5 мм² (AWG 20...AWG 14) Твердый без кабельного наконечника Винтовые зажимы, 1 x 0.2...1 x 2.5 мм² (AWG 24...AWG 14) гибкий с кабельным наконечником Винтовые зажимы, 2 x 0.2...2 x 1.5 мм² (AWG 24...AWG 16) гибкий с кабельным наконечником |
| Момент затяжки | 0,6…1 Н.м в соответствии с МЭК 60947-1 |
| Материал корпуса | Самозатухающий |
| Стабильность и повторяемость характеристик | +/- 0.5 % в соответствии с МЭК 61812-1 |
| Отклонение температуры | +/- 0.05 %/°C |
| Отклонение напряжения | +/- 0.2 %/В |
| Настройка точности выдержки времени | +/- 10 % от полной шкалы на 25° C в соответствии с МЭК 61812-1 |
| Сопротивление изоляции | 100 МОм на 500 В постоянный ток в соответствии с МЭК 60664-1 |
| Время восстановления | 120 мс после снятия напряжения |
| Устойчивость к коротким перерывам потребления | 10 мс |
| Потребляемая мощность [ВА] | 15·А на 380 В переменный ток |
| Коммутационная способность [ВА] | 2000 В·А |
| Минимальный ток переключения | 10 мА на 5 В постоянный ток |
| Максимальный ток переключения | 8 А |
| Максимальное напряжение переключения | 250 В переменный ток |
| Электрическая износостойкость | 100000 циклов, 8 А на 250 В, AC-1 100000 циклов, 2 А на 24 В, DC-1 |
| Механическая износостойкость | 10000000 циклов |
| Номинальное импульсное выдерживаемое напряжение | 5 кВ для 1,2…50 мкс в соответствии с МЭК 60664-1 |
| Задержка включения питания | 100 мс |
| Длина между двумя проводящими частями | 4 кВ/3 в соответствии с МЭК 60664-1 |
| Категория перенапряжения | III согласно МЭК 60664-1 |
| Показатели надежности безопасности | B10d = 250000 MTTFd = 273.9 лет |
| Монтажное положение | Любое положение |
| Монтажная опора | 35 мм DIN-рейка в соответствии с МЭК 60715 |
| Светодиодный индикатор состояния | Зеленый Светодиодная подсветка (постоянный) для индикация указателя набора номера Желтый СВЕТДИОД (постоянный) для выходного реле включен Желтый светодиод (быстрое мигание) для отсчета времени и выходное реле выключен Желтый светодиод (медленное мигание) для отсчета времени и выходное реле включен |
| Ширина | 22,5 мм |
| Масса нетто | 0,09 кг |
| Окружающая среда | |
| Электрическая прочность изоляции | 2,5 кВ для 1 mA/1 минута на 50 Гц между выходом реле и источником питания с базовая изоляция в соответствии с МЭК 61812-1 |
| Стандарты | МЭК 61812-1 UL 508 |
| Директивы | 2006/95/EC - директива низкого напряжения 2004/108/EC - электромагнитная совместимость |
| Сертификация изделия | EAC GL CSA UL CCC RCM CE |
| Рабочая температура окружающей среды | -20…60 °C |
| Температура окружающего воздуха для сох | -40…70 ° C |
| Степень защиты | Корпус: IP40 в соответствии с МЭК 60529 Клеммы: IP20 в соответствии с МЭК 60529 Лицевая панель: IP50 в соответствии с МЭК 60529 |
| Степень загрязнения | 3 в соответствии с МЭК 60664-1 |
| Виброустойчивость | 20 м/с² (f= 10…150 Гц) в соответствии с МЭК 60068-2-6 |
| Ударопрочность | 15 gn не работает для 11 мс в соответствии с МЭК 60068-2-27 5 gn в действии для 11 мс в соответствии с МЭК 60068-2-27 |
| Относительная влажность | 95 % в 25…55 °C |
| Электромагнитная совместимость | Тест на устойчивость к быстрым переходным процессам - испытательный уровень: 1 кВ (емкостный соединительный зажим)уровень 3 в соответствии с МЭК 61000-4-4 Электростатический разряд - испытательный уровень: 6 кВ (контактный разряд)уровень 3 в соответствии с МЭК 61000-4-2 Электростатический разряд - испытательный уровень: 8 кВ (выхлоп) уровень 3 в соответствии с МЭК 61000-4-2 Тест на устойчивость к излучению РЧ э/м поля - испытательный уровень: 10 В/м (80 МГц...1 ГГц)уровень 3 в соответствии с МЭК 61000-4-3 Приведенные радиочастотные возмущения - испытательный уровень: 10 В (0,15...80 MГц)уровень 3 в соответствии с МЭК 61000-4-6 Быстрые переходные импульсы - испытательный уровень: 2 кВ (прямой контакт) уровень 3 в соответствии с МЭК 61000-4-4 Устойчивость к кратковременным исчезновениям и провалам - испытательный уровень: 30 % (500 мс) в соответствии с МЭК 61000-4-11 Тест на устойчивость к перенапряжению - испытательный уровень: 2 кВ (дифференциальный режим)уровень 3 МЭК 61000-4-5 Тест на устойчивость к перенапряжению - испытательный уровень: 4 кВ (Общий режим)уровень 3 в соответствии с МЭК 61000-4-5 |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 2,5 см |
| Ширина 1 упаковки | 8,3 см |
| Длина 1 упаковки | 9,5 см |
| Вес 1 упаковки | 100,0 г |
| Тип 2 упаковки | S02 |
| Количество единиц во 2 упаковке | 40 |
| Высота 2 упаковки | 15,0 см |
| Ширина 2 упаковки | 30,0 см |
| Длина 2 упаковки | 40,0 см |
| Вес 2 упаковки | 4,441 кг |
| Тип 3 упаковки | P06 |
| Количество единиц в 3 упаковке | 640 |
| Высота 3 упаковки | 80,0 см |
| Ширина 3 упаковки | 80,0 см |
| Длина 3 упаковки | 60,0 см |
| Вес 3 упаковки | 79,78 кг |
