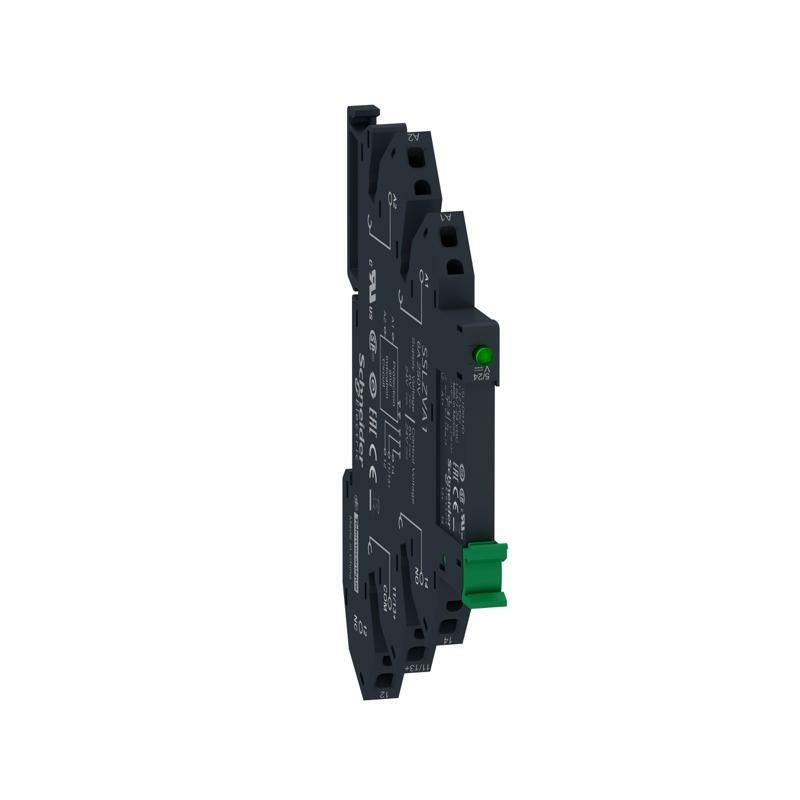

| Серия продукта | Harmony Твердотельные реле |
|---|
| Тип изделия или компонента | Твердотельное реле до 10 А |
|---|
| Название устройства | SSL |
|---|
| Количество фаз сети | 1 фаза |
|---|
| Режим коммутации вывода | Случайное переключение напряжения |
|---|
| Дополнительная информация |
|---|
| Монтажная опора | Пружинное гнездо |
|---|
| [In] номинальный ток | 2 А |
|---|
| [Uc] напряжение схемы управления | 16 ...30 В Постоянный ток |
|---|
| СИЛА ЗАЖИМАНИЯ | 10...40 Н.м |
|---|
| Клеммы подключения | Гибкий кабель с кабельным наконечником,зажимная способность: 0.2...1.5 мм² (AWG 24...AWG 16)
Сплошной кабель с кабельным наконечником,зажимная способность: 0.2. ..1.5 мм² (AWG 24...AWG 16) |
|---|
| Емкостная асимметрия | 1,5 пФ вход /выход |
|---|
| Минимальное напряжение переключения | 16 В Постоянный ток включения |
|---|
| Максимальное напряжение переключения | 5 В Постоянный ток отключение |
|---|
| Входное полное сопротивление | 3.43 кОм |
|---|
| Тип полупроводникового выхода | SCR выход
Случайное переключение напряжения |
|---|
| Ток нагрузки | 0,07…2 А |
|---|
| тангенс угла перенапряжения | 600 В переменного тока |
| Кратковременный ток | 120 А для 16.6 мс
115 А для 20 мс |
|---|
| Максимальное проседание напряжения | <1,1 В в открытом положении |
|---|
| Максимальный сверхток I²t для срабатывания с | 285 A².с для 10 мс на 50 Гц полупериод
260 A².с для 8.3 мс на 60 Гц полупериод |
|---|
| Максимальный ток утечки | 4 мА в закрытом состоянии |
| Дифференциал напряжения до времени dv/dt | 500 В/мкс в закрытом состоянии при максимальном напряжении |
|---|
| Время реакции | 5 мс (включение)
10 мс (выключение) |
|---|
| Категория перенапряжения | III |
|---|
| Ширина | 6,2 мм |
|---|
| Высота | 104,6 мм |
|---|
| Глубина | 79,5 мм |
|---|
| Масса нетто | 0,0285 кг |
|---|
| Окружающая среда |
|---|
| Огнестойкость | V0 в соответствии с UL 94 |
|---|
| Электрическая прочность изоляции | 2500 В для Вход/выход |
|---|
| Степень загрязнения | 2 |
|---|
| Стандарты | МЭК 60950-1
МЭК 61000
МЭК 62314
МЭК 61984
EN 61984 |
|---|
| Сертификация изделия | UL
CSA
CE
UL 508
CSA22.2 No. 14-10
GOST |
|---|
| Маркирование | CURus
CSA
CE
EAC |
|---|
| Степень защиты | IP20 |
|---|
| Рабочая температура окружающей среды | -20…70° C |
|---|
| Температура окружающего воздуха для собрать | -20…85 °C |
|---|
| Упаковочная единица |
|---|
| Тип 1 упаковки | PCE |
|---|
| Количество единиц в 1 упаковке | 1 |
|---|
| Высота 1 упаковки | 10,04 см |
|---|
| Ширина 1 упаковки | 0,625 см |
|---|
| Длина 1 упаковки | 7,9 см |
|---|
| Вес 1 упаковки | 33,0 г |
|---|
| Гарантия |
|---|
| Гарантия | 18 месяцев |
|---|
