| Серия продукта | Harmony Твердотельные реле |
|---|
| Тип изделия или компонента | Твердотельное реле до 10 А |
|---|

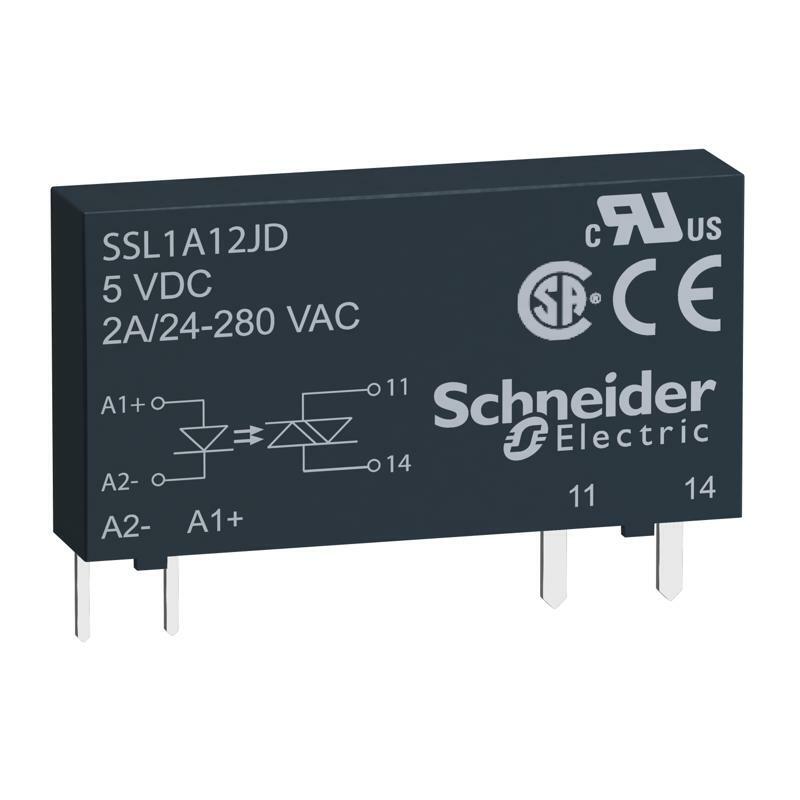

| Название устройства | SSL |
|---|
| Количество фаз сети | 1 фаза |
|---|
| Режим коммутации вывода | Переключение постоянного тока |
|---|
| Дополнительная информация |
|---|
| Монтажная опора | Контактное гнездо |
|---|
| [In] номинальный ток | 2 А |
|---|
| Исходное напряжение | 24...280 В переменный ток |
|---|
| [Uc] напряжение схемы управления | 15...30 В Постоянный ток |
|---|
| Емкостная асимметрия | 1,5 пФ вход /выход |
|---|
| Минимальное напряжение переключения | 15 В Постоянный ток включения |
|---|
| Максимальное напряжение переключения | 10 В Постоянный ток отключения |
|---|
| Ограничение входящего тока | 6 мА |
|---|
| Входное полное сопротивление | 3500 Ом |
|---|
| Тип полупроводникового выхода | Переключение нулевого напряжения
SCR выход |
|---|
| Ток нагрузки | 0,07…2 А |
|---|
| тангенс угла перенапряжения | 600 В переменного тока |
|---|
| Кратковременный ток | 120 А для 16.6 мс
115 А для 20 мс |
|---|
| Максимальное проседание напряжения | <1,1 В в открытом положении |
|---|
| Максимальный сверхток I²t для срабатывания с | 66 A².с для 10 мс на 50 Гц полупериод
60 A².с для 8.3 мс на 60 Гц полупериод |
|---|
| Максимальный ток утечки | 4 мА в закрытом состоянии |
|---|
| Дифференциал напряжения до времени dv/dt | 500 В/ мкс в закрытом состоянии при максимальном напряжении |
|---|
| Время реакции | 0.5 цикл (включение)
0.5 цикл (выключение) |
|---|
| Категория перенапряжения | III |
|---|
| Ширина | 5 мм |
|---|
| Высота | 28 мм |
|---|
| Глубина | 15 мм |
|---|
| Масса нетто | 0,0041 кг |
|---|
| Окружающая среда |
|---|
| Огнестойкость | V0 в соответствии с UL 94 |
|---|
| Электрическая прочность изоляции | 2500 В для Вход/выход |
|---|
| Степень загрязнения | 2 |
|---|
| Сертификация изделия | UL
CSA |
|---|
| Маркирование | CE |
|---|
| Рабочая температура окружающей среды | -20…80 °C |
|---|
| Температура окружающего воздуха для собрать | -20…85 °C |
|---|
| Упаковочная единица |
|---|
| Тип 1 упаковки | PCE |
|---|
| Количество единиц в 1 упаковке | 1 |
|---|
| Высота 1 упаковки | 0,7 см |
|---|
| Ширина 1 упаковка | 2,5 см |
|---|
| Длина 1 упаковки | 37 см |
|---|
| Вес 1 упаковки | 5 г |
| Тип 2 упаковки | BB1 |
|---|
| Количество единиц в 2 упаковке | 12 |
|---|
| Высота 2 упаковки | 0,7 см |
|---|
| Ширина 2 упаковки | 2,5 см |
|---|
| Длина 2 упаковки | 37 см |
|---|
| Вес 2 упаковки | 61 г |
|---|
| Тип 3 упаковки | S01 |
|---|
| Количество единиц в 3 упаковке | 1080 |
|---|
| Высота 3 упаковки | 15 см |
|---|
| Ширина 3 упаковки | 15 см |
|---|
| Длина 3 упаковки | 40 см |
|---|
| Вес 3 упаковки | 5,684 кг |
|---|
