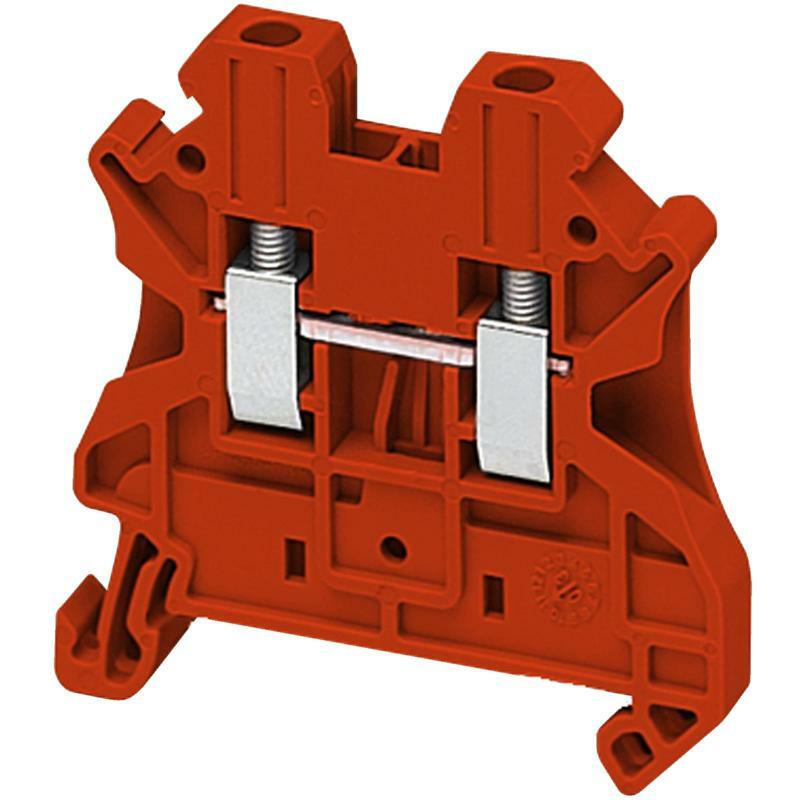

Sarel 2конт винтовая клема 2,5мм КРАС
- Экологическая эффективность продукта
| Главная | |
|---|---|
| Диапазон | Linergy |
| Название продукта | Linergy TR |
| Тип изделия или компонента | Клеммная колодка |
| Название устройства | TRV |
| Категория аксессуара/запасной части | Аксессуар для подключения |
| Тип клеммного блока | Проходной |
| Уровень клеммного блока | 1 |
| Способ крепления | Зажимом |
| Номинальное поперечное сечение | 2,5 мм² |
| Длина | 47,7 мм |
| Цвет | Красный |
| Количество в одном комплекте | Набор 50 единиц |
| Дополнительная информация | |
| Ширина | 5,2 мм |
| Высота | 47,5 мм |
| Клеммы подключения | 1 x Винтовой зажим Вверх (M3) 1 x Винтовой зажим Нижний (M3) |
| количество подключений | 2 |
| Положение соединения | Сбоку |
| Количество измерительных входов | 2 |
| Поперечное сечение кабеля | 0,14…4 мм², Твердый кабель с кабельным наконечником 0,2…2,5 мм², гибкий кабель с кабельным наконечником 0,14…4 мм², Твердый кабель без кабельного наконечника 0,14…4 мм², гибкий кабель без кабельного наконечника |
| Момент затяжки | 0,5…0,6 Н.м |
| Длина зачистки проводов | 9 мм |
| Тип инструмента | Подключение: отвертка Отключение: отвертка |
| [Ue] номинальное рабочее напряжение | 1000 В в соответствии с МЭК 60947-7-1 600 В CSA 690 В в соответствии с ATEX Exe II Ex II 2 GD 600 В cURus |
| [In] номинальный ток | 24 А в соответствии с МЭК 60947-7-1 22 А соответственно к ATEX Exe II Ex II 2 GD 20 А cURus 20 А CSA |
| Материал | Полиамид 6/6: изоляционный корпус Медный сплав: соединитель и винт Медный сплав: соединительное звено Хромоникелевая сталь: Пружина |
| Диэлектрические потери | 0,01 при 1 МГц в соответствии с МЭК 60250 0,01 при 1 МГц в соответствии с VDE 0303-T4 |
| Диэлектрическая постоянная | 3,7 при 1 МГц |
| Удельное сопротивление | 10000 МОм.м в соответствии с МЭК 60093 10000 МОм.м в соответствии с VDE 0303-T30 |
| Поверхностное сопротивление | 1000 ГОм в соответствии с МЭК 60093 1000 ГОм в соответствии с VDE 0303-T30 |
| Сопротивление ползучести | 500 CTI (> 400 кБ) в соответствии с МЭК 60093 500 CTI (> 400 кБ) в соответствии с VDE 0303-T30 |
| Огнестойкость | V0, толщина 0,8 мм в соответствии с UL 94 |
| Масса нетто | 8,2 г |
| Совместимость серии | Prisma G Prisma P Prisma PH Prisma Упаковка />Spacial Kaedra Pragma TeSys |
| Совместимость продуктов | Пространственные корпуса |
| Окружающая среда | |
| Сертификация изделия | LR DNV EAC cURus IEC-Ex GL VDE ATEX CSA |
| Электрическая прочность изоляции | 1000 В в соответствии с МЭК 60243-1 |
| Рабочая температура окружающей среды | -40…130 °C в соответствии с МЭК 60216-1 -40…130 °C в соответствии с VDE 0304-T21 |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 5 см |
| Ширина 1 упаковки | 6,8 см |
| Длина 1 упаковки | 25,2 см |
| Вес 1 упаковки | 7 г |
| Тип 2 упаковки | BB1 |
| Количество единиц в 2 упаковке | 50 |
| Высота 2 упаковки | 5 см |
| Ширина 2 упаковки | 6, 8 см |
| Длина 2 упаковки | 25,2 см |
| Вес 2 упаковки | 400 г |
| Тип 3 упаковки | S03 |
| Количество единиц в 3 упаковке | 1350 |
| Высота 3 упаковки | 30 см |
| Ширина 3 упаковки | 30 см |
| Длина 3 упаковки | 40 см |
| Вес 3 упаковки | 11,282 кг |
| Гарантия | |
| Гарантия | 18 месяцев |
