| Диапазон | Linergy |
|---|

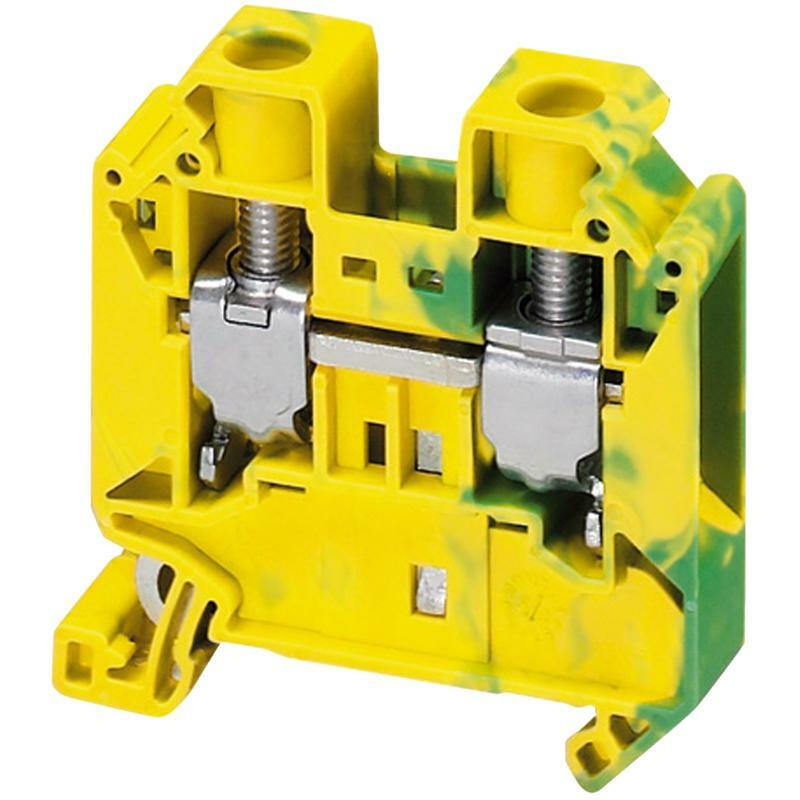

| Название продукта | Linergy TR |
|---|
| Тип изделия или компонента | Клеммная колодка |
|---|
| Название устройства | TRV |
|---|
| Тип клеммного блока | Защитное заземление |
|---|
| Уровень клеммного блока | 1 |
|---|
| Способ крепления | Зажимом |
|---|
| Номинальное поперечное сечение | 16 мм² |
| Длина | 55,5 мм |
|---|
| Цвет | Зелено-желтый |
|---|
| Количество в одном комплекте | Набор 50 единиц |
|---|
| Дополнительная информация |
|---|
| Ширина | 12,2 мм |
|---|
| Высота | 55 мм |
|---|
| Клеммы подключения | 1 x Винтовой зажим: Вверх
1 x Винтовой зажим: Нижний |
|---|
| количество подключений | 2 |
|---|
| Положение соединения | Сбоку |
|---|
| Количество измерительных входов | 2 |
|---|
| Поперечное сечение кабеля | 1,5…25 мм², Твердый
1…16 мм², гибкий с кабельным наконечником
1,5…25 мм², гибкий без кабельного наконечника |
|---|
| Момент затяжки | 2,5…3 Н.м |
| Длина зачистки проводов | 14 мм |
|---|
| Тип инструмента | Подключение: отвертка
Отключение: отвертка |
|---|
| [In] номинальный ток | 101 А в соответствии с МЭК 60947-7-1 |
|---|
| Материал | Полиамид 6/6: изоляционный корпус |
|---|
| Диэлектрические потери | 0,01 при 1 МГц в соответствии с МЭК 60250
0,01 при 1 МГц в соответствии с VDE 0303-T4 |
|---|
| Диэлектрическая постоянная | 3,7 при 1 МГц |
|---|
| Удельное сопротивление | 10000 МОм.м соответственно к МЭК 60093
10000 МОм.м в соответствии с VDE 0303-T30 |
|---|
| Поверхностное сопротивление | 1000 ГОм в соответствии с МЭК 60093
1000 ГОм в соответствии с VDE 0303-T30 |
|---|
| Сопротивление ползучести | 500 CTI (> 400 кБ) в соответствии с МЭК 60093
500 CTI (> 400 кБ) в соответствии с VDE 0303-T30 |
|---|
| Огнестойкость | V0, толщина 0,8 мм в соответствии с UL 94 |
|---|
| Масса нетто | 46,85 г |
|---|
| Совместимость серии | Prisma G
Prisma P
Prisma PH
Prisma Упаковка
Spacial
Kaedra
Pragma
TeSys |
|---|
| Совместимость продуктов | Пространственные корпуса |
|---|
| Окружающая среда |
|---|
| Сертификация изделия | ATEX
GL
DNV
VDE
cURus
LR
IEC-Ex
EAC
CSA |
|---|
| Электрическая прочность изоляции | 1000 В в соответствии с МЭК 60243-1 |
|---|
| Рабочая температура окружающей среды | -40…130 °C в соответствии с МЭК 60216-1
-40…130 °C в соответствии с VDE 0304-T21 |
|---|
| Упаковочная единица |
|---|
| Тип 1 упаковки | PCE |
|---|
| Количество единиц в 1 упаковке | 1 |
|---|
| Высота 1 упаковки | 9,300 см |
|---|
| Ширина 1 упаковки | 11,000 см |
|---|
| Длина 1 упаковки | 36,500 см |
|---|
| Вес 1 упаковки | 47,000 г |
|---|
| Тип 2 упаковки | BB1 |
|---|
| Количество единиц в 2 упаковке | 50 |
|---|
| Высота 2 упаковки | 9,300 см |
|---|
| Ширина 2 упаковки | 11,000 см |
|---|
| Длина 2 упаковки | 36,500 см |
|---|
| Вес 2 упаковки | 2,396 кг |
|---|
| Тип 3 упаковки | S03 |
|---|
| Количество единиц в 3 упаковке | 200 |
|---|
| Высота 3 упаковки | 30 см |
|---|
| Ширина 3 упаковки | 30 см |
|---|
| Длина 3 упаковки | 40 см |
|---|
| Вес 3 упаковки | 10,150 кг |
|---|
| Гарантия |
|---|
| Гарантия | 18 месяцев |
|---|
