| Главная |
|---|
| Диапазон | Linergy |
|---|
| Название продукта | Linergy TR |
|---|

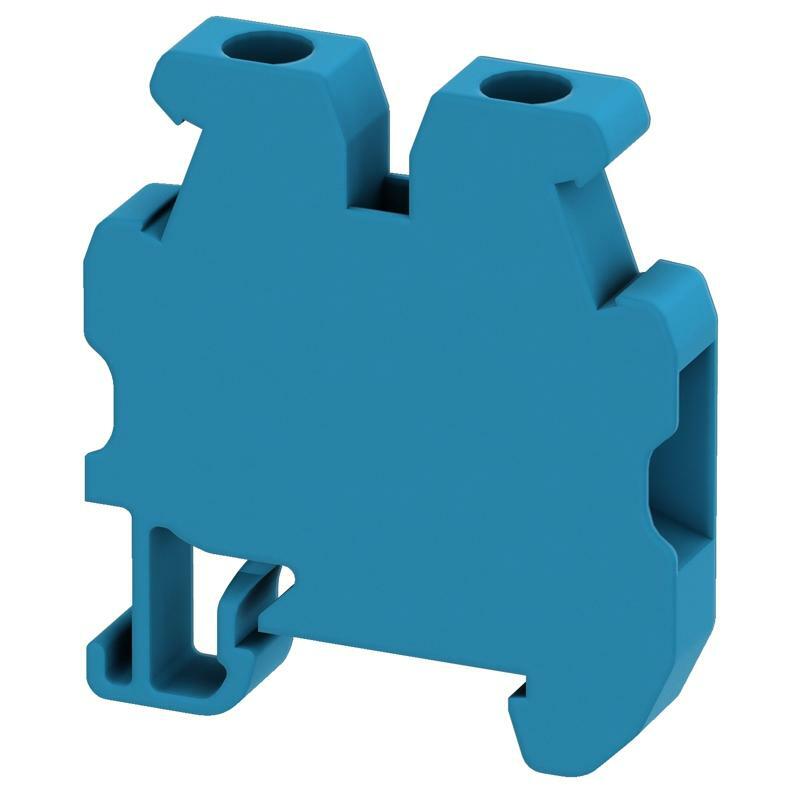

| Тип изделия или компонента | Мини клеммник |
|---|
| Название устройства | TRV |
|---|
| Категория аксессуара/запасной части | Аксессуар для подключения |
|---|
| Тип клеммного блока | Проходной |
|---|
| Уровень клеммного блока | 1 |
|---|
| Способ крепления | Зажимом |
|---|
| Номинальное поперечное сечение | 4 мм² |
|---|
| Длина | 30 мм |
|---|
| Цвет | Голубой |
|---|
| Количество в одном комплекте | Набор 50 единиц |
|---|
| Дополнительная информация |
|---|
| Ширина | 6,2 мм |
| Высота | 34 мм |
|---|
| Клеммы подключения | 1 x Винтовой зажим Вверх (M3)
1 x Винтовой зажим Нижний (M3) |
| количество подключений | 2 |
|---|
| Положение соединения | Сбоку |
|---|
| Количество измерительных входов | 1 |
|---|
| Поперечное сечение кабеля | 0,2…4 мм², гибкий кабель с кабельным наконечником
0,2 …6 мм², Твердый кабель без кабельного наконечника
0,2…6 мм², гибкий кабель без кабельного наконечника
0,2…4 мм², Твердый кабель с кабельным наконечником |
|---|
| Момент затяжки | 0,6…0,8 Н.м |
|---|
| Длина зачистки проводов | 8 мм |
|---|
| Тип инструмента | Подключение: отвертка
Отключение: отвертка |
|---|
| [Ue] номинальное рабочее напряжение | 600 В CSA
500 В в соответствии с МЭК 60947-7-1
600 В cURus
500 В в соответствии с ATEX Exe II Ex II 2 GD |
|---|
| [In] номинальный ток | 32 А в соответствии с МЭК 60947-7-1
30 А CSA
30 А в соответствии с ATEX Exe II Ex II 2 GD
30 А cURus |
|---|
| Материал | Полиамид 6/6: изоляционный корпус
Медный сплав: соединитель и винт
Медный сплав: соединительное звено
Хромоникелевая сталь: Пружина |
|---|
| Диэлектрические потери | 0,01 при 1 МГц в соответствии с МЭК 60250
0,01 при 1 МГц в соответствии с VDE 0303-T4 |
|---|
| Диэлектрическая постоянная | 3,7 при 1 МГц |
|---|
| Удельное сопротивление | 10000 МОм.м в соответствии с МЭК 60093
10000 МОм.м в соответствии с VDE 0303-T30 |
|---|
| Поверхностное сопротивление | 1000 ГОм в соответствии с МЭК 60093
1000 ГОм в соответствии с VDE 0303-T30 |
|---|
| Сопротивление ползучести | 500 CTI (> 400 кБ) в соответствии с МЭК 60093
500 CTI (> 400 кБ) в соответствии с VDE 0303-T30 |
|---|
| Огнестойкость | V0, толщина 0,8 мм в соответствии с UL 94 |
|---|
| Совместимость серии | Prisma G
Prisma P
Prisma PH
Prisma Упаковка
Spacial
Kaedra
Pragma
TeSys |
|---|
| Совместимость продуктов | Пространственные корпуса |
|---|
| Окружающая среда |
|---|
| Сертификация изделия | cURus
IEC-Ex
EAC
ATEX
CSA
VDE |
|---|
| Электрическая прочность изоляции | 1000 В в соответствии с МЭК 60243-1 |
|---|
| Рабочая температура окружающей среды | -40…130 °C в соответствии с МЭК 60216-1
-40…130 °C в соответствии с VDE 0304-T21 |
|---|
| Упаковочная единица |
|---|
| Тип 1 упаковки | PCE |
|---|
| Количество единиц в 1 упаковке | 1 |
|---|
| Высота 1 упаковки | 0,8 см |
|---|
| Ширина 1 упаковки | 3,1 см |
|---|
| Длина 1 упаковки | 3,4 см |
|---|
| Вес 1 упаковки | 6 г |
|---|
| Тип 2 упаковки | BB1 |
|---|
| Количество единиц в 2 упаковке | 50 |
|---|
| Высота 2 упаковки | 5 см |
|---|
| Ширина 2 упаковки | 7,5 см |
|---|
| Длина 2 упаковки | 14,8 см |
|---|
| Вес 2 упаковки | 315 г |
|---|
| Тип 3 упаковки | S01 |
|---|
| Количество единиц в 3 упаковки | 300 |
|---|
| Высота 3 упаковки | 15 см |
|---|
| Ширина 3 упаковки | 15 см |
|---|
| Длина 3 упаковки | 40 см |
|---|
| Вес 3 упаковки | 2,086 кг |
|---|
