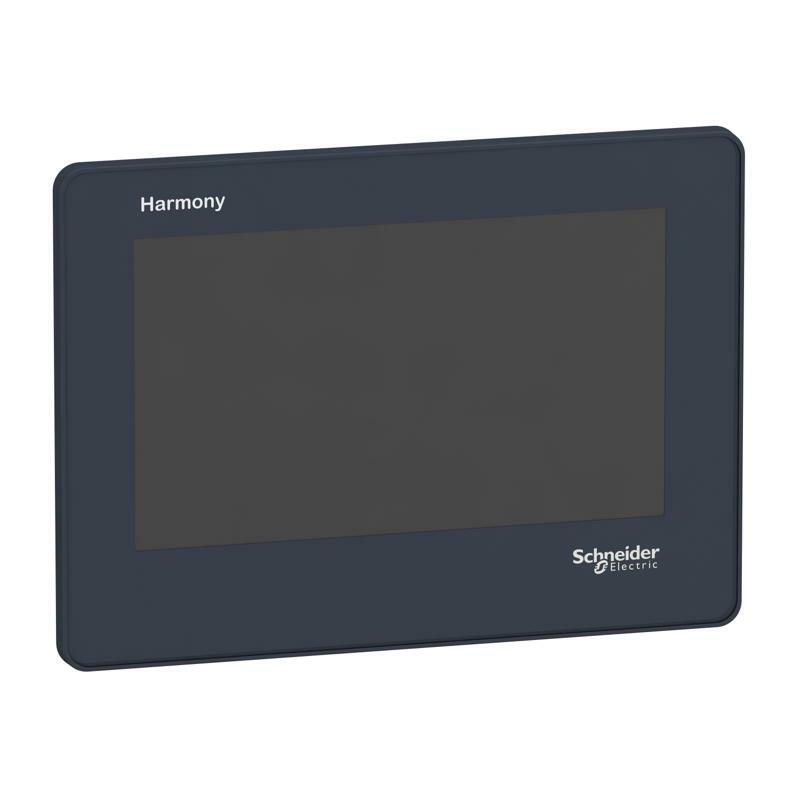

Смысл. панель 4,3'', 480х272, Rs-232C
- Экологическая эффективность продукта
| Главная | |
|---|---|
| Серия продукта | Harmony STO & STU |
| Тип изделия или компонента | Панель оператора с сенсорным экраном |
| Наименование программного обеспечения | EcoStruxure Operator Terminal Expert |
| Операционная система | Harmony |
| Дополнительная информация | |
| Размер дисплея | 4,3 дюйма |
| Тип дисплея | Цветовой ЖК-дисплей TFT |
| Цвет дисплея | 65536 цветов |
| Разрешение дисплея | 480 x 272 пикселей |
| Сенсорная панель | Аналоговый |
| Срок службы подсветки | 50000 часов с белым |
| Яркость | 16 уровней с помощью сенсорной панели |
| Символьный шрифт | ASCII (европейские символы) Китайский (упрощенный китайский) Корейский Японский (ANK, кандзи) Кириллица Тайваньский (традиционный китайский) |
| [Us] номинальное напряжение питания | 12...24 В ПОСТОЯННЫЙ ТОК - 10...20 % |
| Потребление энергии [Вт] | 7,5 В |
| Количество страниц | 8999 |
| Описание памяти | Резервное копирование данных 512 КБ Память приложений 26 МБ |
| Тип встроенного интерфейса | 1 USB 2.0 типа mini B 1 USB 2.0 тип A 1 последовательный канал - 9-контактная клеммная колодка - RS232C (курс: 2400...115200 бит/с ) |
| Питание | Внешний источник |
| Часы реального времени | С RTC-батареей опционально |
| Загружаемые протоколы | Посторонние протоколы Modbus |
| Совместимость серии | MitsubishI Siemens Omron Allen-Bradley |
| Способ крепления | 2 монтажными креплениями, крепления на: панель толщиной 1,5...6 мм |
| Материал корпуса | PPT |
| Материал передней панели | Пластиковый |
| размеры выреза | 77.5 x 112.5 мм 66 x 105 мм с монтажным адаптером |
| Масса нетто | 0,22 кг |
| Окружающая среда | |
| Стандарты | ANSI/ISA 12.12.01 CSA C22.2 № 142 EN 61000-6-2 />CSA C22.2 № 213 UL 61010-1 EN 61131-2 EN 61000-6-4 UL 61010-2-201 |
| Сертификация изделия | KCC CE UL C-Tick Зона ATEX 2/22 cUL UKCA |
| Рабочая температура окружающей среды | 0…50 °C |
| Температура окружающей среды воздух для сож | -20…60 °C |
| Относительная влажность | 10…90 % без конденсата |
| Высота над уровнем моря | 2000 m |
| Степень защиты | IP65f (передняя панель) IP20 (задняя панель) |
| Степень защиты NEMA | NEMA 4X/13 передняя панель (внутреннее использование) |
| Ударопрочность | 15 gn для 11 мс в соответствии с МЭК 61131-2 |
| Виброустойчивость | 1 gn (f = 5…150 Гц) в соответствии с МЭК 61131-2 3,5 мм постоянная амплитуда (f = 5…150 Гц) в соответствии с МЭК 61131-2 |
| Электромагнитная совместимость | Устойчивость к излучаемым электромагнитным полям - испытательный уровень: 10 В/м (80 МГц...2.7 ГГц) Устойчивость к электростатическому разряду - испытательный уровень: 8 кВ (выхлоп) уровень 3 в соответствии с EN 61000-4-2 Устойчивость к электростатическому разряду - испытательный уровень: 6 кВ (прямой контакт)уровень 3 в соответствии с EN 61000-4-2 |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 13,2 см |
| Ширина 1 упаковки | 7,8 см |
| Длина 1 упаковки | 18,2 см |
| Вес 1 упаковки | 548,5 г |
