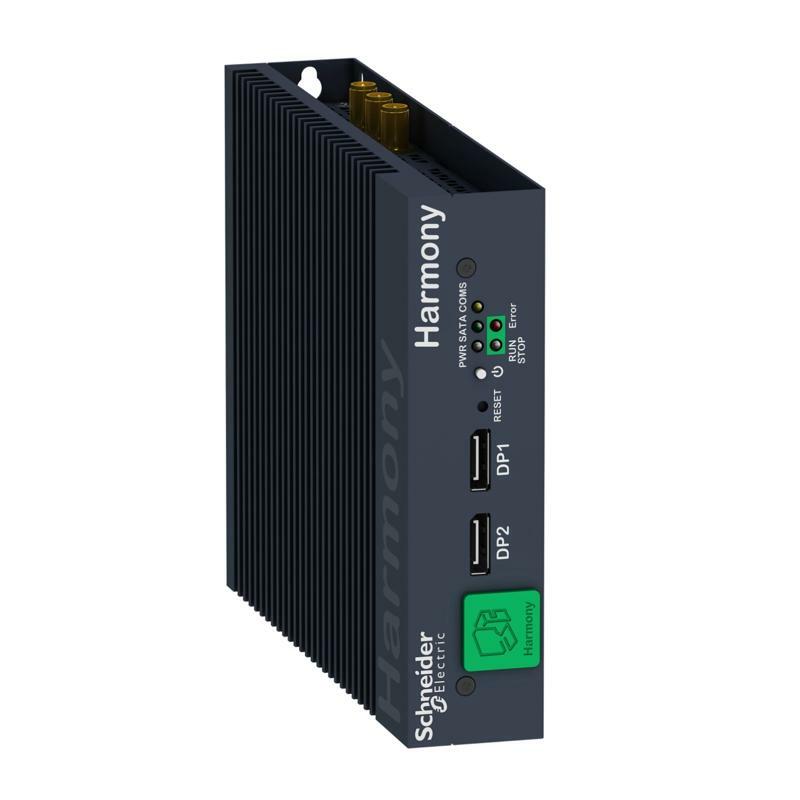

Пром ПК Box оптимальный DC, 4Gb
| Главная | |
|---|---|
| Серия продукта | Harmony iPC |
| Тип изделия или компонента | Модульный блочный ПК |
| Название устройства | Modular BOX PC Optimized |
| Совместимость серии | IDisplay Модульный дисплей HMIDM |
| Назначение аксессуара/отдельной детали | Панельный ПК на Модульный дисплей HMIDM |
| Название процессора | Intel Atom E3930 до 1,8 ГГц |
| Пакет программного обеспечения | Node-RED и системные узлы восстановления Электропроводка IIoT Восстановление операционной системы McAfee белый список установщик кибербезопасность лицензия не включена Безопасное соединение EcoStruxure годовая подписка кибербезопасность лицензия не включена EcoStruxure Operator Terminal Expert время выполнения HMI лицензия не включена EcoStruxure Machine SCADA expert время выполнения HMI/SCADA только на конфигурированное предложение EcoStruxure augmented operator advisor сервер дополненный оператор лицензия не включена |
| Дополнительная информация | |
| Место установки | Книжный крепеж Плоский монтаж Настенный крепеж |
| Описание памяти | 4 ГБ ОПЕРАТИВНАЯ ПАМЯТЬ DDR3 внутренний (не расширяется) |
| Свободные слоты | 1 ТВЕРДОТЕЛЬНАЯ НАКОПИТЕЛЬ M.2 |
| Количество слотов | 1 слот(ы) для полноразмерный mini PCI Express без дополнительной интерфейсной панели, |
| Количество слотов доступных для расширения | 1 слот(ы) для mini PCIe |
| Разрешение дисплея | 3200 x 2000 пикселей при 60 Гц |
| Таймер Watchdog | 1…255 мс |
| Тип охлаждения | Безвентиляторный |
| Электрическое соединение | Винтовой разъем, тип разъема: контакт, 1 способ, схемы: заземление Нижний Разъем, тип разъема: SMA, 3 способа верхний |
| Тип встроенного интерфейса | Порт дисплея с 2 на Фронтальное Ethernet с 2 RJ45 I210, скорость передачи: 10/100/1000 Мбит/с на Нижний IEEE 1588 поддерживается Последовательный порт COM1 для резервного копирования аккумулятора с 1 штекером SUB-D 9 RS232 на Нижний Последовательный порт COM2 с 1 штекером SUB-D 9 RS232/422/485 на Нижний неизолированный Порт USB 2.0 с 2 USB тип A, скорость передачи: 480 Мбит/с на Нижний неизолированный Порт USB 3.0 с 2 USB тип A, скорость передачи: 5 Гбит/с на Нижний Разъем TPM версии 2.0 для кибербезопасность - аппаратное шифрование TPM-модуль HMIYMINATPM201 , устанавливаемый/по умолчанию на материнская плата |
| Киберзащищенная загрузка | Безопасная загрузка паролем UEFI |
| [Us] номинальное напряжение питания | 24 В ПОСТОЯННЫЙ ТОК источник питания 100...240 В переменный ток источник питания |
| Границы напряжения питания | 9,6…28,8 В |
| Максимальный пусковой ток | 2,03 А |
| Потребление энергии [Вт] | 25,0 В (коробка) 17,0 В (с дисплеем 4:3 12" HMIDM6421) 17, 0 В (с широким 12" дисплеем HMIDM6521) 18,0 В (с 15-дюймоВЫКЛ дисплеем 4:3 HMIDM7421) 20,0 В (с широким 15" дисплеем HMIDM7521) 21 ,0 В (с широким 19" дисплеем HMIDM9521) 22,0 В (с широким 22-дюймоВЫКЛ дисплеем HMIDMA521) |
| Тип управления | Кнопка включения/выключения |
| Основной тип | Оптимизировано |
| Глубина | 38 мм |
| Высота | 150 мм |
| Ширина | 187 мм |
| Масса нетто | 1,25 кг |
| Окружающая среда | |
| Характеристики внешней среды | Опасная зона с дополнительным адаптером HMIYMMAC1 |
| Стандарты | Класс А группа 1 EN 55011 EN 61000-6-4 EN 61131-2 FCC часть 15 UL 61010 |
| Сертификация изделия | CE CULus CULus CSA 22-2 No 142 CULus HazLoc Class I Division 2 ANSI/ISA 12-12-01 CULus HazLoc Class I Division 2 CSA 22-2 No 213 ATEX CCC RCM EAC IEC Взрывные зоны 3GD зона 2/22 |
| Знак качества | CE |
| Директивы | 2004/108/EC - электромагнитная совместимость />2006/95/EC - директива низкого напряжения |
| Степень защиты | IP40 в соответствии с МЭК 60529 |
| Электромагнитная совместимость | Устойчивость к высокочастотным помехам в соответствии с МЭК 61000-4 Излучение возмущающего полякласса А в соответствии с EN 55011 Приведенные и излучаемые помехикласса А в соответствии с EN 55022 |
| Температура воздуха для хранения | -30…70 °C в соответствии с МЭК 60068-2-2 -30…70 °C в соответствии с МЭК 60068 -2-14 |
| Относительная влажность | 10…95 % без конденсации в соответствии с МЭК 60068-2-30 |
| Рабочая температура окружающей среды | 0…55 °C (по умолчанию) в соответствии с МЭК 60068-2-2 0…55 °C плоский монтаж |
| Высота над уровнем моря | 2000 m в соответствии с МЭК 60664-1 |
| Виброустойчивость | 2 gn (f = 5…500 Гц) M.2 SSD |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 15,0 см |
| Ширина 1 упаковки | 23,5 см |
| Длина 1 упаковки | 38,5 см |
| Вес 1 упаковки | 2,0 кг |
| Тип 2 упаковки | S04 |
| Количество единиц в 2 упаковке | 3 |
| Высота 2 упаковки | 30,0 см |
| Ширина 2 упаковки | 40,0 см |
| Длина 2 упаковки | 60,0 см |
| Вес 2 упаковки | 6,7 кг |
