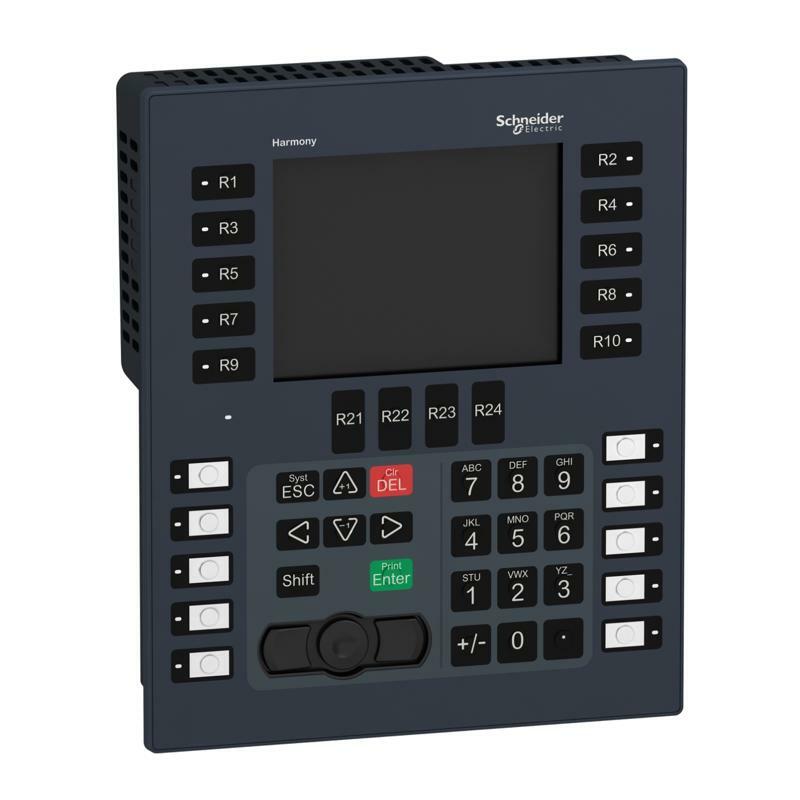

Сенсорная панель Hmigk 5'7 TFT QVGA
| Главная | |
|---|---|
| Серия продукта | Harmony GK |
| Тип изделия или компонента | Сенсорная панель с клавиатурой |
| Цвет дисплея | 65536 цветов |
| Размер дисплея | 5,7 дюйма |
| Питание | Внешний источник |
| Операционная система | Harmony |
| Название процессора | CPU RISC |
| Дополнительная информация | |
| Тип дисплея | Цветовой TFT-дисплей с подсветкой |
| Разрешение дисплея | 320 x 240 пикселей QVGA |
| Зона сенсорного управления | 1024 x 1024 |
| Сенсорная панель | Аналоговый |
| Срок службы подсветки | 50000 часов |
| Яркость | 16 уровней с помощью сенсорной панели |
| Символьный шрифт | Корейский Тайваньский (традиционный китайский) ASCII (европейские символы) Японский (ANK, кандзи) Китайский (упрощенный китайский) |
| [Us] номинальное напряжение питания | 24 В постоянный ток |
| Границы напряжения питания | 19,2…28, 8 В |
| Максимальный пусковой ток | 30 А |
| Потребление энергии [Вт] | 7,7 В |
| Число символов функциональных динамических к | 14 со светодиодом |
| Количество статических функциональных клавиш | 10 со светодиодом и этикетками |
| Количество ключей услуг | 8 |
| Количество алфавитно-цифровых клавиш | 12 |
| Местная сигнализация | для нормальной работы или неисправности подсветки 1 СВЕТДИОД (зеленый или оранжевый) |
| Количество страниц | Ограничено объемом внутренней памяти |
| Тип программного обеспечения | Конфигурационное ПО |
| Наименование программного обеспечения | Vijeo Designer |
| Частота процессора | 333 МГц |
| Описание памяти | 512 КБ SRAM резервное копирование данных с литиевая батарея резервное копирование 128 МБ флэш-память EPROM память приложений |
| Загружаемые протоколы | Telemecanique Modicon FIPWAY Telemecanique Modicon Modbus Plus Mitsubishi Melsec посторонние протоколы Omron Sysmac посторонние протоколы Rockwell Automation Allen-Bradley посторонние протоколы Siemens Simatic посторонние протоколы Telemecanique Modicon Uni-TE |
| Часы реального времени | Встроенный |
| Тип памяти ти | До 32 ГБ SD-карта ОПЕРАТИВНАЯ ПАМЯТЬ До 32 ГБ SDHC карта ОПЕРАТИВНАЯ ПАМЯТЬ |
| Тип встроенного интерфейса | <= 187,5 кбит/с RJ45, RS485 Последовательный порт COM2 для Siemens MPI (187,5 кбит/с) USB 2.0 тип A мастер порт для Modicon M340 коммуникационный порт терминала <= 115,2 кбит/с штекер SUB-D 9, RS232C Последовательный порт COM1 съемная колодка с винтоВЫКЛи клеммами блок питания RJ45 Ethernet TCP/IP USB 2.0 типа mini B |
| Ethernet порт | 10BASE-T/100BASE-TX |
| Способ крепления | Скрытый монтаж |
| Способ крепления | 10 пружинными зажимами |
| Фронтальный материал | Алюминиевый сплав |
| Материал корпуса | PPT |
| Маркирование | CE |
| Ширина | 220,3 мм |
| Высота | 265 мм |
| Глубина | 70 мм |
| Размеры выреза | 209 (+ /- 0.4) x 243 (+/- 0.4) мм |
| Масса нетто | 1,8 кг |
| Окружающая среда | |
| Устойчивость к коротким перерывам потребления | 5 мс |
| Стандарты | UL 61010-2-201 МЭК 61000-6-2 МЭК 61131-2 ANSI/ISA 12.12.01 CSA C22.2 № 213 МЭК 61000-6-4 UBC 1997 (сейсмическая зона 4) |
| Сертификация изделия | UL Класс 1 Подразделение 2 T5 KC CSA Class 1 Division 2 T5 CSA Class 1 Division 2 T4A EAC RCM cULus UL Класс 1 Подраздел 2 T4A UKCA |
| Рабочая температура окружающей среды | 0…55 °C |
| Температура окружающего воздуха для собир | -20…60 °C |
| Относительная влажность | 10…90 % без конденсата |
| Высота над уровнем моря | <2000 m |
| Степень защиты | IP20 в соответствии с МЭК 60529 (задняя панель) IP65 в соответствии с МЭК 60529 (передняя панель) |
| Степень защиты NEMA | NEMA 4X передняя панель (внутренняя) |
| Ударопрочность | 15 gn для 11 мс в соответствии с МЭК 60068-2-27 |
| Виброустойчивость | 1 gn (f = 9…150 Гц) в соответствии с МЭК 60068-2-6 3,5 мм (f = 5…9 Гц) в соответствии с МЭК 60068 -2-6 |
| Электромагнитная совместимость | Устойчивость к электростатическому разряду - испытательный уровень: 4 кУровень 3 в соответствии с МЭК 61000-4-2 Устойчивость к излучаемым электромагнитным полям - испытательный уровень: 10 В/м в соответствии с МЭК 61000-4-3 Устойчивость к кратковременным электрическим броскам - испытательный уровень: 2 кУровень 3 в соответствии с МЭК 61000-4-4 |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 23,8 см |
| Ширина 1 упаковки | 40,1 см |
| Длина 1 упаковки | 43, 7 см |
| Вес 1 упаковки | 4112,5 г |
