| Серия продукта | Magelis XBTGH |
|---|

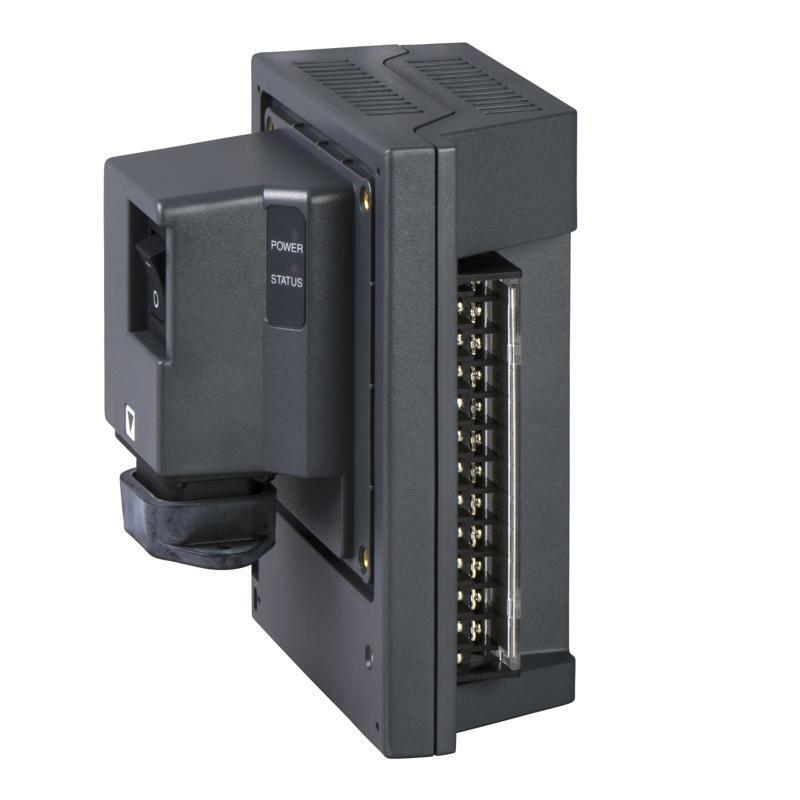

| Тип изделия или компонента | Распределительная коробка |
|---|
| Конкретное применение изделия | Для усовершенствованной ручной панели XBTGH |
|---|
| Дополнительная информация |
|---|
| [Us] номинальное напряжение питания | 24 В постоянный ток |
|---|
| Границы напряжения питания | 19,2…28,8 В |
|---|
| Максимальный пусковой ток | 30 А |
|---|
| Потребление энергии [Вт] | 6,3 В |
|---|
| Электрическое соединение | 1 соединитель 24-контактный разъем портативная панель
1 соединитель RJ45 Ethernet TCP/IP
1 штекерный разъем SUB-D 9 RS232C /RS422/RS485 <= 115,2 кбит/с COM1 последовательная связь
Винтовая клеммная колодка 24 входа/выхода |
|---|
| Ethernet порт | 10BASE-T/100BASE-TX |
|---|
| Материал корпуса | PPT |
|---|
| Способ крепления | 4 винтами M4, крепление на: Панель толщиной от 1,5 до 10 мм
Запирающий, крепление на: симметричная din-рейка 35 мм |
|---|
| Маркировка | CE |
|---|
| Окружающая среда |
|---|
| Устойчивость к коротким перерывам потребления | 10 мс |
|---|
| Стандарты | FCC класс A
EN 61131-2
МЭК 61000-6- 2
UL 508 |
|---|
| Сертификация изделия | cULus
C-Tick |
|---|
| Рабочая температура окружающей среды | 0…50 °C |
|---|
| Температура окружающего воздуха для собрать | -20…60 °C |
|---|
| Высота над уровнем моря | <= 2000 m |
|---|
| Степень защиты | IP20 (задняя панель)
IP65 (передняя панель) |
|---|
| Ударопрочность | 15 gn для 11 мс в соответствии с МЭК 60068-2- 27 |
|---|
| Виброустойчивость | 1 gn (f = 9…150 Гц)
3,5 мм (f = 5…9 Гц) |
|---|
| Относительная влажность | 0…90 % без конденсата или капания воды |
|---|
| Устойчивость к электростатическому разряду | 6 кВ в соответствии с МЭК 61000-4-2 уровень 3 |
|---|
| Устойчивость к электромагнитному полю | 10 В/м в соответствии с МЭК 61000-4-3 |
|---|
| Устойчивость к быстрым переходным процессам | 2 кВ в соответствии с МЭК 61000-4-4 уровень 3 |
|---|
| Упаковочная единица |
|---|
| Тип 1 упаковки | PCE |
|---|
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 17,000 см |
|---|
| Ширина 1 упаковки | 22,500 см |
|---|
| Длина 1 упаковки | 27,000 см |
|---|
| Вес 1 упаковки | 1,184 кг |
|---|
| Тип 2 упаковки | S03 |
|---|
| Количество единиц в 2 упаковке | 2 |
|---|
| Высота 2 упаковки | 30,000 см |
|---|
| Ширина 2 упаковки | 30,000 см |
|---|
| Длина 2 упаковки | 40,000 см |
|---|
| Вес 2 упаковки | 2,900 кг |
|---|
| Гарантия |
|---|
| Гарантия | 18 месяцев |
|---|
