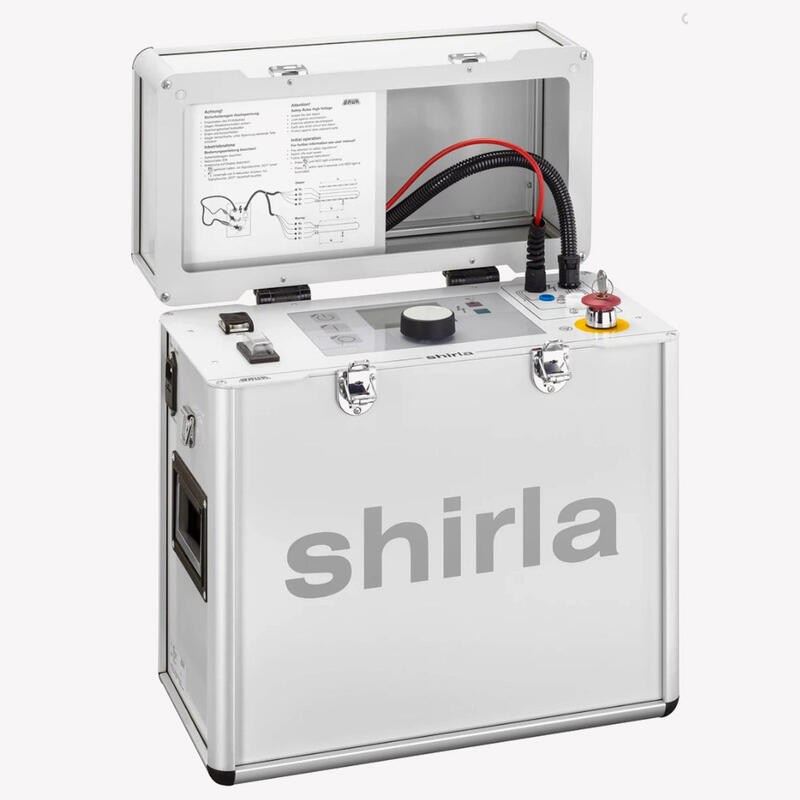

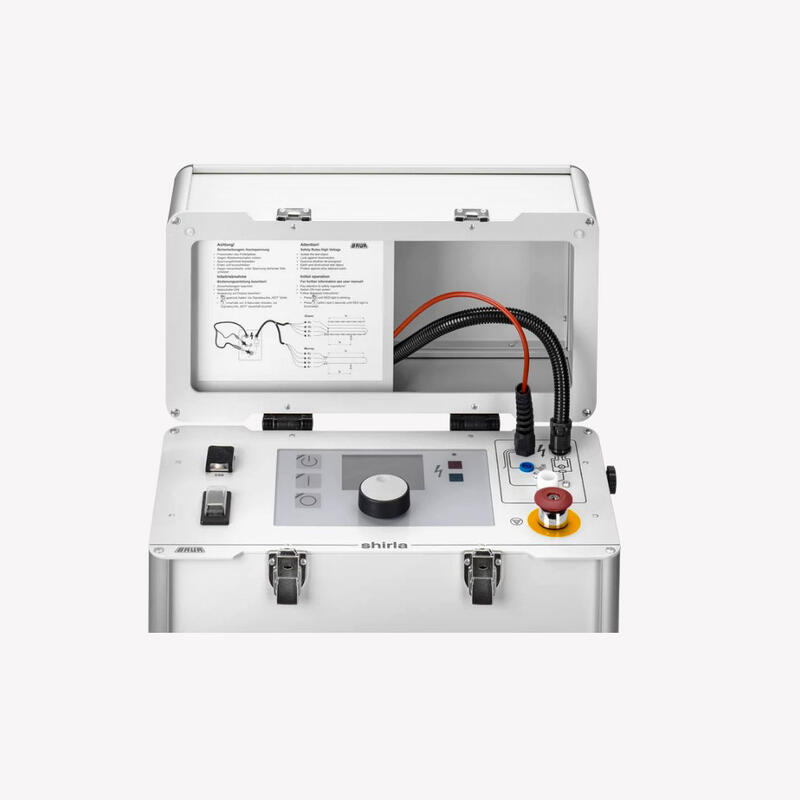

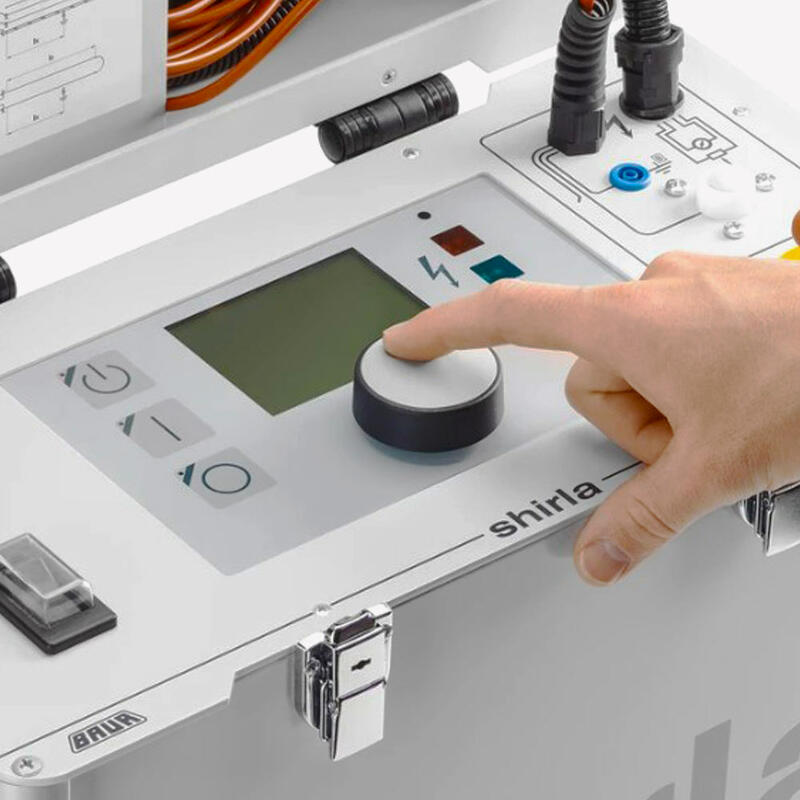

shirla – прибор для испытаний кабельной оболочки и локализации повреждений
shirla используется для испытаний кабелей и кабельной оболочки, а также для предварительной и точной локализации повреждений оболочки и повреждений с замыканием на землю.
Предварительная локализация основана на принципе измерительного моста по методу Мюррея и Глейзера. Измерительный мост был специально параметризирован для силовых кабелей, однако может быть также использован для предварительной локализации повреждений кабелей управляющих и осветительных линий. Коррекция нуля и оценка результатов производятся автоматически. Расстояние до дефекта отображается в метрах. Возможен ввод различных секций кабеля, что позволяет увеличить точность измерения. Для точной локализации система shirla генерирует импульсное напряжение, что позволяет использовать метод шагового напряжения. С помощью комплекта «Шаговое напряжение» системы для точной локализации мест повреждений кабеля protrac® можно быстро и точно определить место повреждения кабельной оболочки и прочие повреждения с замыканием на землю.
- Испытание кабелей и кабельной оболочки постоянным напряжением до 10 кВ
- Предварительная локализация с помощью измерительного моста сопротивления с высоким разрешением
- Предварительная локализация повреждений кабельной оболочки и повреждений кабеля с замыканием на землю с помощью измерительного моста
- Метод шагового напряжения для точной локализации мест повреждения кабельной оболочки;
- Плавная регулировка напряжения
- Регулируемое ограничение по току и напряжению
- Автоматические программы измерения и создание отчетов
- Автоматический экспорт отчетов на USB-флеш-накопитель
- Встроенное разрядное устройство
- Разъем для внешнего блока аварийного выключения в соответствии со стандартом EN 50191
